6 Montage

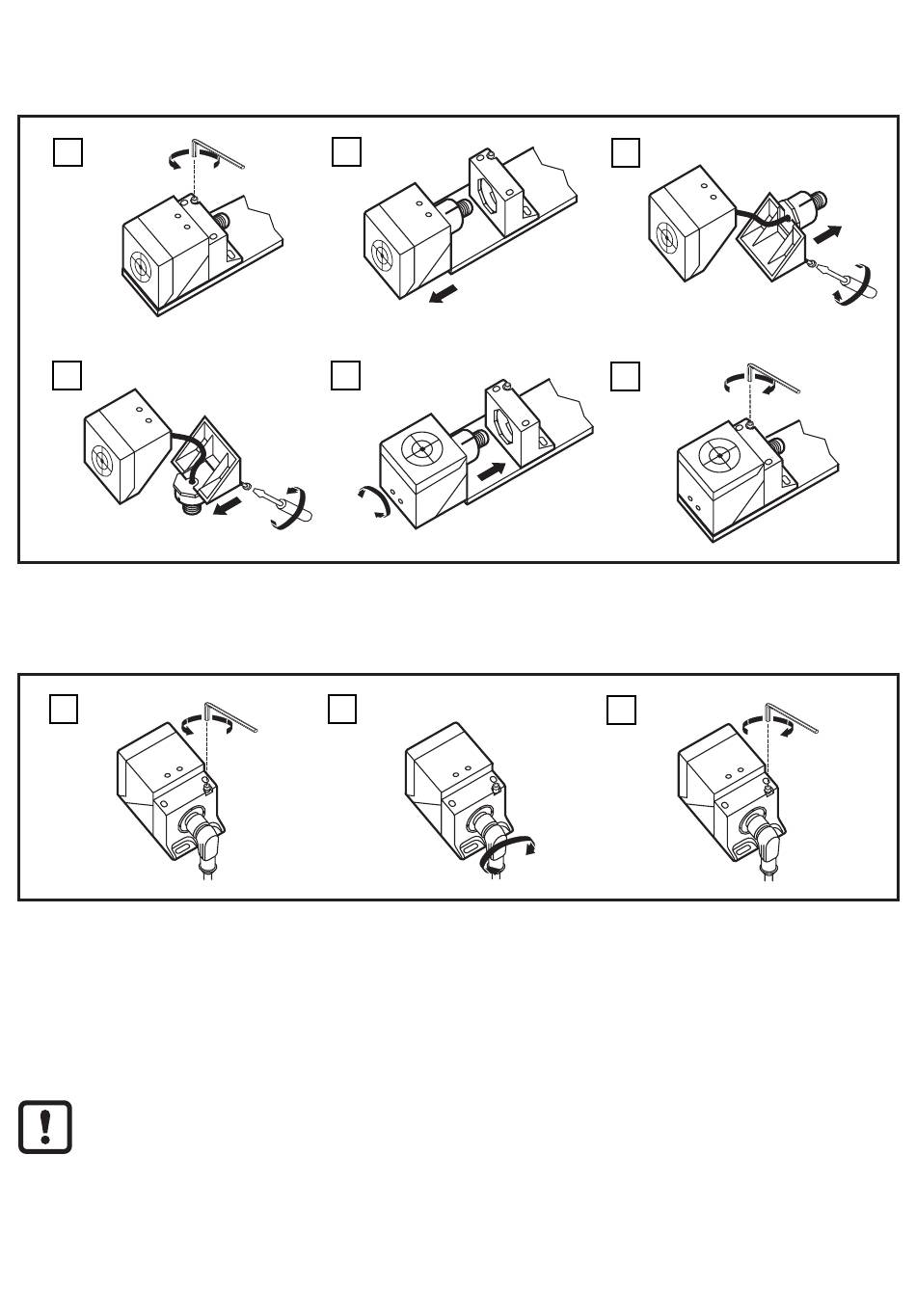

6.1 Orientation de la face active

1
4
*) max. 1 Nm
Le connecteur femelle est orientable :
7
► Serrer le connecteur femelle selon les indications du fabricant. Prendre en
compte le couple de serrage pour le connecteur femelle 0,6...1,5 Nm.

6.2 Conditions de montage

L'appareil est non encastrable selon IEC 60947-5-2, type I2C40SP2.
Le montage encastré du détecteur de sécurité n'est pas permis parce que
ceci peut causer une augmentation de la portée jusqu'à la commutation des
sorties (OSSD).
► Protéger l'appareil contre le desserrage.
