7 Collegamento elettrico

Schema di collegamento → 10 Dati tecnici
► Disinserire la tensione dall'impianto. Eventualmente disinserire anche i circuiti
di carico relè, alimentati separatamente.
► Tensione di alimentazione: connettere L+ al pin 1 e L- al pin 3 del connettore.
La tensione nominale è pari a 24 V DC. Questa tensione, conformemente a
EN 61131-2, può oscillare tra 19,2 V e 30 V, compreso un 5 % di ondulazio-
ne residua.
È necessario utilizzare un alimentatore industriale di sicurezza con protezio-
ne da sovratensione. In caso di anomalia non devono essere superati 42 V
AC / 60 V DC.

8 Messa in funzione

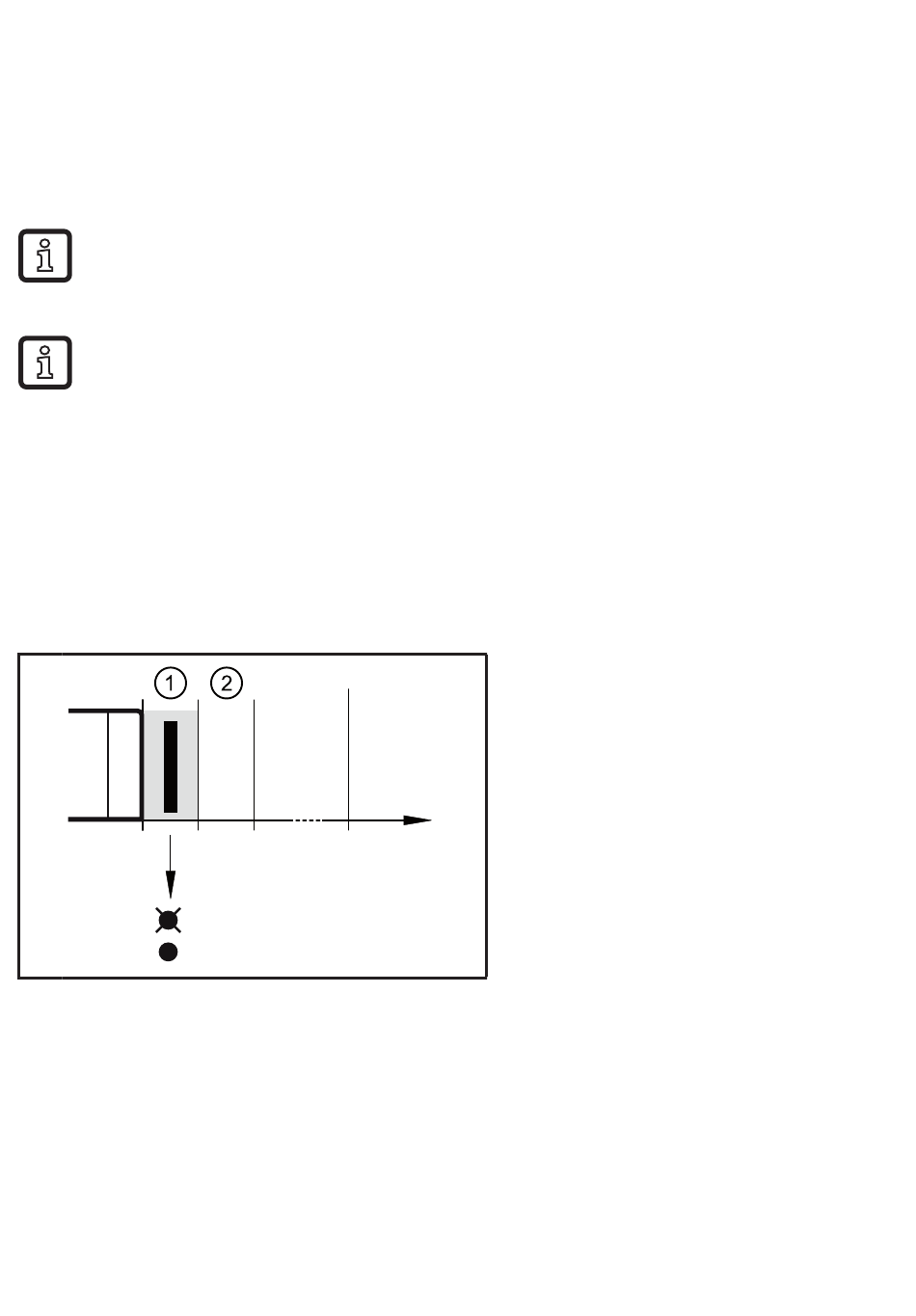

8.1 Zona di disattivazione

Per un montaggio semplice e sicuro, il sensore è dotato di un aiuto alla regolazio-
ne per visualizzare la zona di abilitazione.
0
> 5 s
1: Zona di prossimità
2: Zona di abilitazione

8.2 Determinare la zona di abilitazione

Se l'aiuto alla regolazione è attivato, è possibile rilevare la zona di abilitazione
muovendo il target (o il sensore se il target è fisso).
10
45
Signal
Power
L'aiuto alla regolazione viene attivato
mettendo un oggetto metallico da-
vanti al sensore di sicurezza (zona di
prossimità).
Dopo circa 5 s il LED di segnale
giallo comincia a lampeggiare: l'aiuto
mm
alla regolazione è attivato.
Fintanto che suddetto modo è attivo,
l'uscita rimane allo stato di sicurezza
("0").
