AHT ATHEN Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

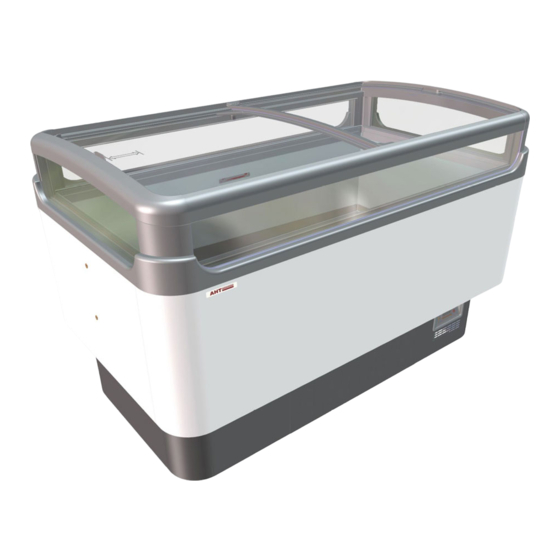

AHT Cooling Systems GmbH
BETRIEBSANLEITUNG
ATHEN
MALTA
PALMA
SINGAPORE
Gewerbliches Kühl-/Gefriergerät
Copyright © AHT Cooling Systems GmbH. Alle Rechte vorbehalten.
gedruckt 18.05.2018 11:01
361929_0917_BA_SM_V4_06.09.2017_U_deDE_DRUCK.docx
IBIZA
MANHATTAN
PARIS
SYDNEY
ISO 9001:2008, ISO 14001:2004, OHSAS 18001:2007, SA 8000:2008
MACAO
MIAMI
SALZBURG
SNr. 916026
(361929)
Status: 09/17
Seite 1
