INSTRUCTIONS D'INSTALLATION
5.
Lors de la détermination de l'emplacement des sorties d'évent, il faut prendre en compte les vents dominants, le site et toute autre condition qui pourrait entraîner la
recirculation des produits de combustion des évents à proximité. Une recirculation peut causer une mauvaise combustion, des problèmes de condensation dans les tuyaux
'
d
entrée, un givrage des terminaisons d
6.
­Concevoir et positionner les sorties d'évacuation de façon à éviter les dommages dus à l'accumulation de glace et à l'humidité sur les surfaces avoisinantes.
7.
L'évent de cet appareil ne doit pas aboutir :
a. près d'évents de soffites ou de vides sanitaires ou de toute autre zone où la condensation ou la vapeur peuvent créer une nuisance, un risque ou un dommage
matériel; ou
b. aux endroits où la condensation ou la vapeur pourrait nuire au fonctionnement des régulateurs, des soupapes de détente ou d'autres appareils, ou les endommager.
8.
Évitez la ventilation sous une terrasse ou un grand surplomb. Il pourrait y avoir recirculation de l'air, causant des problèmes de performances ou des anomalies du système.
­Il pourrait y avoir accumulation de glace.

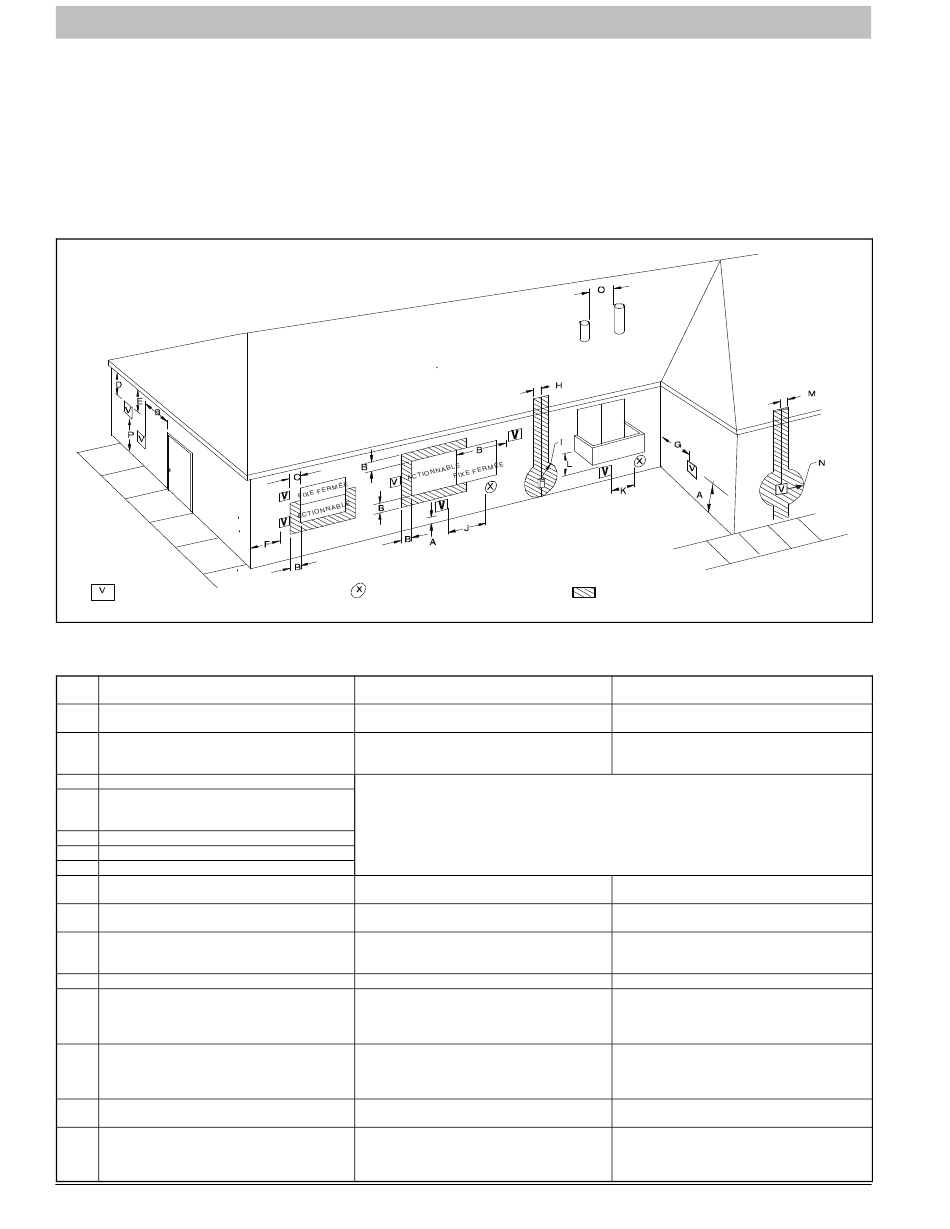

Figure 48 − Dégagement des terminaisons d
SORTIE D'ÉVACUATION
REMARQUE : Les renseignements suivants sont fondés sur les codes nationaux concernant les appareils à gaz et sont fournis à
titre de référence.
Consulter les codes locaux, lesquels peuvent avoir préséance sur ces normes ou recommandations.
Élément
Description du dégagement
Dégagement au-dessus du sol, d'une véranda, d'une galerie,
A
d'une terrasse, d'un balcon ou du niveau de neige anticipé
Dégagement par rapport à une fenêtre ou une porte qui peut
B
s'ouvrir
C
Dégagement par rapport à une fenêtre toujours fermée
Dégagement vertical d'un soffite ventilé situé au-dessus de la
D
sortie à moins de 2 pi (61 cm) de distance horizontale à partir
de l'axe de la sortie
E
Dégagement par rapport à un soffite non ventilé
F
Dégagement par rapport à un coin extérieur
G
Dégagement par rapport à un coin intérieur
Dégagement par rapport à chaque côté de l'axe prolongé
H
au-dessus d'un compteur électrique ou d'un détendeur de gaz
Dégagement pour l'entretien du régulateur de la sortie d'air de
I
ventilation
Dégagement pour la prise d'air non mécanique d'un immeuble
J
ou pour la prise d'air de combustion de tout autre appareil
K
Dégagement par rapport à une prise d'air mécanique
Dégagement sous une véranda, une galerie, une terrasse ou
L
un balcon
Dégagement de part et d'autre de l'axe prolongé au-dessus
ou en dessous de la sortie d'évacuation de la chaudière vers
m
un évent de sèche-linge ou de chauffe-eau ou de tout autre
tuyau d'entrée ou de sortie d'évacuation directe
Dégagement vers un conduit d'évacuation d'humidité
N
(évent de sèche-linge, évacuation de spa, etc.)
Dégagement au-dessus d'un trottoir ou d'une allée pavée se
P
trouvant sur une propriété publique
62
'
évent ou une corrosion accélérée des échangeurs thermiques.
PRISE D'AIR
Installation au Canada
(conformément à CAN/CSA B149.1)
12 po (305 mm)
18 po (457 mm) au-dessus de la surface du toit
12 po (305 mm) pour les appareils > 10 000 BTU/h (3 kW)
et </= 100 000 BTU/h (30 kW),
36 po (914 mm) pour les appareils > 100 000 BTU/h (30 kW)
Si aucune exigence n'est précisée dans la norme ANSI Z223.1/NFPA 54 ou CAN/CSA B149.1, prévoyez des dégagements
conformément aux codes d'installation locaux, aux exigences du fournisseur de gaz et aux instructions d'installation du
3 pi (0,9 m) à moins de 15 pi (4,6 m)
au-dessus de l'ensemble compteur/régulateur
3 pi (0,9 m)
12 po (305 mm) pour les appareils > 10 000 BTU/h (3 kW)
et </= 100 000 BTU/h (30 kW),
36 po (914 mm) pour les appareils > 100 000 BTU/h (30 kW)
6 po (1,8 m)
12 po (305 mm)
Autorisé seulement si la véranda, la galerie, la terrasse ou le
balcon sont entièrement ouverts sur au moins deux côtés
sous le plancher
12 po (305 mm)
12 po (305 mm) Consultez la remarque 4
7 pi (2,1 m)
­Un évent ne doit pas se terminer au-dessus d'un trottoir ou
d'une allée pavée se trouvant entre deux habitations
unifamiliales et desservant les deux habitations
Les spécifications sont susceptibles de changer sans avis préalable.
'
évent de système à ventilation directe
V
V
ZONE OÙ UNE SORTIE N'EST PAS PERMISE
(1)
(conformément à ANSI Z223.1/NFPA 54)
4 pi (1,2 m) au-dessous ou à côté de l'ouverture
Recommandation du fabricant : voir remarque 8
fabricant.
Recommandation du fabricant : voir remarques 3 à 8
au-dessus de l'ensemble compteur/régulateur
4 pi (1,2 m) au-dessous ou à côté de l'ouverture
Recommandation du fabricant : voir la remarque 8
Recommandation du fabricant : voir remarques 3 à 8
12 po (305 mm) Consultez la remarque 4
Chaudière à gaz : R9MSB
25−24−65−2
(2)
Installation aux États-Unis
12 po (305 mm)
1 pi (0,3 m) au-dessus de l'ouverture.
3 pi (0,9 m) à moins de 15 pi (4,6 m)
Voir remarque 4
1 pi (0,3 m) au-dessus de l'ouverture.
3 pi (0,9 m)
Voir remarque 4
12 po (305 mm)
7 pi (2,1 m)
440 01 6000 01FR
