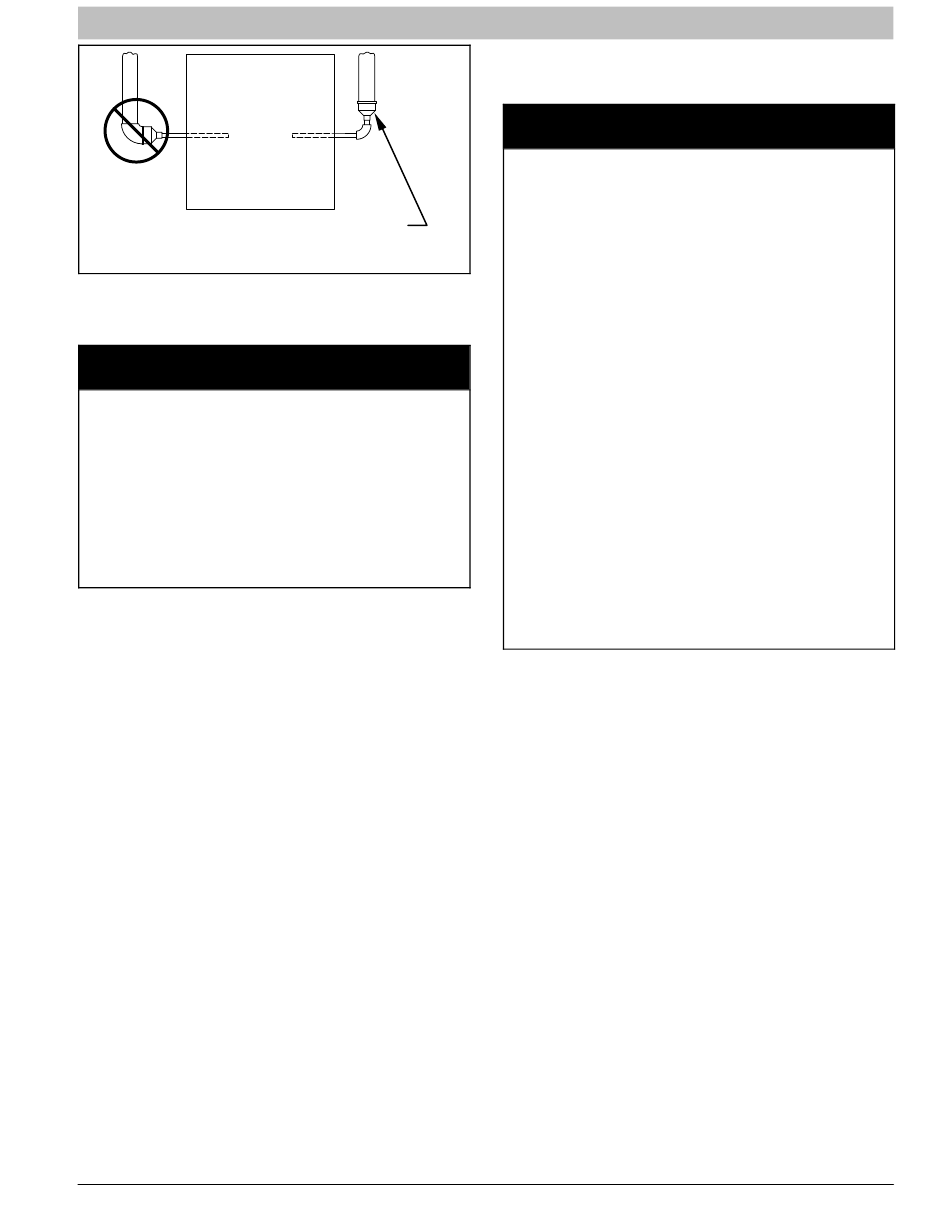

INSTRUCTIONS D'INSTALLATION
CHAUDIÈRE
PAS DANS
UNE SECTION
HORIZONTALE
Figure 38 − Exemple de panneau de commande de
chaudière à un étage
AVIS
CONFIGURATION FACULTATIVE POUR UN TUYAU
D'ENTRÉE D'AIR DE COMBUSTION
Dans les applications qui présentent un risque d'hu-
midité excessive dans le conduit d'admission d'air de
combustion, on peut ajouter un siphon de condensat
au conduit d'admission pour éviter que l'humidité ne
pénètre dans la chaudière à partir du conduit d'admis-
sion d'air de combustion. Consultez la Figure 54.
La longueur équivalente du siphon à humidité en op-
tion (15 pi/5 m) doit être prise en compte lors du di-
mensionnement des systèmes de ventilation.
Siphon de condensat d'air de
combustion optionnel
Pour empêcher l'humidité de ruisseler dans le vestibule de la
chaudière, on peut choisir d'installer un siphon dans le conduit
d'air d'admission près de la chaudière. Le raccordement d'un
tuyau sanitaire au siphon est facultatif, car des quantités
infimes d'humidité s'évaporeront dans le jet d'air d'admission.
Si l'admission d'air de combustion se trouve près d'un conduit
d'évacuation d'humidité, ou si d'autres motifs suggèrent qu'une
quantité excessive d'humidité pourrait être aspirée dans
l'admission d'air de combustion, on recommande de raccorder
un tuyau sanitaire au siphon.
Le siphon peut être construit à partir d
même diamètre que le tuyau d
capuchon amovible fixé à un tuyau de 6 po de longueur relié
au raccord en T ou une trousse de siphon d
empêcher les contaminants de pénétrer dans la chaudière.
Figure 54
Consultez la
.
La trousse de siphon d'évacuation extérieure accessoire peut
être utilisée comme siphon pour le conduit d'admission d'air de
combustion s'il faut éliminer une grande quantité d'humidité. La
'
conduite d
évacuation peut être raccordée au même drain que
la conduite de condensat de chaudière et de condensat de
'
serpentin d
évaporateur UNIQUEMENT si le drain du siphon
'
'
d
entrée d
air et le drain du serpentin d
dans un segment ouvert du tuyau au−dessus du drain
Figure 13
(consultez la
). Lorsqu'on utilise la trousse de siphon
d'évacuation extérieure, se reporter à ces instructions pour
savoir comment faire les raccordements de drainage adéquats.
Le raccord en T peut également être raccordé au conduit d'air
d'admission sur le côté du caisson. Voir la
440 01 6000 01FR
TRANSITION DU
DIAMÈTRE DU
TUYAU DANS LA
A93034
'
un raccord en T de
'
'
entrée d
air avec SOIT un
'
évent externe pour
'
évaporateur se vident
Figure 54
.
Les spécifications sont susceptibles de changer sans avis préalable.
Quelle que soit la configuration, il faudra ajouter la longueur
équivalente du raccord en T (15 pi/5 m) à la longueur
d'évacuation totale équivalente du système de ventilation.
AVIS
RENSEIGNEMENTS SUPPLÉMENTAIRES SUR LES
SYSTÈMES DE VENTILATION EN POLYPROPYLÈNE
Les systèmes de ventilation à tuyaux de polypropylène
contiennent des conduits d'évacuation souples. Ces
conduits d'évacuation souples ont une longueur d'év-
acuation équivalente différente de celle des sections
droites des conduits DWV (évacuation et ventilation) à
tuyaux en PVC ou ABS. Bien s'assurer de faire les
déductions appropriées à la longueur d'évacuation
maximale équivalente (MEVL) ou les ajouts appropriés
à la longueur d'évacuation totale équivalente (TEVL)
lorsqu'on utilise des conduits d'évacuation souples
dans les systèmes de ventilation à tuyaux de polypro-
pylène. Pour obtenir des renseignements détaillés,
consulter les instructions d'installation du fabricant du
système de ventilation à tuyaux de polypropylène.
Lorsque les systèmes de ventilation ont des dimen-
sions métriques, utilisez les équivalences ci−dessous
pour obtenir la MEVL appropriée à partir des tableaux :
Utilisez le tableau des évents de 2 po (51 mm)
pour les systèmes de ventilation de 60 mm
(diam. ext.).
Utilisez le tableau des évents de 3 po (51 mm)
pour les systèmes de ventilation de 80 mm
(diam. ext.).
Utilisez le tableau des évents de 4 po (51 mm)
pour les systèmes de ventilation de 100 mm
(diam. ext.).
La longueur mesurée du conduit utilisé dans une sortie à
conduit simple ou à 2 conduits est comprise dans la longueur
totale de l'évent. Faire les déductions à la longueur
d'évacuation maximale équivalente (MEVL), comme indiqué
dans les tableaux d'évacuation, pour tenir compte des coudes
et des conduits d'évacuation souples. La trousse pour sortie
d'évacuation concentrique accessoire produite à l'usine, ou les
longueurs de conduit et les coudes utilisés dans les sorties
d'évacuation « standard » (voir les figures sur les sorties
d'évacuation se rapportant au tableau 15) ne nécessitent
aucune déduction de la longueur d'évacuation maximale
équivalente. Incluez une déduction pour le raccord en T
'
lorsqu
il est utilisé dans les terminaisons de l
Saskatchewan.
REMARQUE :
Les systèmes de ventilation à tuyaux en
polypropylène PEUVENT nécessiter d'autres déductions de la
MEVL, ou ajouts à la TEVL, pour les sorties d'évacuation et les
sections de conduit souples. Consultez les instructions du
fabricant du système de ventilation en polypropylène pour
obtenir des détails sur les longueurs équivalentes de
'
terminaisons d
évent et les tuyaux d
calculer les longueurs totales d
Pour calculer la longueur d'évacuation totale équivalente
(TEVL) du système de ventilation :
1. Mesurez la distance individuelle depuis la chaudière
jusqu'à la sortie de chaque conduit.
2. Comptez le nombre de coudes pour chaque conduit.
3. Pour chaque conduit, multipliez le nombre de coudes par
la longueur équivalente du type de coude utilisé. Notez
Chaudière à gaz : R9MSB
'
Alberta et de la
'
évent flexibles, et pour
'
évent.
47
