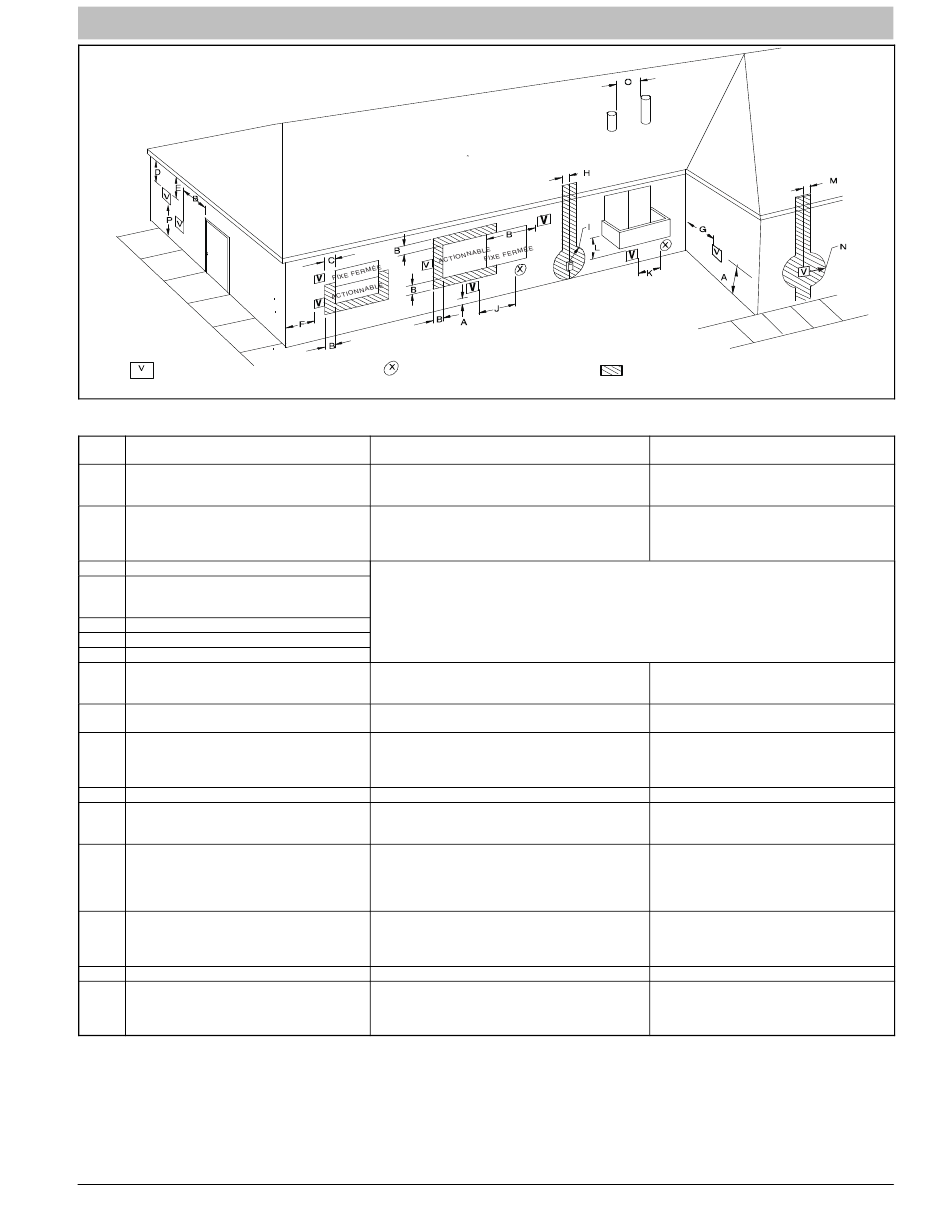

INSTRUCTIONS D'INSTALLATION
SORTIE D'ÉVACUATION
REMARQUE : Les renseignements suivants sont fondés sur les codes nationaux concernant les appareils à gaz et sont fournis à titre de référence.
Consulter les codes locaux, lesquels peuvent avoir préséance sur ces normes ou recommandations.
Élément
Description du dégagement
Dégagement au-dessus du sol, d'une véranda, d'une
galerie, d'une terrasse, d'un balcon ou du niveau de neige
A
anticipé
Dégagement par rapport à une fenêtre ou une porte qui
B
peut s'ouvrir
C
Dégagement par rapport à une fenêtre toujours fermée
Dégagement vertical d'un soffite ventilé situé au-dessus de
D
la sortie à moins de 2 pi (61 cm) de distance horizontale à
partir de l'axe de la sortie
E
Dégagement par rapport à un soffite non ventilé
F
Dégagement par rapport à un coin extérieur
G
Dégagement par rapport à un coin intérieur
Dégagement par rapport à chaque côté de l'axe prolongé
au-dessus d'un compteur électrique ou d'un détendeur de
H
gaz
Dégagement pour l'entretien du régulateur de la sortie d'air
I
de ventilation
Dégagement pour la prise d'air non mécanique d'un
immeuble ou pour la prise d'air de combustion de tout autre
J
appareil
K
Dégagement par rapport à une prise d'air mécanique
Dégagement sous une véranda, une galerie, une terrasse
L
ou un balcon
Dégagement de chaque côté de l'axe s'étendant
au-dessus ou au-dessous d'une terminaison d'évent de
m
chaudière, par rapport à un évent de sécheuse ou de
chauffe-eau ou à une prise ou sortie d'air de tout autre
appareil
Dégagement de l'admission d'air de combustion de
chaudière par rapport à un évent de chauffe-eau, un évent
N
de sécheuse ou une sortie d'air de tout autre type
d'appareil.
0
Dégagement pour une colonne de ventilation de plomberie
Dégagement au-dessus d'un trottoir ou d'une allée pavée
P
se trouvant sur une propriété publique
u plus grand que, w plus grand que ou égal à, t moins que, v moins que ou égal à
Remarques :
'
1.
Conformément à l
édition actuelle de la norme CAN/CSA B149.1, Code d
2.
Conformément au code ANSI Z223.1/NFPA 54, National Fuel Gas Code, en vigueur.
3.
REMARQUE : Les renseignements de ce tableau se fondent sur les codes nationaux pour appareils au gaz et sont fournis à titre de référence.
Consulter les codes locaux, lesquels peuvent avoir préséance sur ces normes ou recommandations.
'
4.
Si aucune exigence n
est précisée dans la norme ANSI Z223.1/NFPA 54 ou CAN/CSA B149.1, prévoyez des dégagements conformément aux codes d
aux exigences du fournisseur de gaz et aux instructions d
440 01 6000 01FR
PRISE D'AIR
Installation au Canada
(conformément à CAN/CSA B149.1)
12 po (305 mm)
18 po (457 mm) au-dessus de la surface du toit
12 po (305 mm) pour les appareils > 10 000 BTU/h (3 kW)
et </= 100 000 BTU/h (30 kW),
36 po (914 mm) pour les appareils > 100 000 BTU/h (30 kW)
Si aucune exigence n'est précisée dans la norme ANSI Z223.1/NFPA 54 ou CAN/CSA B149.1, prévoyez des dégagements
conformément aux codes d'installation locaux, aux exigences du fournisseur de gaz et aux instructions d'installation du fabricant.
Recommandation du fabricant : voir remarques 3 à 8
3 pi (0,9 m) à moins de 15 pi (4,6 m)
au-dessus de l'ensemble compteur/régulateur
3 pi (0,9 m)
12 po (305 mm) pour les appareils > 10 000 BTU/h (3 kW)
et </= 100 000 BTU/h (30 kW),
36 po (914 mm) pour les appareils > 100 000 BTU/h (30 kW)
6 po (1,8 m)
12 po (305 mm)
Autorisé seulement si la véranda, la galerie, la terrasse ou le balcon
sont entièrement ouverts sur au moins deux côtés sous le plancher
12 po (305 mm)
3 pi (0,9 m)
3 pi (0,9 m)
7 pi (2,1 m)
Un évent ne doit pas se terminer au-dessus d'un trottoir ou d'une
allée pavée se trouvant entre deux habitations unifamiliales et
desservant les deux habitations
'
installation du gaz naturel et du propane.
'
installation du fabricant.
Les spécifications sont susceptibles de changer sans avis préalable.
Chaudière à gaz : R9MSB
V
V
ZONE OÙ UNE SORTIE N'EST PAS PERMISE
(1)
Installation aux États-Unis
(conformément à ANSI Z223.1/NFPA 54)
9 po (229 mm) pour les appareils > 10 000 BTU/h (3 kW)
et </= 50 000 BTU/h (15 kW),
12 po (305 mm) pour les appareils > 50 000 BTU/h (15
3 pi (0,9 m) à moins de 15 pi (4,6 m)
au-dessus de l'ensemble compteur/régulateur
9 po (229 mm) pour les appareils > 10 000 BTU/h (3 kW)
et </= 50 000 BTU/h (15 kW),
12 po (305 mm) pour les appareils > 50 000 BTU/h (15
Recommandation du fabricant : voir remarques 3 à 8
Recommandation du fabricant : voir remarques 3 à 8
25−24−65−2
(2)
12 po (305 mm)
kW)
Voir remarque 4
kW)
3 pi (0,9 m)
Voir remarque 4
12 po (305 mm)
3 pi (0,9 m)
3 pi (0,9 m)
Voir remarque 4
'
installation locaux,
