INSTRUCTIONS D'INSTALLATION
REMARQUES CONCERNANT LES OPTIONS DE VENTILATION
1. Fixer l'adaptateur du conduit d'évacuation au caisson de la chaudière à l'aide du joint.
2. Aligner les encoches de l'accouplement en caoutchouc sur les supports de l'adaptateur. Glisser les colliers sur
l'accouplement.
3. Glisser le conduit d'évacuation à travers l'adaptateur et l'accouplement dans le coude d'évent.
4. Insérer le conduit d'évacuation dans le coude d'évent.
5. Serrez tous les colliers à 15 lb−po.
6. Fixer l'adaptateur du conduit d'air de combustion à la chaudière à l'aide du joint.
7. Fixer le conduit d'air de combustion à l'adaptateur à l'aide de silicone. Pré−percer un trou de 1/8 po (3 mm) dans l
'
et fixer l
adaptateur au moyen d'une vis à métaux nº 7 de 1/2 po.
TUYAU D'ÉVENT AFFLEURANT AVEC ADAPTATEUR
60
ADAPTATEUR DE TUYAU D'ÉVENT AVEC JOINT
D'ÉTANCHÉITÉ INSTALLÉS SUR LA CHAUDIÈRE.
LE TUYAU D'ÉVENT AFFLEURE LE HAUT DE
L'ADAPTATEUR APPLIQUEZ DE L'APPRÊT ET DE
LA COLLE POUR JOINDRE LE TUYAU D'ÉVENT À
L'ADAPTATEUR. LAISSEZ SÉCHER AVANT
D'INSTALLER LE RACCORD D'ÉVENT.
'

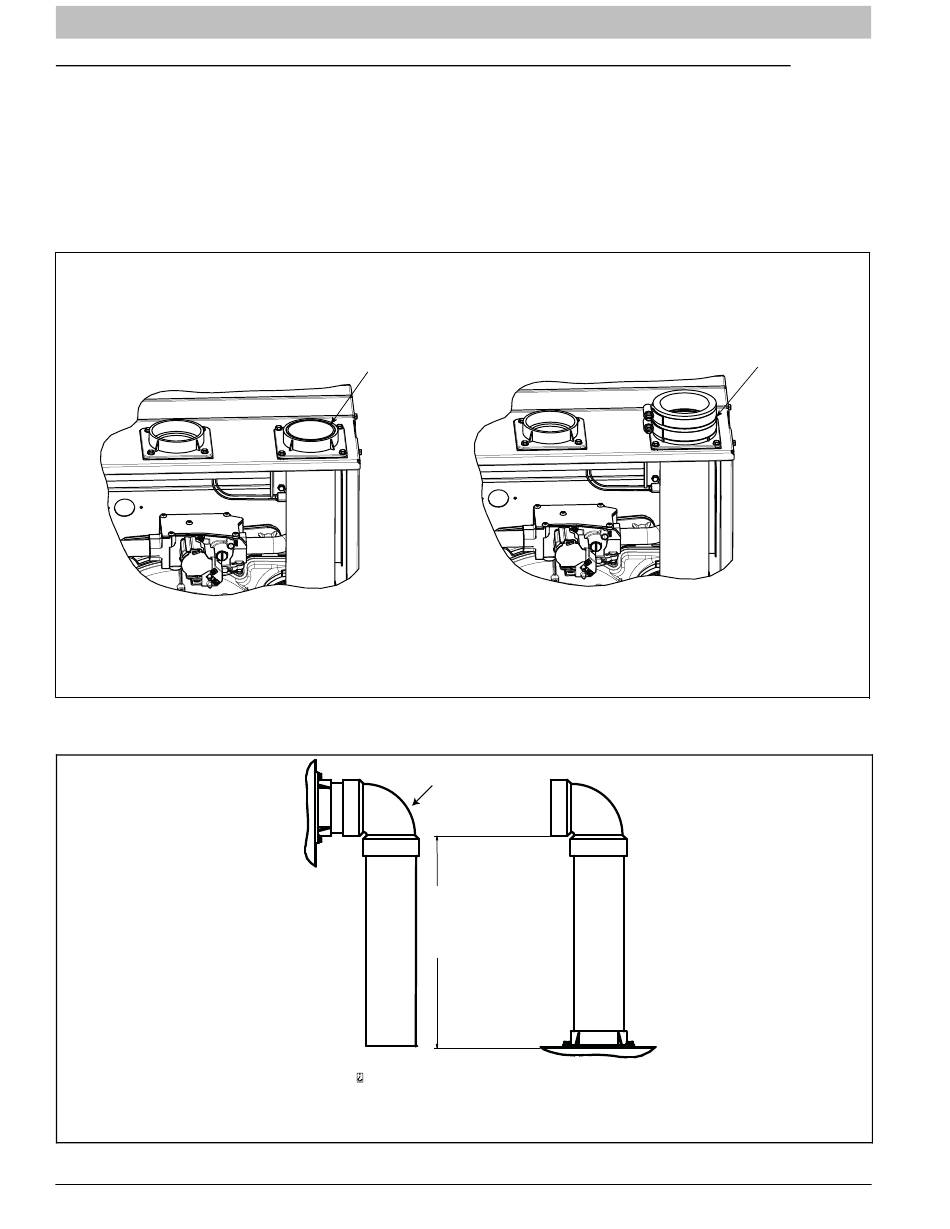

Figure 46 − Tuyau d
évent affleurant avec adaptateur
Coude orienté vers le bas et
l'arrière de la chaudière
12 po (256 mm) minimum
à 60 po (1 524 mm) ou
1 coude supplémentaire
max.
TUYAU D AIR DE COMBUSTION FIXÉ SUR LA PARTIE LATÉRALE
OU SUPÉRIEURE DU CORPS DE LA CHAUDIÈRE (AÉRATION
INDIRECTE POUR TOUS LES MODÈLES, À L
MODÈLES MODULANTS, SAUF POUR UNE INSTALLATION DANS
UN GRENIER OU UN VIDE SANITAIRE)
Figure 47 − Fixation du tuyau d
Les spécifications sont susceptibles de changer sans avis préalable.
Chaudière à gaz : R9MSB
ALIGNEZ LES ENCOCHES DU RACCORD
DE TUYAU D'ÉVENT SUR LES ENTRETO-
ISES DE L'ADAPTATEUR. SERREZ LE
COLLIER INFÉRIEUR À 15 LB-PO. UNE
FOIS L'AUTRE TUYAU D'ÉVENT
INSTALLÉ, SERREZ LE COLLIER
SUPÉRIEUR À 15 LB-PO.
TUYAU D'ÉVENT AFFLEURANT AVEC RACCORD
'
EXCEPTION DES
'
air de combustion
'
adaptateur
A13076
A13406
440 01 6000 01FR
