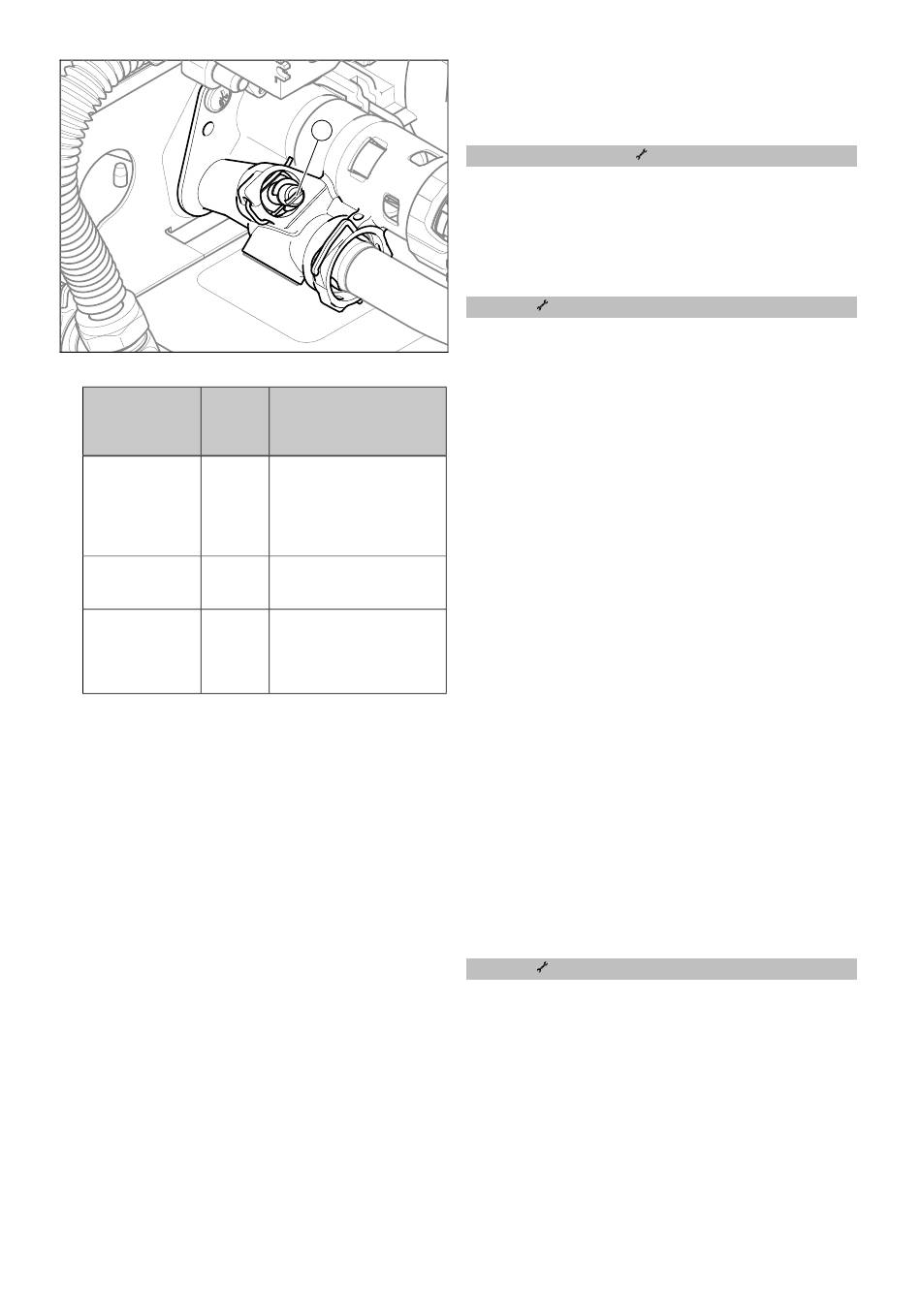

Agissez sur la vis de réglage (1) pour ajuster la pression.
Pres-
Position de la sion
vis de réglage en MPa
(mbar)
Butée droite
0,035
(vis totalement
(350)
vissée)
Position intermé-
0,025
diaire (5 tours
(250)
vers la gauche)
5 autres tours
vers la gauche
0,017
en partant de la
(170)
position intermé-
diaire
▶
Montez la protection avant.
8.6 Remise du produit à l'utilisateur
▶
Une fois l'installation terminée, placez sur la façade du
produit l'étiquette qui invite à lire la notice dans la langue
de l'utilisateur.
▶
Montrez à l'utilisateur l'emplacement et le fonctionnement
des dispositifs de sécurité.
▶
Formez l'utilisateur aux manipulations du produit.
▶
Insistez particulièrement sur les consignes de sécurité
que l'utilisateur doit impérativement respecter.
▶
Informez l'utilisateur que son produit doit faire l'objet
d'une maintenance régulière.
▶
Remettez à l'utilisateur l'ensemble des notices et des
documents relatifs au produit, en lui demandant de les
conserver.
▶
Informez l'utilisateur des mesures prises pour l'alimenta-
tion en air de combustion et le système d'évacuation des
gaz de combustion. Attirez son attention sur le fait qu'il
ne doit pas y apporter la moindre modification.
▶
Si le produit est équipé d'une unité de communication
pour connexion Internet à haut débit, informez l'utilisateur
qu'il peut se rendre sur Google Play™ ou l'App Store™
pour télécharger une application dédiée à l'usage mobile.
▶
Dans ce cas, montrez à l'utilisateur l'étiquette d'identifica-
tion du produit avec Data Matrix Code, située à l'arrière
du clapet avant, puisqu'il en aura besoin pour utiliser l'ap-
plication.
0020196907_02 ecoTEC exclusive Notice d'installation et de maintenance
1
Remarque/application
Si les radiateurs ne de-
viennent pas suffisamment
chauds avec le réglage
d'usine. Dans ce cas, il faut
régler la pompe sur la vi-
tesse maximale.
Réglages d'usine
En cas de bruits au niveau
des radiateurs ou des robi-
nets des radiateurs
9 Dépannage
9.1 Mode sécurité confort de la cellule
thermique
Conditions: L'écran n'affiche ni
Le produit fait un bruit inhabituel pour une cellule thermique.
▶
Contrôlez le Moniteur système pour voir si la mention
S.40 s'affiche.
Si S.40 s'affiche, cela signifie que le produit est dans une
phase de test temporaire qui s'arrêtera automatiquement.
Conditions: s'affiche.
Le Moniteur système affiche S.40 et le paramètre D.118
est à 0. La cellule thermique est en mode sécurité confort
permanent. Cela n'est pas imputable au capteur de CO.
▶
Mettez le produit hors service et vérifiez le conduit du
système ventouse dans son intégralité.
▽
Y a-t-il des blocages ou des fuites ?
▶
Remédiez à la cause.
▽
Des composants sont-ils endommagés ?
▶
Remplacez les composants défectueux.
▶
Si le conduit du système ventouse est en bon état, re-
mettez le produit en fonctionnement.
▶
Préparez l'appareil de mesure et d'analyse des fumées
pour le contrôle de la recirculation.
◁
Les sondes de mesure doivent être rincées et ne
doivent pas être encrassées par une mesure précé-
dente.
▶
Vérifiez la recirculation au niveau du manchon de mesure
Air. Les valeurs mesurées suivantes indiquent une recir-
culation.
–
Teneur en oxygène de l'air aspiré: < 20 % en vol.
– Teneur en CO de l'air aspiré: ≥ 100 ppm
▽
Une recirculation est présente.
▶
Corrigez le défaut au niveau du conduit du sys-
tème ventouse.
▽
Il n'y a pas de recirculation.
▶
Prévoyez une demande de chaleur. Vérifiez si
le produit se trouve à l'état S.04 ou S.14 dans le
moniteur système.
▶
Si les valeurs de combustion ne sont pas correctes, exé-
cutez les programmes de contrôle P.04 et P.14.
Conditions: et F.55 s'affichent
Le Moniteur système affiche S.40 et D.118 ≥ 1. La cellule
thermique est en mode sécurité confort permanent.
▶
Vérifiez le capteur tous gaz et remplacez-le si néces-
saire.
Dépannage 9
, ni code défaut F.xx
