включена даже при включенном двигателе. В случае, если нельзя определить направление вращения
двигателя, действовать следующим образом:
Открыть потребляющее устройство и проверить частоту.
o
Не меняя съема мощности, поменять параметр RT и снова проследить за частотой FR.
o
Правильное значение параметра RT должно при равном съеме мощности требовать более низкую
o
частоту FR.
ВНИМАНИЕ: в некоторых электронасосах может случиться, что частота не меняется значительно в этих двух
режимах и, следовательно, трудно определить направление вращения. В этом случае, можно повторить
описанное выше испытание, но вместо частоты, определять потребляемый фазный ток (параметр C1 в меню
пользователя). Правильное значение параметра RT должно при равном съеме мощности требовать более
низкий фазный ток C1.
6.5.3 FN: Настройка номинальной частоты
Этот параметр определяет номинальную частоту электронасоса и может задаваться между минимумом 50 [Гц]
и максимумом 200 [Гц]. В случае инвертора типа M/M настройка FN может быть 50 или 60 Гц.
Нажав на кнопки "+" или "-" выбирается требуемая частота, начиная с 50 [Гц].
Значения 50 и 60 [Гц], поскольку они наиболее распространенные, имеют предпочтительный выбор: задав
любую величину частоты, при выборе 50 или 60 [Гц], увеличение или снижение прекращается; для изменения
частоты, отличающейся от этих двух значений, необходимо отпустить каждую кнопку и нажать на кнопку "+"
или "-" в течение минимум 3 секунд.
При изменении значения символ параметра начинает мигать, что означает, что значение было изменено.
Изменение станет активным только после нажатия клавиш [SET] (Настройки) или [MODE] (Режим) или при
смене меню. Если после измененя параметра оператор не нажимает никакую клавишу, и страница
закрывается по причине таймаут, ищменение не будет активировано.
Любое изменение FN воспринимается как смена системы, поэтому FS, FL и FP будут автоматически изменены
в соответствие с заданным параметром FN. При каждом изменении FN нужно проверить FS, FL, FP, чтобы
изменения были правильными.
6.5.4 UN: Настройка номинального напряжения
Этот параметр имеется только для инверторов типа M/M модели 11 и 14 [A].
Он определяет номинальное напряжение электронасоса и может быть задан на два возможных значения:
110/127 В
220/240 В
6.5.5 OD: Тип установки
Возможные значения 1 и 2 относятся соответственно к жесткой установке и к эластичной установке.
Инвертер выходит с завода с настройкой 1, соответствующей большинству установок. При наличии колебаний
давления, которые невозможно стабилизировать, регулируя параметры GI и GP, нужно перейти к режиму 2.
ВАЖНО: В двух конфигурациях изменяются также значения параметров регулирования GP и GI. Кроме
этого, значения "GP" и "GI", заданные в режиме 1, содержатся в памяти, отличной от значений
"GP" и "GI", заданных в режиме 2. Поэтому, например, значение "GP" режима 1, при переходе к
режиму 2, заменяется на значение "GP" режима 2, но сохраняется и дается при возврате в
режим 1. Одно и то же значение, показанное на дисплее, имеет разный вес в этих двух
режимах, так как соответствующие алгоритмы контроля разные.
6.5.6 RP: Настройка уменьшения давления для нового включения
Выражает уменьшение давления относительно заданного значения "SP", приводящее к включению насоса.
Например, если контрольное давление равно 3,0 [бар] и RP равно 0,5 [бар], повторный пуск происходит при
2,5 [бар]. Обычно, RP может задаваться в диапазоне от минимум 0,1 до максимум 5 [бар]. В отдельных
ситуациях (например, в случае заданного значения ниже самого RP) данное значение может быть
автоматически ограничено.
Для помощи пользователю, на странице настройки RP под символом RP, появляется выделенное реальное
давление нового включения, см. Рисунок 14.
РУССКИЙ

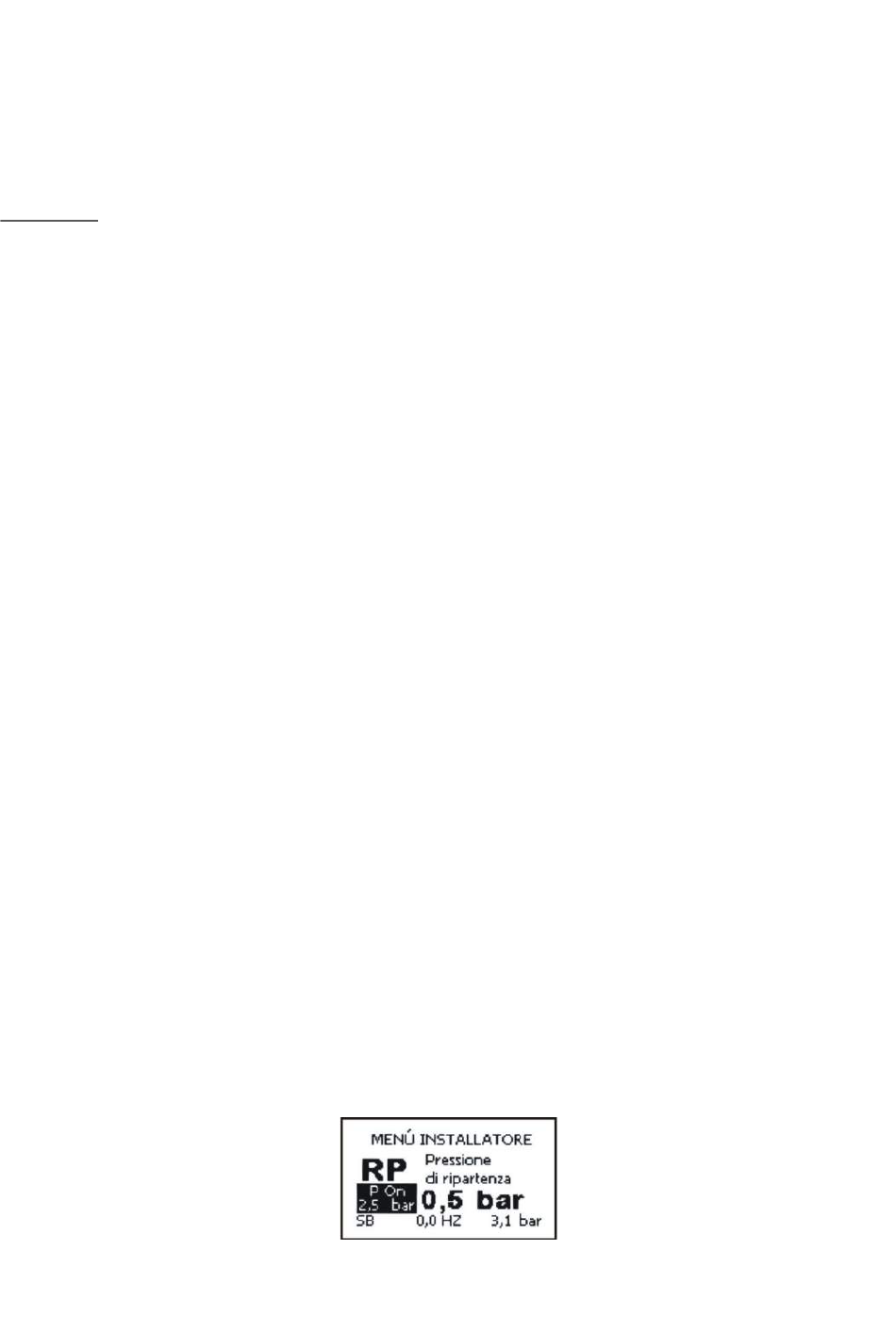

Рисунок 16: Настройка давления нового включения
521
