8.2.2 Plaatsing van de gebruikersinterface in airconditioning- en koudwaterinstallaties
De gebruikersinterface kan alleen met de kabel naar beneden worden geplaatst.
8.3

Draaien van de gebruikersinterface

Bij installatie op horizontaal geplaatste leidingen moet de interface met de betreffende elektronische inrichting 90 graden worden
gedraaid, om de IP-beschermingsgraad te behouden en de gebruiker in staat te stellen om gemakkelijker te interageren met de
grafische interface.
Alvorens de circulatiepomp te draaien, moet u zich ervan verzekeren dat de circulatiepomp helemaal
leeg is.
Ga als volgt te werk om de EVOSTA2, EVOSTA3 circulatiepomp te draaien:
1. haal de 4 bevestigingsschroeven uit de kop van de circulatiepomp.
2. Draai de motorkast samen met de elektronische besturingseenheid naar behoefte 90 graden met de klok mee of tegen de
klok in.
3. Plaats de 4 schroeven terug waarmee de kop van de circulatiepomp wordt vastgezet en haal hen aan.
De elektronische besturingseenheid moet altijd in verticale positie blijven!
NEDERLANDS

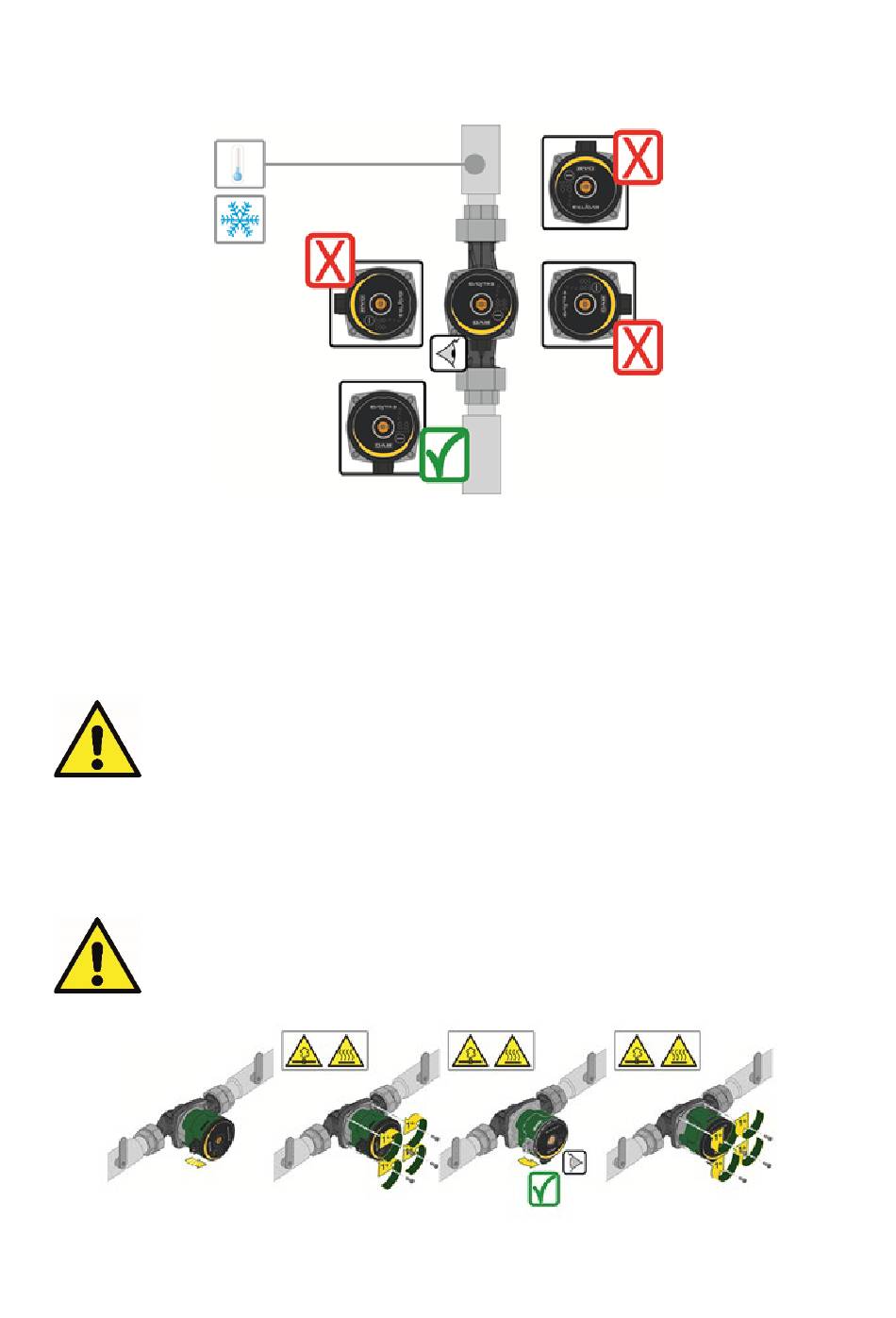

Afbeelding 5: Posities van de gebruikersinterface
Afbeelding 6: Verandering van de positie van de gebruikersinterface
