Fonctions des commandes
1. Carter de protection de la courroie
2. Goupille d'arrêt de carter de protection de
la courroie
2.

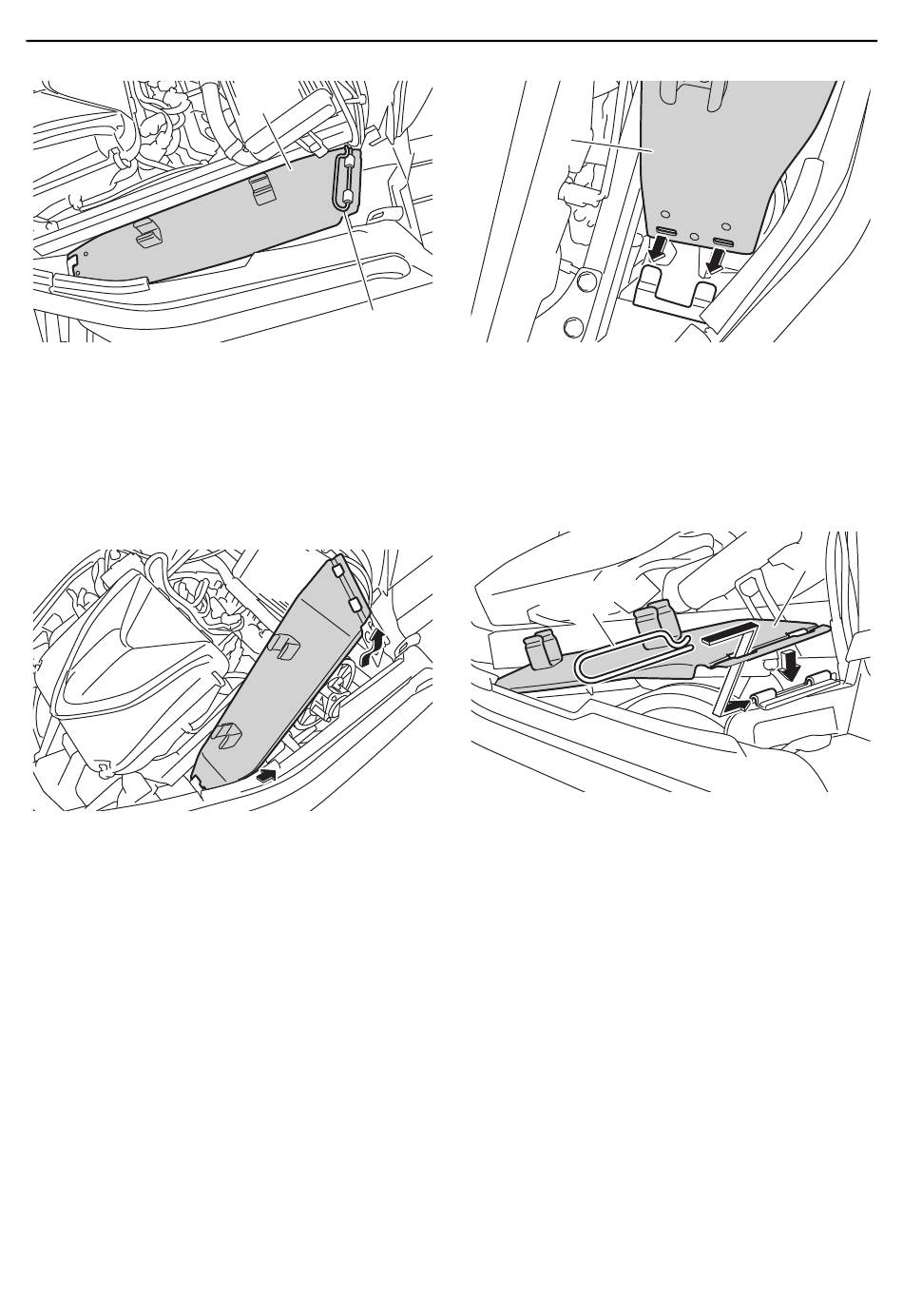

Soulever l'arrière du carter de protection
de la courroie comme illustré, puis tirer le
carter de protection vers l'arrière afin de
le déposer.
Repose du carter de protection de la
courroie
1.
Ajuster les fentes à l'avant du carter de
protection de la courroie dans les ergots
du support avant du carter de protection.
24
1
2
1
1. Carter de protection de la courroie
2.
Aligner les fentes à l'arrière du carter de
protection de la courroie et les ergots du
support arrière de carter de protection,
puis insérer la goupille d'arrêt dans le
support comme illustré.
2
1. Carter de protection de la courroie
2. Goupille d'arrêt de carter de protection de
la courroie
FSU10762
Porte-courroie
Toujours veiller à avoir une courroie trapézoï-
dale de rechange et à l'attacher aux fixations
du porte-courroie.
1
