60 Connexion à un téléviseur ou un magnétoscope
Connexions extérieures
Connexion à un téléviseur ou un magnétoscope Connexion à un téléviseur ou un magnétoscope

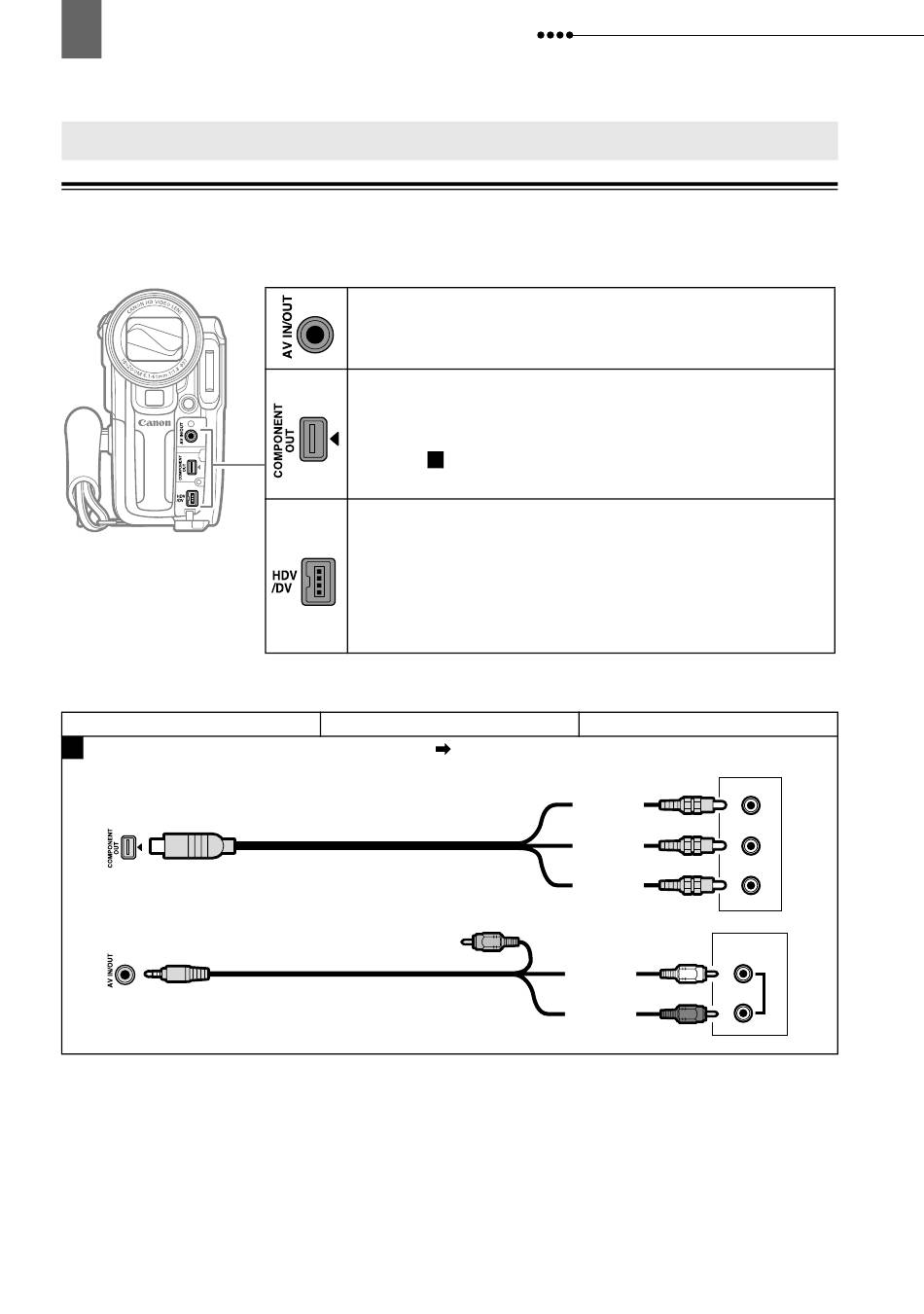

Diagrammes de connexion

Mettez l'ensemble des périphériques hors tension lorsque vous procédez aux
connexions et reportez-vous au manuel d'instructions du périphérique connecté.
Ouvrez le cache-prise
pour avoir accès.
Téléviseurs haute définition (HDTV)
Prise sur le caméscope
1
Connexion de sortie (parcours du signal
d'entrée vidéo composant.
Câble vidéo stéréo STV-250N (fourni)
Prise AV IN/OUT
Prise COMPONENT OUT
La prise vidéo composant est uniquement conçu
pour la vidéo. Lorsque vous utilisez une connexion
de type
utilisant la prise AV IN/OUT.
Prise HDV/DV
• Vérifiez le type et l'orientation de la prise et
assurez-vous que vous avez connecté le câble DV
correctement.
• Utilisez le câble optionnel DV CV-150F (4 broches-
4 broches) ou CV-250F (4 broches-6 broches).
Câble de connexion
Câble composant CTC-100 (fourni)
n'oubliez pas les connexions audio
1
Prise sur l'appareil connecté
) vers un téléviseur HDTV avec des prises
Rouge
Bleu
Vert
Blanc
Rouge
Pr/Cr
Pb/Cb
Y
AUDIO
L
R
