A
d

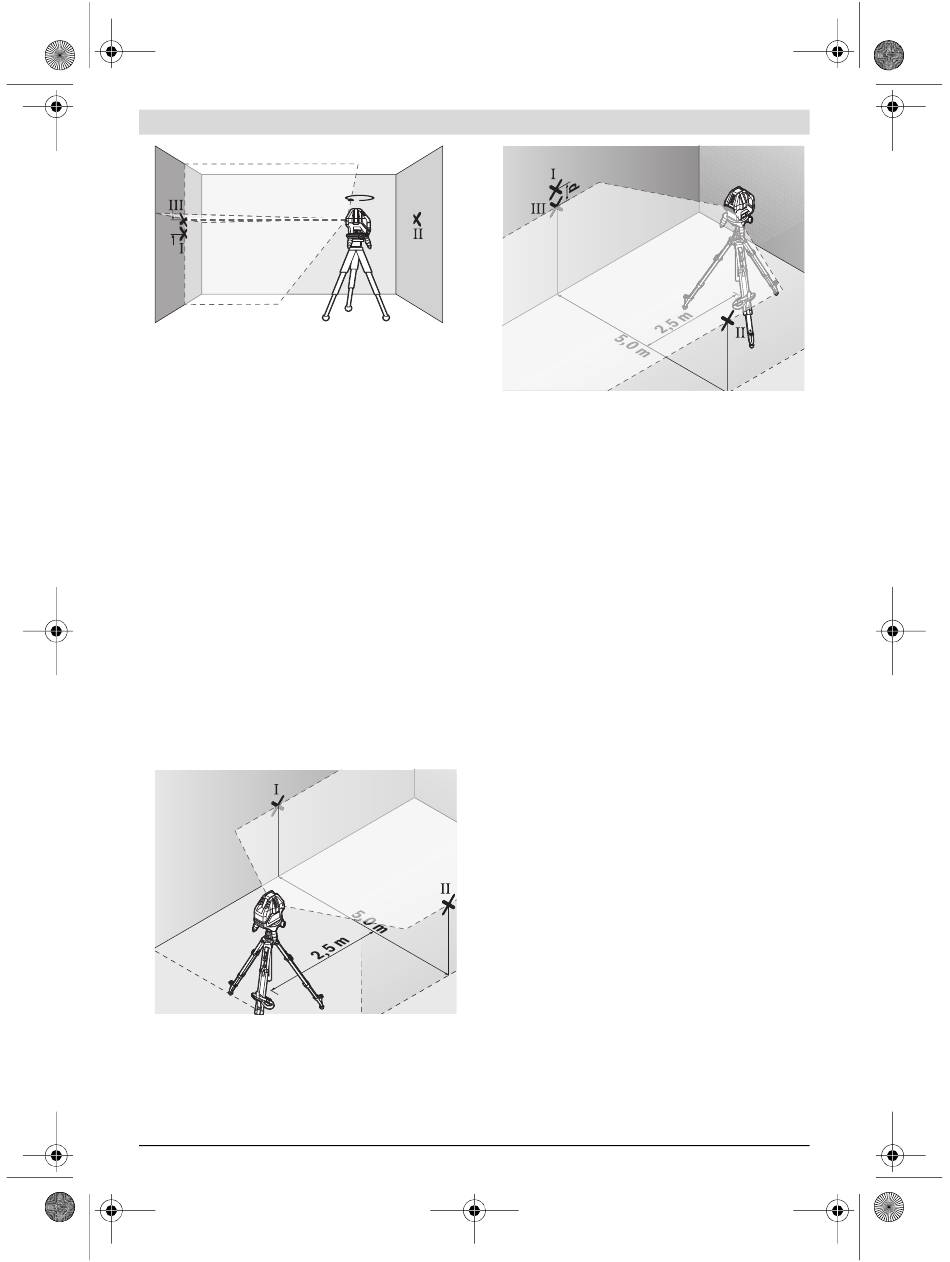

– Gire 180° el aparato de medición, sin modificar su altura.
Oriéntelo contra la pared A, de manera que la línea vertical
del láser pase por el punto I previamente marcado. Espere
a que se haya nivelado el aparato de medición, y marque el
centro del punto de intersección de las líneas láser en la
pared A (punto III).
– La diferencia d entre ambos puntos I y III marcados sobre
la pared A corresponde a la desviación real de altura del
aparato de medición.
Calcule la divergencia máxima admisible d
d
= distancia doble de las paredes x 0,2 mm/m
máx
Ejemplo: con una distancia de paredes de 5 m, la divergencia
máxima puede ascender a
d
= 2 x 5 m x 0,2 mm/m = 2 mm. Así, las marcas pueden
máx
quedar separadas como máximo 2 mm.
Comprobación de la exactitud de nivelación de la línea
horizontal
Para la comprobación se requiere una superficie libre de
aprox. 5 x 5 m.
– Monte el aparato de medición en el centro entre las pare-
des A y B sobre la plataforma giratoria o un trípode, o bien
colóquelo sobre una base firme plana. Conecte el aparato
de medición en el servicio con nivelación automática. Co-
necte el servicio horizontal y deje que se nivele el aparato
de medición.
A
– Con el aparato de medición situado a una separación de
2,5 m, marque en ambas paredes el centro del haz del lá-
ser (punto I en pared A y punto II en pared B).
Bosch Power Tools
A
B
180°
– Gire 180° el aparato de medición, colóquelo a una distan-
cia de 5 m, y deje que se nivele.
– Varíe el nivel de altura del aparato de medición (con el
trípode, o bien calzándolo) de manera que el centro del
haz incida exactamente contra el punto II marcado previa-
mente en la pared B.
como sigue:
máx
– Marque en la pared A, en el centro de la línea láser, el punto
III (más arriba o abajo, según el caso, pero coincidiendo
con la posición vertical del punto I).
– La diferencia d entre ambos puntos I y III marcados sobre
la pared A corresponde a la desviación real respecto a la
horizontal del aparato de medición.
Calcule la divergencia máxima admisible d
d
= distancia doble de las paredes x 0,2 mm/m
máx
Ejemplo: con una distancia de paredes de 5 m, la divergencia
máxima puede ascender a
d
= 2 x 5 m x 0,2 mm/m = 2 mm. Así, las marcas pueden
máx
quedar separadas como máximo 2 mm.
Comprobación de la exactitud de nivelación de las líneas
verticales
Para la comprobación se requiere el vano de una puerta, de-
biéndose disponer de un espacio mínimo antes y después del
mismo de 2,5 m sobre un firme consistente.
– Coloque el aparato de medición a 2,5 m de distancia de la
abertura de puerta sobre una base firme plana (no sobre la
plataforma giratoria o un trípode). Conecte el aparato de
medición en el servicio con nivelación automática. Conec-
te el servicio vertical con todas las líneas láser verticales y
ajuste la línea láser vertical delantera sobre la abertura de
puerta. Deje que se nivele el aparato de medición.
B
Español | 21
B
como sigue:
máx
1 609 92A 301 | (20.6.16)
