Mesures de la tension AC

Tension AC affichée sur l'écran principal (Fréquence sur l'écran secondaire)
Gammes de tension AC : 100 V, 400 V et 750 V
Gamme de fréquences : 50 Hz à 60 Hz
Monophasé - Connectez le cordon de L1 sur le
fil d'alimentation et connectez le conducteur de
COM au fil neutre.
3-Phase 4 fils - raccorder le fil de COM au
conducteur neutre.
3-Phase 3-Wire - raccorder le fil de COM à une
prise de terre.
1.
Insérez le cordon de test NOIR à la
borne d'entrée COM du doseur.
2.
Connectez l'autre extrémité du noir
(COM) cordon d'essai au fil neutre
correspondante (phase unique et 3P4W)
ou d'un 3P3W à l'un des fils de ligne
(phase).
3.
Phase unique : Insérer un fil d'essai dans L1 et
le brancher au fil d'alimentation.
3Φ4Fil: Connectez les 3 câbles (rouge -L1),
jaune-L2, et le bleu-L3) dans la L1, L2 et L3 Les bornes d'entrée de doseur et connectez
chaque fil de phase à un correspondant. (voir fig 5)
3Φ3Fil: Brancher l1 et L3 pour le compteur et connectez ensuite L1 à un fil de phase et L3
pour le fil de phase restants.
4.
Tourner le commutateur de fonction rotatif à la position ACC pour sélectionner mode de
fréquence de tension.
5.
Appuyez sur le L1-L2-L3 bouton pour sélectionner la phase appropriée, l'affichage montre le
symbole de phase correspondant sur l'écran. L1 est la première phase (unique), L2 est la
deuxième phase, et L3 est la troisième phase.
6.
L'affichage principal indique la tension RMS vrai et l'affichage secondaire indique la valeur
de la fréquence.
7.
Pour surveiller la plus élevée (MAX) et la plus faible (MIN) lectures, appuyez sur le bouton
MAX-MIN. L'écran LCD affichera maintenant 'MAX' et le compteur indique seulement la
tension CA maximum valeur efficace vraie.
8.
Appuyez sur MAX-MIN à nouveau et l'écran LCD affichera " MIN " et le compteur indique
seulement le minimum de tension CA valeur efficace vraie.
9.
Appuyez sur MAX-MIN à nouveau pour quitter le mode MAX-MIN et revenir à l'affichage de
la tension CA en temps réel valeur efficace vraie.
10. L'afficheur indique " LO " lorsque la tension d'entrée est supérieure à 750V rms.
Remarque : Au terme des mesures, débranchez les fils d'essai du circuit testé, puis retirez les fils
d'essai des bornes d'entrée de l'appareil.
1
L2
2
L3
3

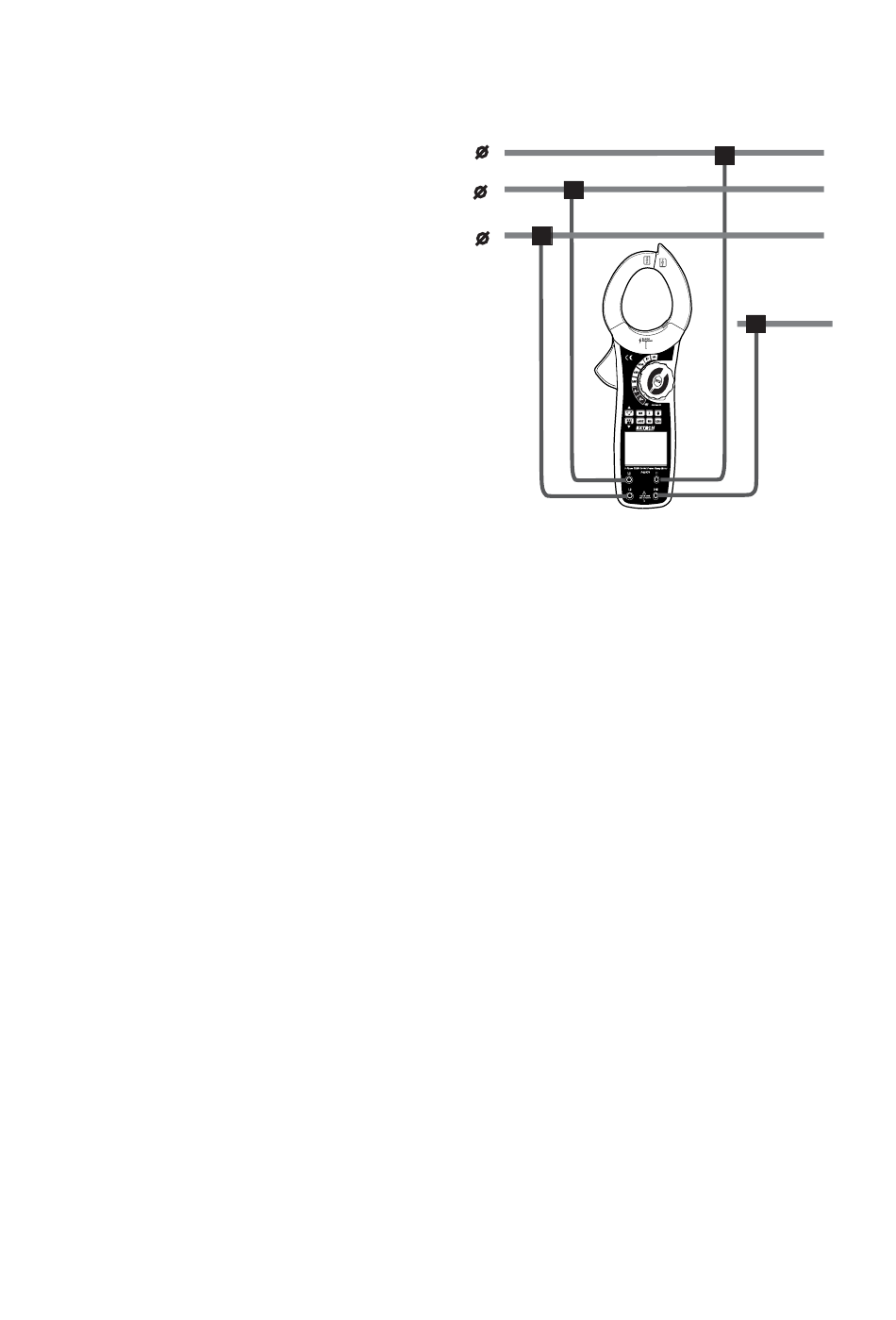

Figure 5 (3P4W)
8
L1
COM
PQ2071-fr-FR_V1.3 7/15
