Mesures du courant AC
Prise de mesures de la pince : facteurs importants à prendre en compte
Placez le conducteur testé au centre des mâchoires du transformateur afin d'obtenir une précision
optimale de la prise de mesures. Cet appareil peut effectuer des mesures uniquement sur un
conducteur à la fois. Ne fermez pas la pince autour de deux ou plusieurs conducteurs. Fixer le fil de
sorte que la face de l'appareil est à la source du pouvoir.
Pour mesurer du courant AC, branchez l'appareil
comme suit :
1.
Positionnez le commutateur rotatif sur AAC.
2.
Fermez la pince autour d'un conducteur.
3.
Le double affichage indique le courant alternatif
RMS vraie valeur (écran principal)
Remarque : si la tension fils sont connectés, le
MLT Valeur de tension CA sera affiché sur
l'écran secondaire.
4.
Pour contrôler les lectures maximales (MAX) et
minimales (MIN), appuyez sur la touche MAX-
MIN. L'écran LCD affiche à présent « 'MAX » et
l'appareil indique uniquement la valeur True
RMS (valeur efficace vraie) maximale du courant AC.
5.
Appuyez à nouveau sur MAX-MIN et l'écran LCD affiche
'« MIN » et l'appareil indique uniquement la valeur True RMS (valeur efficace vraie) minimale
du courant AC.
6.
Appuyez à nouveau sur MAX-MIN pour quitter le mode MAX-MIN et revenir à l'affichage de la
valeur True RMS (valeur efficace vraie) en temps réel du courant AC.
7.
L'écran affiche « 'OL » lorsque le courant d'entrée est supérieur à 1 000 A.
Remarque : Au terme des mesures, débranchez les fils d'essai du circuit testé, puis retirez les fils
d'essai des bornes d'entrée de l'appareil.
9

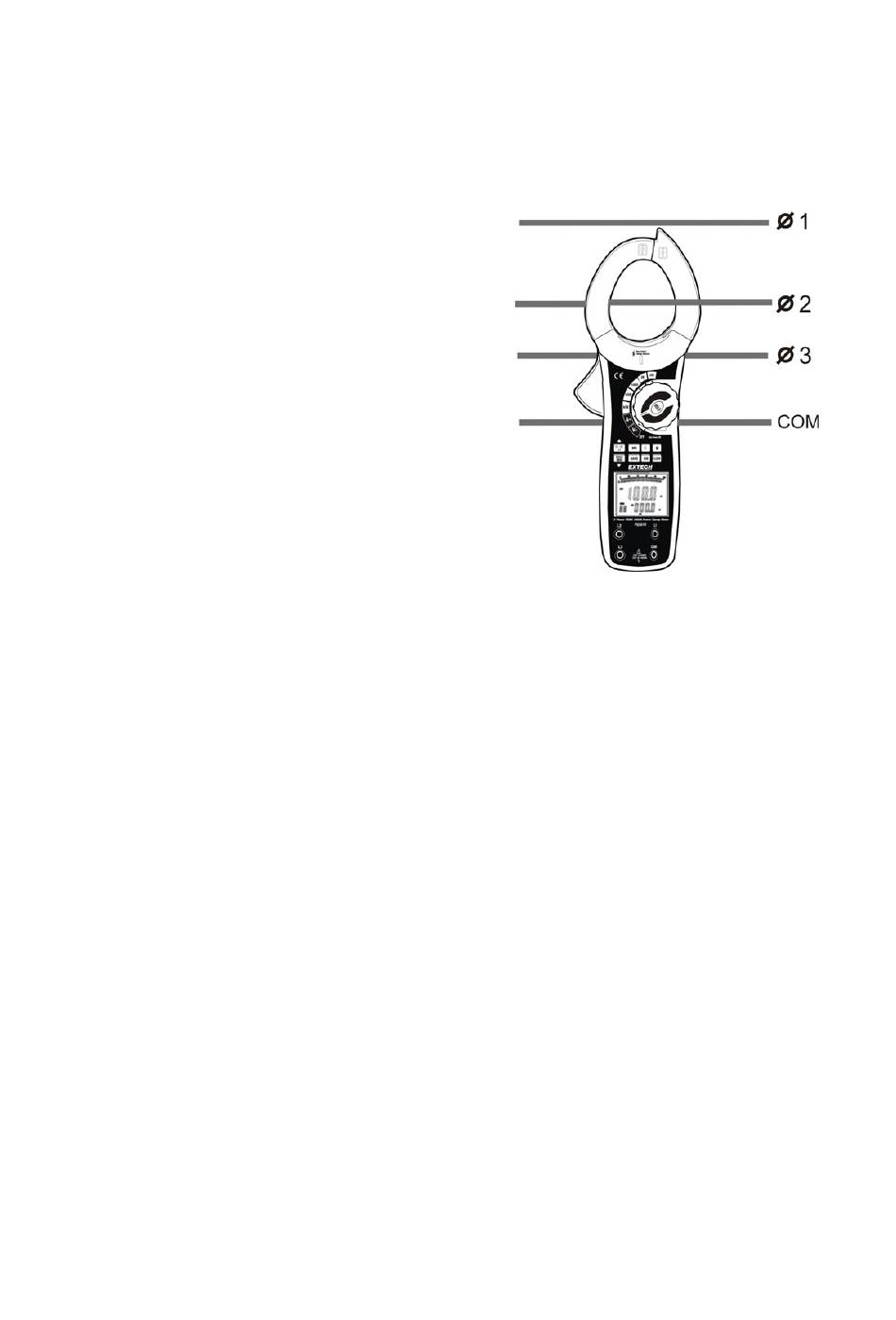

Figure 6
