3 phase, 3 fils Mesures de puissance d'alimentation
Remarque :
en mesurant 3 phase / systèmes à 3 fils, maintenez la L1-L2-L3 enfoncé pendant 5 secondes pour
afficher la 3Φ3w Icône. (Maintenez enfoncé le L1-L2-L3 bouton encore une fois pendant 5 secondes
pour quitter la 3 phase/mode 3 fils reviennent à la valeur par défaut 3Φ4mode fils).
Relier le multimètre comme illustré à la Figure 10.
1. Insérez le rouge (L1) et bleu (L3) Fils d'essai dans la L1, L3 mètre d'entrée terminaux et connecter
ces à 2 phases distinctes du circuit testé comme illustré à la Figure 10.
2. Insérez le cordon de test NOIR à la borne d'entrée COM sur le compteur et le connecter à la
dernière des 3 fil restant Phase 3-wire système sous test.
Remarque Passez la deuxième (L2) de la connexion.
3. Réglez le commutateur rotatif sur la position KW.
4. Appuyez sur le L1-L2-L3 bouton pour choisir la première phase L1 (voir la figure 8). Le moniteur
principal affiche le kW pour la phase L1 et l'écran secondaire affiche l'angle de phase (PG).
5. Appuyez sur le bouton
6. Déplacer les mâchoires de la pince au conducteur d'alimentation connecté à la L3 Câble de test de
tension.
7. Appuyez sur le L1-L2-L3 bouton pour choisir la première phase L3. Le moniteur principal affiche le
kW pour la phase L3 et l'écran secondaire affiche l'angle de phase (PG).
8. Appuyez sur le bouton
9. Après l'enregistrement de la valeur de mesure de puissance en kW pour la phase L3, maintenez
enfoncée la touche pendant
principal et kVA sur l'écran secondaire. (figure 9)
10. Appuyez sur le bouton ▲ pour afficher la somme de 3 phases kVAR sur l'écran principal.
11. Appuyez et maintenez enfoncée la touche pendant
fonctionnement normal
pour la Figure 9 : pour 3-wire ∑w = W1 + W3

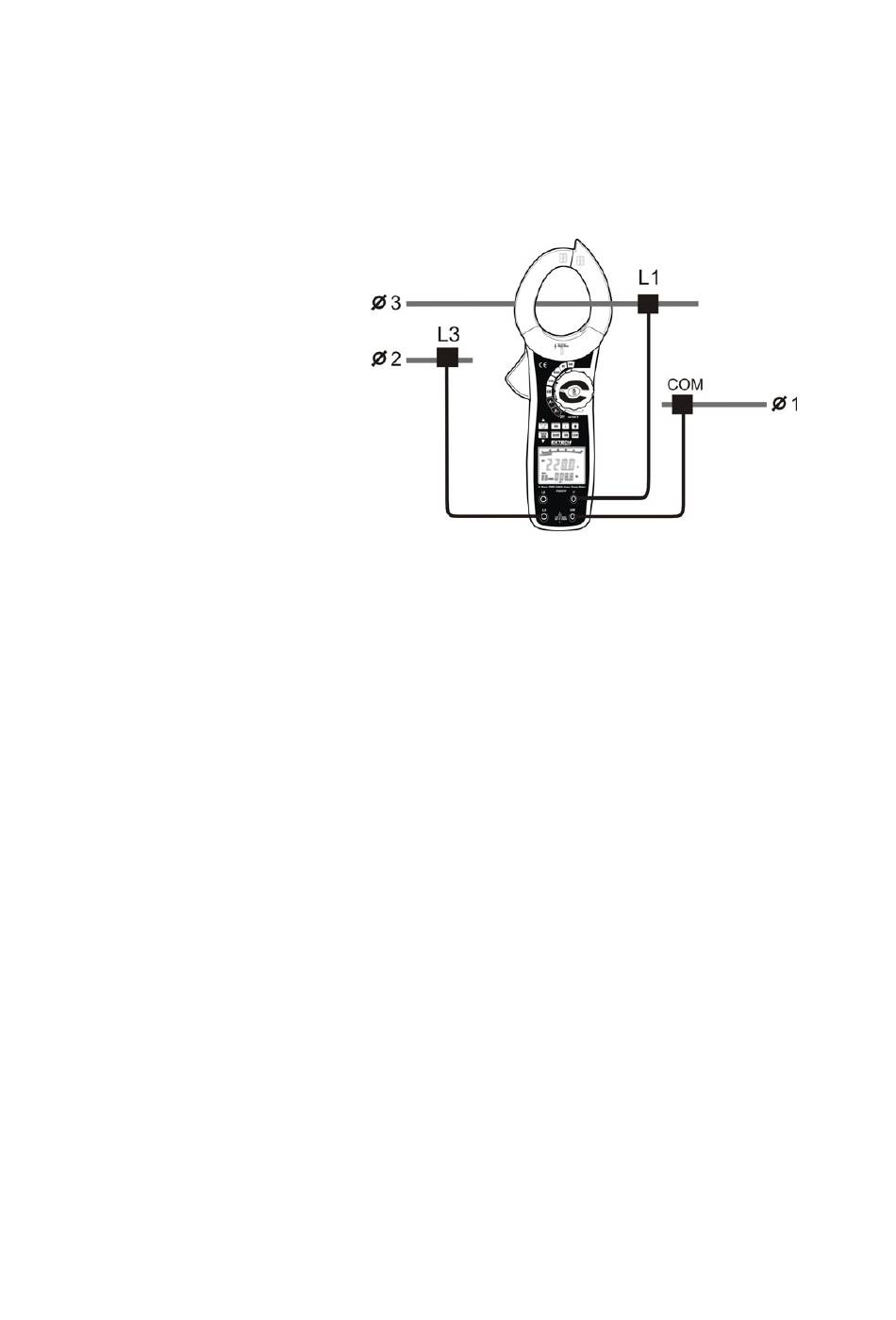

Figure 10
∑
pour enregistrer et ij somme la valeur mesurée pour L1. (voir la figure 8)
∑
pour enregistrer et ij somme la valeur mesurée pour L3. (figure 8)
∑
1 seconde ij pour afficher le 3 phase somme de kW sur l'affichage
∑
1 seconde ij pour revenir à un
13
