Facteur de puissance

AVERTISSEMENT : Afin d'éviter d'endommager l'appareil et de prévenir tout risque de
blessures corporelles, n'effectuez pas des mesures sur des signaux RMS supérieurs à 750 V
AC ou 1 000 A AC.
Remarque : La fonction MAX/MIN ne fonctionne pas lorsque vous mesurez le facteur de puissance.
Un minimum de 10 A est nécessaire pour mesurer avec précision son facteur de puissance.
Mesure du facteur de puissance
1.
Positionnez le commutateur rotatif sur PF.
2.
Branchez l'appareil tel qu'illustré dans la Fig. 7 (3P4W) ou Fig. 10 (3P3W)
Monophasé - Connectez le cordon de L1 sur le fil d'alimentation et COM au fil neutre
3.
Fermez la pince autour de la phase à mesurer. (Câble d'alimentation pour la phase unique).
4.
Appuyez sur la touche L1-L2-L3 pour sélectionner le conducteur enserré dans la pince.
(Fig.11)
5.
L'affichage double indique le facteur de puissance (PF) dans l'affichage principal et l'angle
de phase (PG) dans l'affichage secondaire

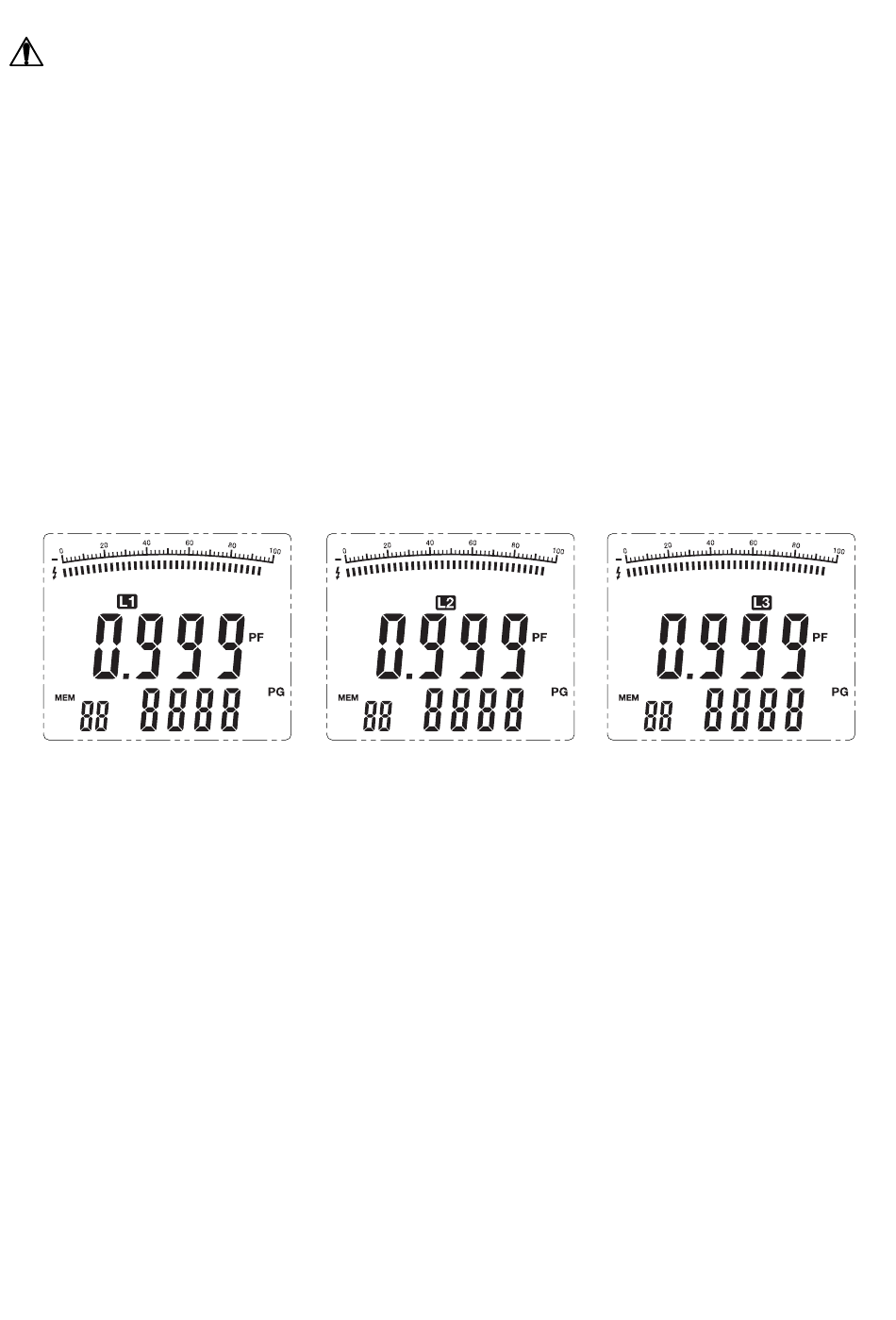

Figure 11
15
PQ2071-fr-FR_V1.3 7/15
