Triphasé, 4 fils des mesures d'alimentation
1.

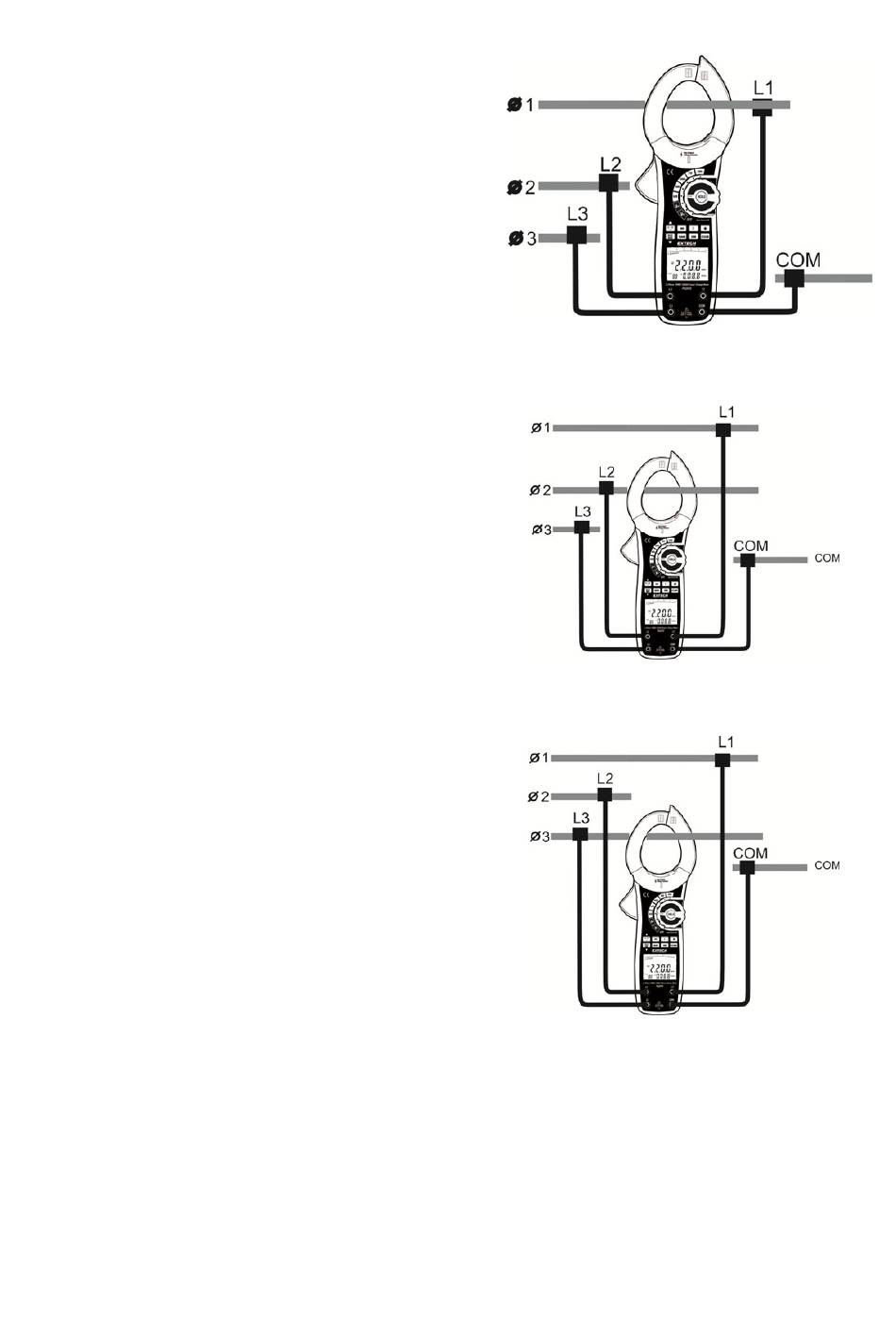

Connectez les quatre câbles de tension,
comme illustré dans la figure 7.
2.
Brider la mâchoire de transformateur autour
des conducteurs de puissance connecté à la
L1 Ligne de tension.
3.
Régler le compteur de kW. Le double
affichage indique la valeur kW de puissance
active et l'angle de phase (PG) valeur.
4.
Appuyez sur le L1-L2-L3 bouton pour choisir
la première phase L1 (voir la figure 8).
5.
Appuyez sur le bouton
la valeur mesurée pour L1. (voir la figure 8)
6.
Déplacer les mâchoires de la pince au
conducteur d'alimentation connecté à la L2
Câble de test de tension.
7.
Appuyez sur le L1-L2-L3 bouton pour choisir la
première phase L2. Le moniteur principal
affiche le kW pour la phase L1 et l'écran
secondaire affiche l'angle de phase (PG).
8.
Appuyez sur le bouton
somme la valeur mesurée pour L2. (La figure 8). Le moniteur principal affiche le kW pour la
phase L2 et l'écran secondaire affiche l'angle de phase (PG).
9.
Déplacer les mâchoires de la pince au
conducteur d'alimentation connecté à la L3
Câble de test de tension.
10. Appuyez sur le L1-L2-L3 bouton pour choisir la
première phase L3. Le moniteur principal
affiche le kW pour la phase L3 et l'écran
secondaire affiche l'angle de phase (PG).
11. Appuyez sur le bouton
somme la valeur mesurée pour L3. (figure 8)
12. Après l'enregistrement de la valeur de mesure
de puissance en kW pour la troisième phase,
appuyez et maintenez enfoncée la touche
somme de kW sur l'affichage principal et kVA sur l'écran secondaire. (figure 9)
13. Appuyez sur le bouton ▲ pour afficher la somme de 3 phases kVAR sur l'écran principal.
14. Appuyez et maintenez enfoncée la touche
fonctionnement normal.
∑
pour enregistrer et ij somme
∑
pour enregistrer et ij
∑
pour enregistrer et ij
∑
∑
11
Figure 7
pendant 1 seconde ij pour afficher le 3 phase
pendant 1 seconde ij pour revenir à un
PQ2071-fr-FR_V1.3 7/15
