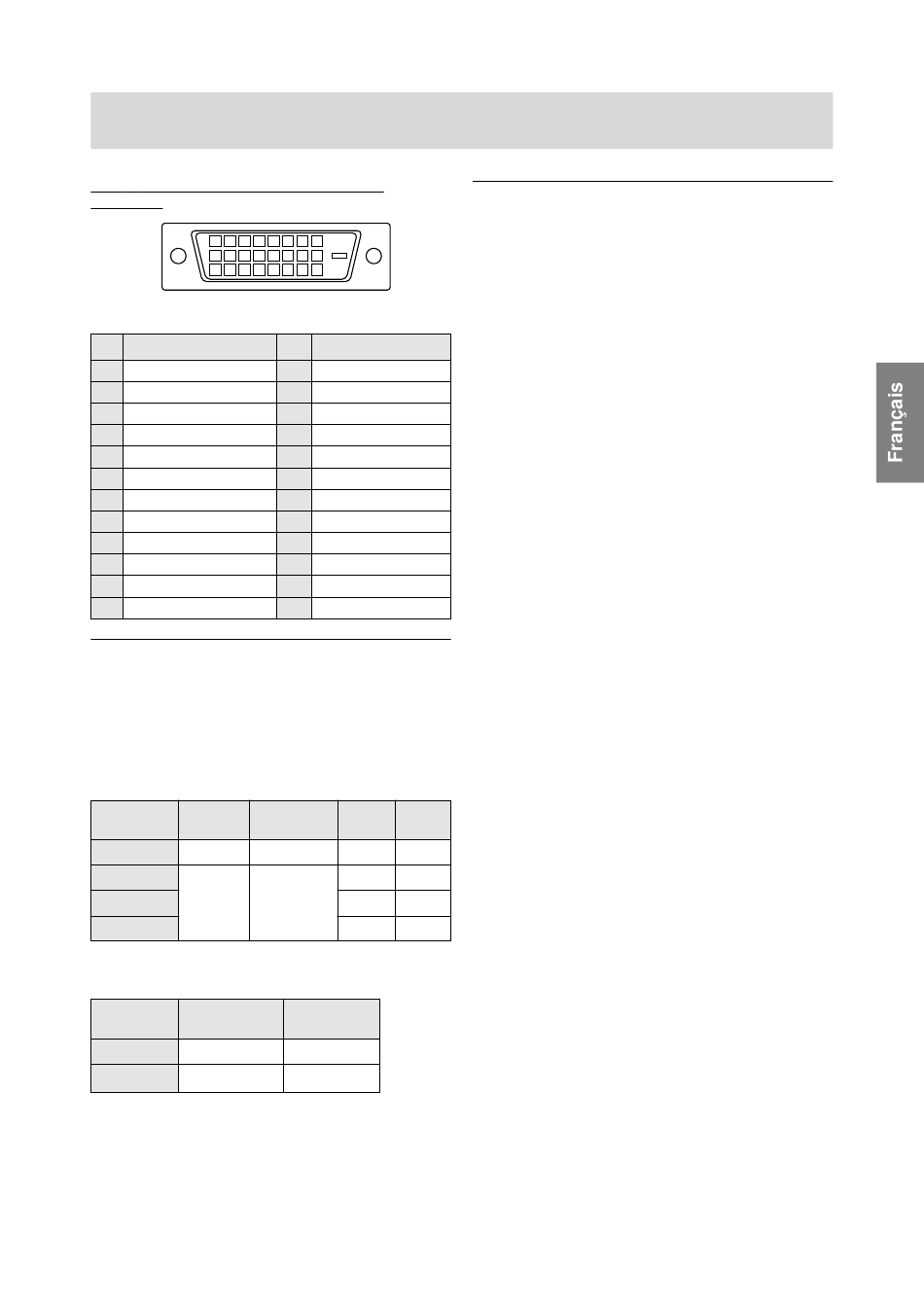

La broche du connecteur d'entrée du signal
numérique
1 2 3 4
9 10 11 12
17 18 19 20
(Connecteur DVI-D à 24 broches)
N° Fonction
1 TMDS données 2-
2 TMDS données 2+
3 Ecran TMDS données 2
4 N.C.
5 N.C.
6 DDC horloge
7 DDC données
8 N.C.
9 TMDS données 1-
10 TMDS données 1+
11 Ecran TMDS données 1 23 Horloge TMDS +
12 N.C.
Gestion de l'alimentation
Le moniteur est basé sur les normes VESA DPMS*1 et
DVI DMPM*2
Pour activer la fonction de gestion de l'alimentation du
moniteur, tant la carte vidéo que l'ordinateur doivent être
conformes aux normes VESA DPMS et DVI DMPM.
*1 DPMS : Display Power Management Signalling
Mode DPMS Écran Consommation H-sync V-sync
Activé Affichage activé
En veille
Affichage
Suspendu
désactivé
Désactivé
*2 DMPM: Digital Monitor Power Management
Mode DPMS Écran
Activé Affichage activé
Désactivé Affichage désactivé
Caractéristiques techniques
5 6 7 8
13 14 15 16
21 22 23 24
N° Fonction
13 N.C.
14 +5V
15 GND
Détection de surchauffe de
16
la prise
17 TMDS données 0-
18 TMDS données 0+
19 Ecran TMDS données 0
20 N.C.
21 N.C.
22 Ecran horloge TMDS
24 Horloge TMDS -
électrique
32W Oui Oui
Non Oui
1,5W Oui Non
Non Non
Consommation
électrique
32W
3W
DDC (Plug & Play)
Ce moniteur supporte la norme VESA DDC (Display Data
Channel).
Le DDC est une norme de signal servant à exécuter les
fonctions Plug & Play sur un moniteur ou un ordinateur. Il
transfère des informations telles que le degré de résolu-
tion entre le moniteur et l'ordinateur. Il est possible d'utili-
ser cette fonction si l'ordinateur utilisé est conforme à la
norme DDC et s'il est réglé de manière à pourvoir détec-
té un moniteur Plug & Play.
Il existe de nombreuses variétés de DDC en raison des
différences entre les systèmes. Ce moniteur fonctionne
selon les DDC1 et DDC2B.
