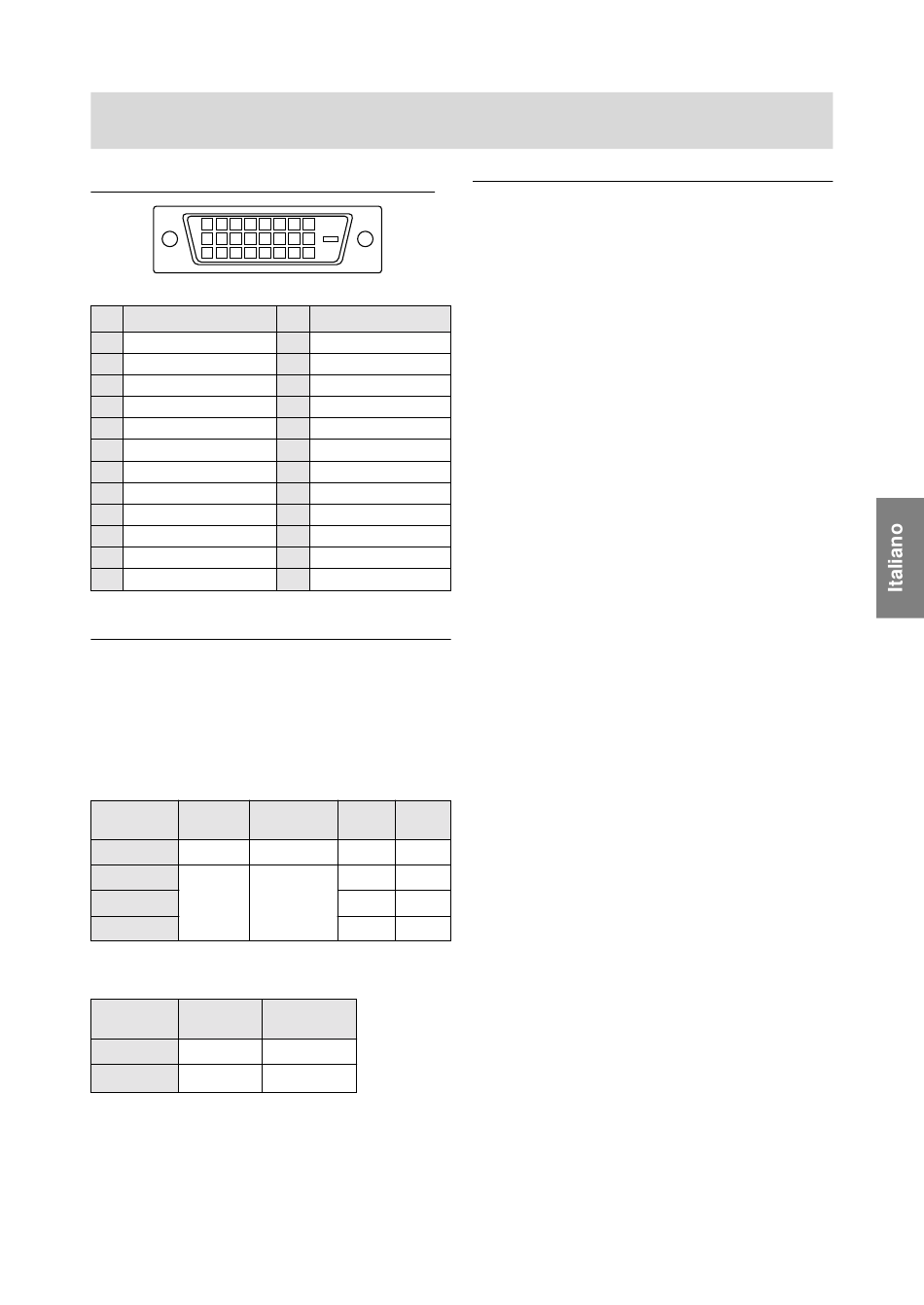

I pin del connettore di ingresso del segnale digitale
1 2 3 4 5
9 10 11 12 13
17 18 19 20 21
(Connettore DVI-D con 24 pin)
N° Funzione
1 Dati TMDS 2-
2 Dati TMDS 2+
3 Dati TMDS 2 schermo
4 N.C.
5 N.C.
6 Clock DDC
7 Dati DDC
8 N.C.
9 Dati TMDS 1-
10 Dati TMDS 1+
11 Dati TMDS 1 schermo
12 N.C.
Gestione dell'energia
Il monitor è basato sulle norme VESA DPMS*1 e DVI
DMPM*2 .
Per attivare la funzione della gestione dell'energia del
monitor, sia la scheda video che il computer devono
essere conformi alle norme VESA DPMS e DVI DMPM.
*1 DPMS: Display Power Management Signalling
Modo
Schermo
DPMS assorbita
ON Attivo
STANDBY
SUSPEND Non attivo
OFF
*2 DMPM: Digital Monitor Power Management
Modo
Schermo
DPMS
ON Attivo
OFF Non attivo
Specifiche
6 7 8
14 15 16
22 23 24
N° Funzione
13 N.C.
14 +5V
15 GND (massa)
16 Rilevamento Hot plug
17 Dati TMDS 0-
18 Dati TMDS 0+
19 Dati TMDS 0 schermo
20 N.C.
21 N.C.
22 Clock TMDS schermo
23 Clock TMDS +
24 Clock TMDS -
Sinc.
Potenza
Sync.
orizzon-
verticale
tale
32W Sì Sì
No Sì
1,5W Sì No
No No
Potenza
assorbita
32W
3W
DDC (Plug & Play)
Questo monitor supporta lo standard VESA DDC
(Display Data Channel).
DDC è uno standard per i segnali per eseguire le
funzioni Plug & Play sul monitor o sul PC. Esso trasferi-
sce delle informazioni, come il grado di risoluzione, tra il
monitor ed il PC. Potete utilizzare questa funzione se il
vostro PC è conforme al DDC e se è impostato in modo
da rilevare il monitor Plug & Play.
Vi sono molte varietà di DDC dovute alle differenze tra i
sistemi. Questo monitor funziona con DDC1 e DDC2B.
