3. Los accesorios para montar los soportes del terminal no se incluyen con el terminal; usted
2.4. Instalación de cables y conectores
Esta sección contiene información para instalar cables y conectores para el terminal IND246,
incluyendo:
·
·
·
·
·
2.4.1. Núcleo de ferrita
Para cumplir con ciertos límites de emisiones de ruido eléctrico y para proteger el IND246 de
interferencias externas, es necesario instalar un núcleo de ferrita en el cable de la célula de carga
conectado al terminal. El núcleo de ferrita se incluye con el terminal básico.
Para instalar la ferrita, simplemente dirija el cable por el centro del núcleo y después enrédelo una
vez por afuera del núcleo y dirija el cable por el centro nuevamente. El cable terminado o los
alambres individuales pueden enredarse sobre la ferrita. Esto debe hacerse lo más cercano a la
caja posible. Vea la Figura 2-14.
64084463 | 02 | 12/2013

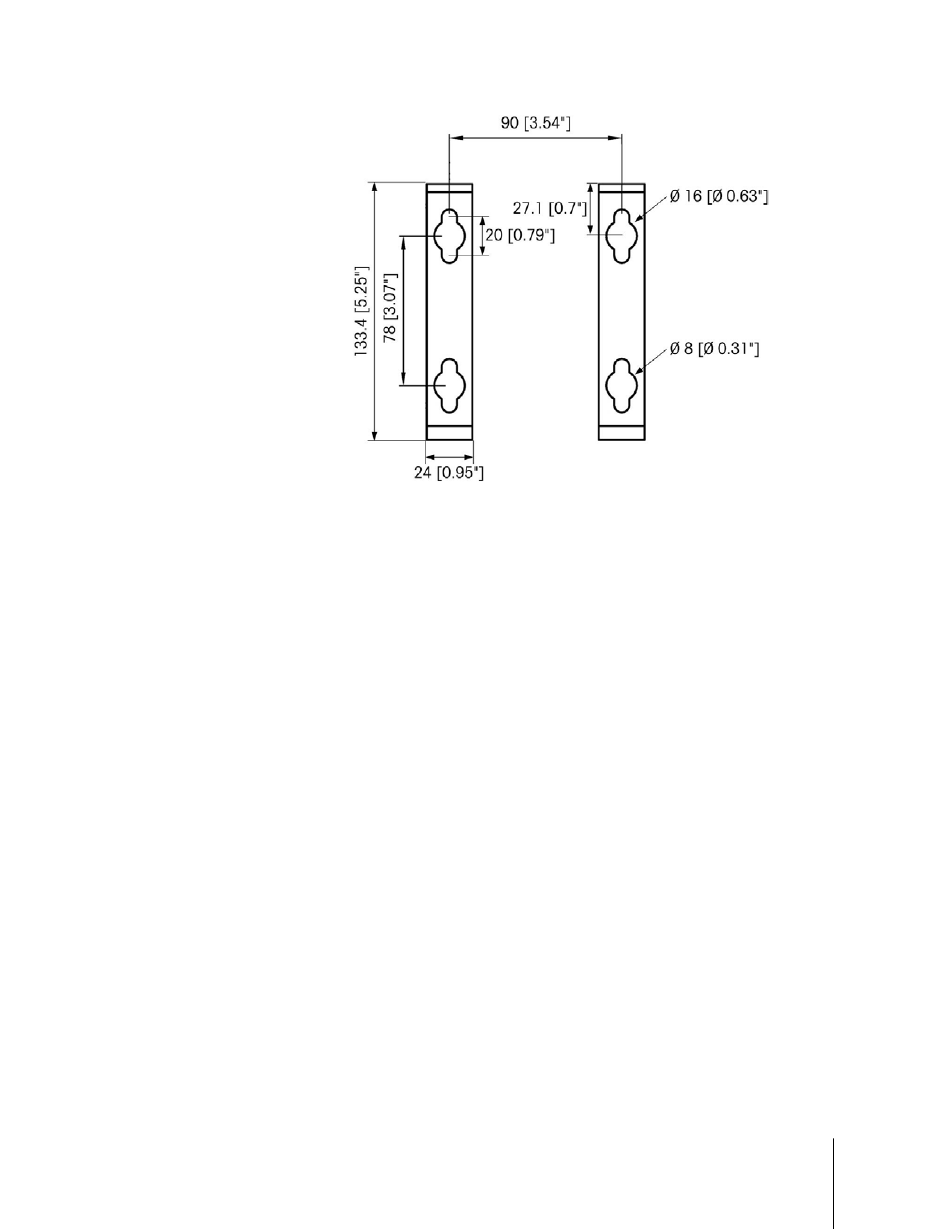

Figura 2-13: Disposición de los orificios para los soportes de montaje
debe comprarlos aparte. Asegúrese de que los accesorios de montaje puedan soportar el peso
del terminal, que es aproximadamente de 2.6 kg (5.8 lb). Monte el soporte del terminal en la
pared con los accesorios que compre.
Núcleo de ferrita
Casquillos para cables
Conexiones para cables de la tarjeta principal
Conexions para POWERCELL
Conexiones de cables para otras opciones
METTLER TOLEDO IND246/IND246 POWERCELL Guía de instalación 2-9
