9. Die Befestigungsmittel zur Montage der Terminalhalterung sind nicht im Lieferumfang des
2.4. Installation von Kabeln und Steckanschlüssen
Dieser Abschnitt enthält Informationen über die Installation von Kabeln und Steckanschlüssen für
das IND246-Terminal, u. a.:
·
·
·
·
·
2.4.1.

Ferritkern

Um gewisse Grenzwerte in Bezug auf Rauschimpulse einzuhalten und das IND246-Terminal vor
externen Einflüssen zu schützen, muss auf dem Wägezellenkabel, das am Terminal angeschlossen
ist, ein Ferritkern installiert werden. Der Ferritkern ist im Lieferumfang des Grundterminals enthalten.
Zum Einbau des Ferritkerns wird das Kabel ganz einfach durch die Kernmitte geführt. Dann wird
das Kabel einmal um die Außenseite des Kerns gewickelt und anschließend erneut durch die Mitte
geführt. Es können entweder das komplette Kabel oder einzelne Drähte durch den Ferritkern
gewunden werden. Dies sollte so nahe wie möglich am Gehäuse erfolgen. Siehe Abbildung 2-14.
64084463 | 02 | 12/2013

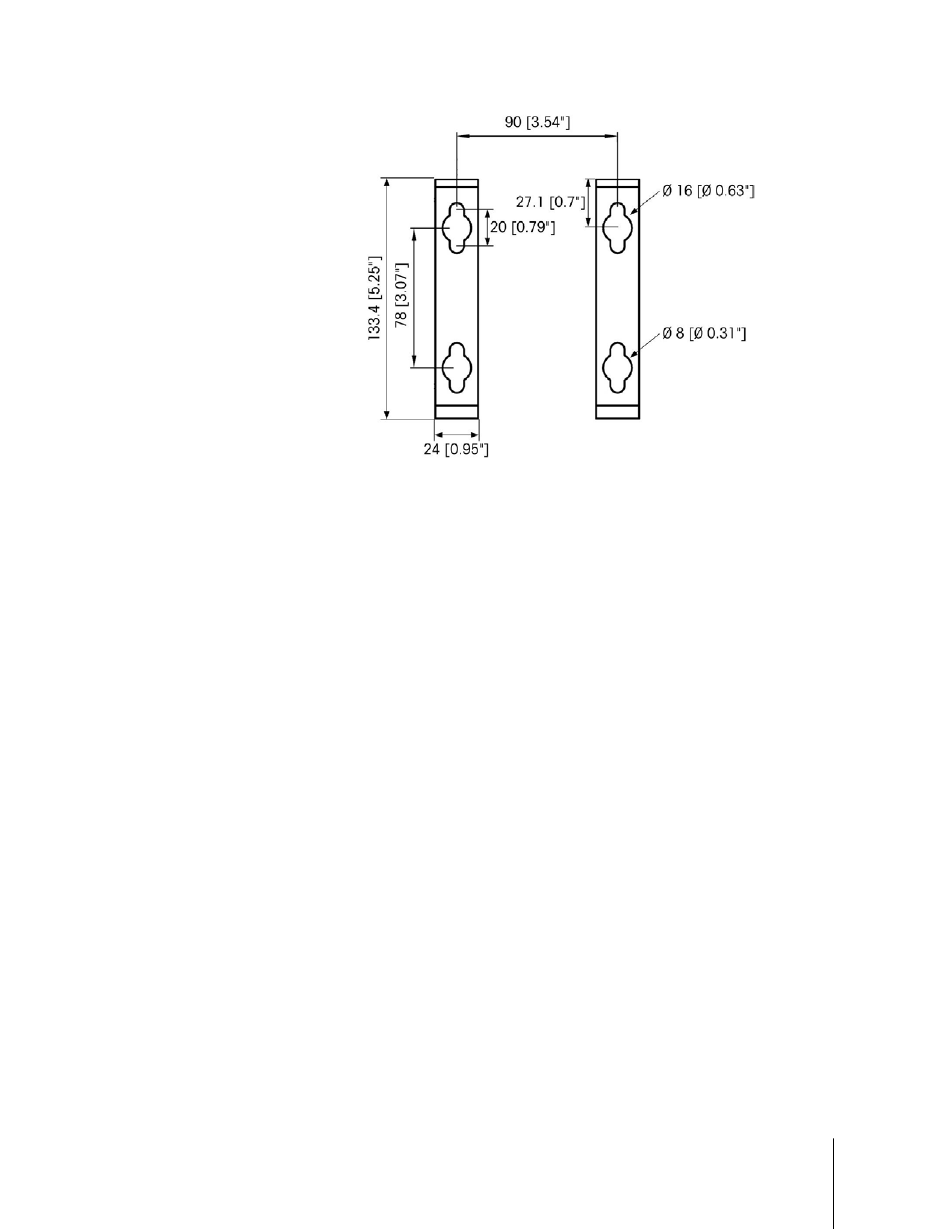

Abbildung 2-13: Lochmuster für Montagehalterungen
Terminals enthalten. Sie müssen lokal bereitgestellt werden. Es muss sichergestellt werden,
dass die Befestigungsmittel das Gewicht des Terminals, das ca. 2,6 kg (5,8 lb) beträgt,
abstützen können. Die Terminalhalterung mit den lokal bereitgestellten Befestigungsmitteln an
der Oberfläche befestigen.
Ferritkern
Kabelstutzen
Verdrahtungsanschlüsse der Hauptplatine
Verdrahtungsanschlüsse der POWERCELL-modell
Verdrahtungsanschlüsse für Optionen
