2.4.5.1. Ethernet-Anschlüsse
Die Ethernet-Optionsplatine (Abbildung 2-57) befindet sich in Position 2 auf der Hauptplatine.
Dieser Port stellt eine 10 Base-T-Verbindung (10 MB) für Ethernet bereit. Die Ethernet-Verbindung
erfolgt über einen standardmäßigen RJ45-Steckanschluss auf der Optionsplatine (siehe Abbildung
2-57).
2.4.5.2. COM2-Anschlüsse
Die COM2-Optionsplatine (Abbildung 2-58) befindet sich in Optionsposition 1 auf der Hauptplatine.
Diese Optionsplatine bietet einen einzelnen seriellen Port mit der Bezeichnung COM2.
Der COM2-Port bietet Anschlüsse für RS-232 und RS-485. Es gibt einen Setup-Parameter, der
ausgewählt werden muss, damit die verwendete Hardware-Verbindung funktioniert. Dieser
Parameter steuert die Sende- und Empfangsleitungen. Verbindungsdetails entnehmen Sie Abbildung
2-23 und Abbildung 2-60.
2-30 METTLER TOLEDO IND246/IND246 POWERCELL Installationshandbuch

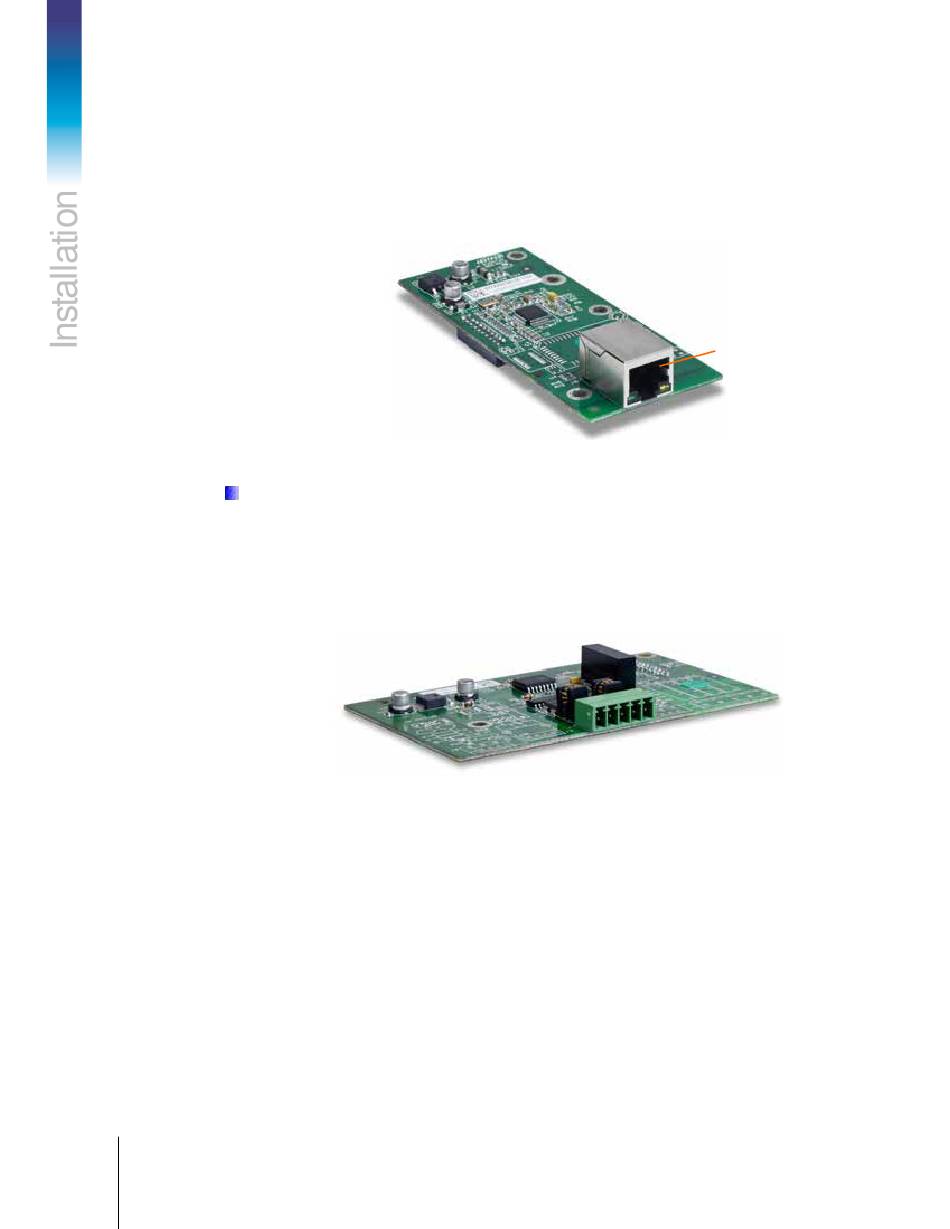

Abbildung 2-57: Optionsplatine für Ethernet-Anschluss
Wichtig: Beim Installieren der Ethernet-Option muss das Ethernet-Etikett aus dem Satz am
Gehäuse und in der Nähe des Ethernet-Steckanschlusses angebracht werden.
Abbildung 2-58: COM2-Optionsplatine
RJ45-Steckanschluss
