2.4.3. Verdrahtungsanschlüsse der Hauptplatine
Nachdem das Gehäuse des IND246-Terminals für raue Umgebungen geöffnet wurde, können
Anschlüsse an den Klemmenleisten auf der Hauptplatine hergestellt werden (siehe Abbildung
2-18).
2-12 METTLER TOLEDO IND246/IND246 POWERCELL Installationshandbuch
Tabelle 2-2: Kabelstutzenzuweisungen
Standardausrichtung der
Kabelstutzen
1 Netzstromkabel / Keine*
2
3
4
5
6
* Akkumodellzuweisung
Wägezellen
anschluss
Anschluss
Option 1
Anschluss
Option 2

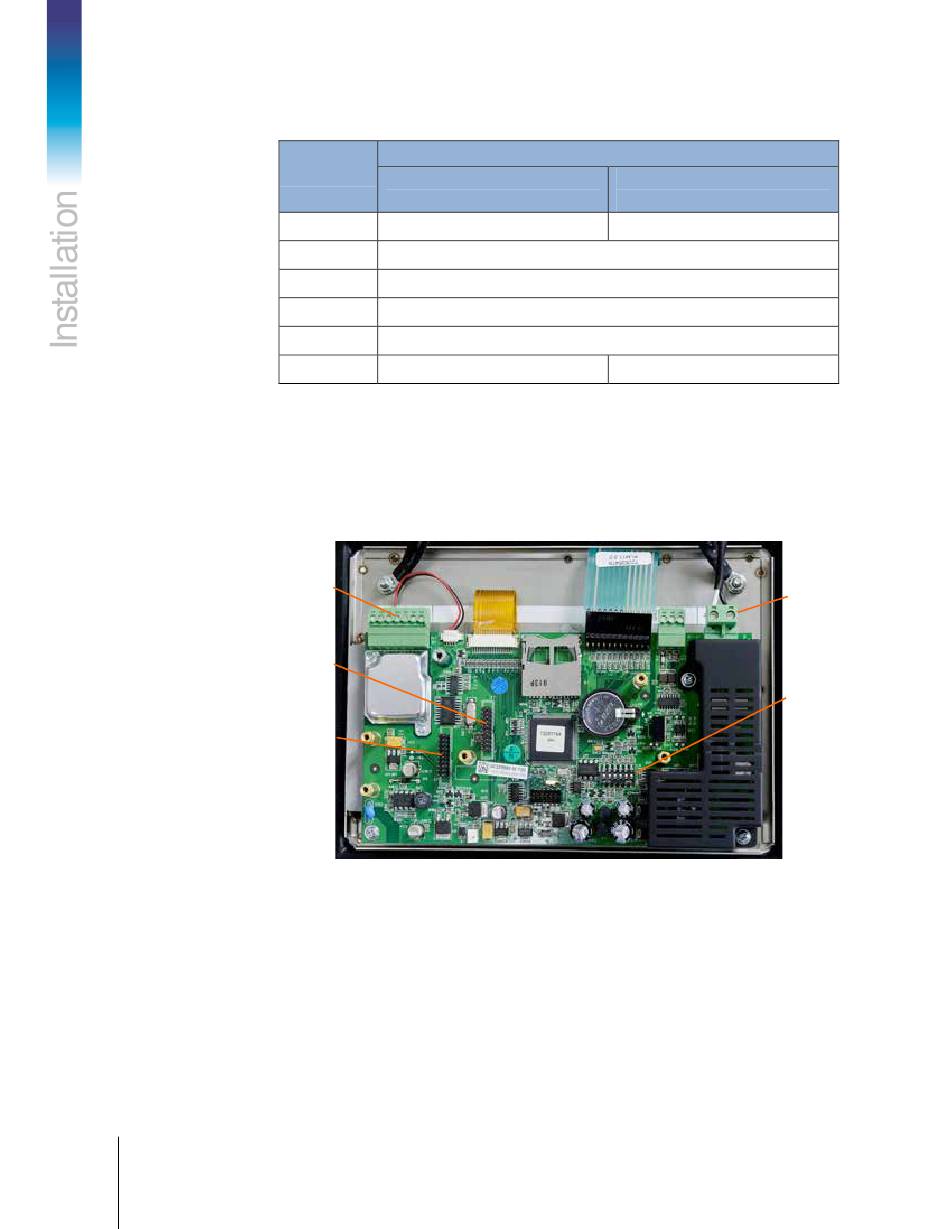

Abbildung 2-18: IND246-Hauptplatine Anschlüsse, Netzstrommodell
Zuweisung
Vorderplatte
COM1
COM2
Digitaler I/O
Digitaler I/O / Ethernet / USB
Wägezellenkabel
Umgekehrte Ausrichtung der
Vorderplatte
Wägezellenkabel
Netzstromkabel / Keine*
Wechsel-
stromanschluss
DIP-
Schalter
64084463 | 02 | 12/2013
