Aircone Q6 WDMX
L'Aircone Q6 WDMX peut être utilisé avec une console de contrôle en mode contrôle ou sans console en
mode autonome
Panneau de contrôle
Mode de contrôle
Les appareils sont reliés individuellement sur un câble de transmission de données, et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement la fois suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant du socle vous permet d'assigner les adresses DMX du
projecteur. Il s'agit du premier canal avec lequel l'Aircone répond à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil est doté de 12 canaux.
Si vous utilisez plusieurs Aircone, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX du premier Aircone devrait être 1 (001) ; celle du second Aircone devrait être
1 +12 = 13 (013) ; celle du troisième Aircone devrait être 13 +12 = 25 (025), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Aircone
correctement. Si un ou deux Aircone partagent une même adresse, ils fonctionneront de la même
manière.
Contrôle :
Après avoir défini les adresses de tous les Aircone, vous pouvez commencer à les faire fonctionner par le
biais de votre console d'éclairage.
Remarque : une fois allumé, l'Aircone détecte automatiquement si des données DMX 512 sont reçues ou
non.
Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne clignote pas.
Le problème peut être lié au fait que :
•
le câble XLR venant du contrôleur n'est pas connecté à l'entrée de l'Aircone Q6 WDMX.
•
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils de signaux sont permutés dans la prise entrante.
Remarque : Il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
L'écran s'éteint au bout de 60 secondes
Si vous n'appuyez sur aucun bouton pendant 60 secondes, l'affichage s'éteint.
Pour allumer l'affichage, appuyez sur le bouton MODE, SETUP, UP ou DOWN.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code commande : 40314

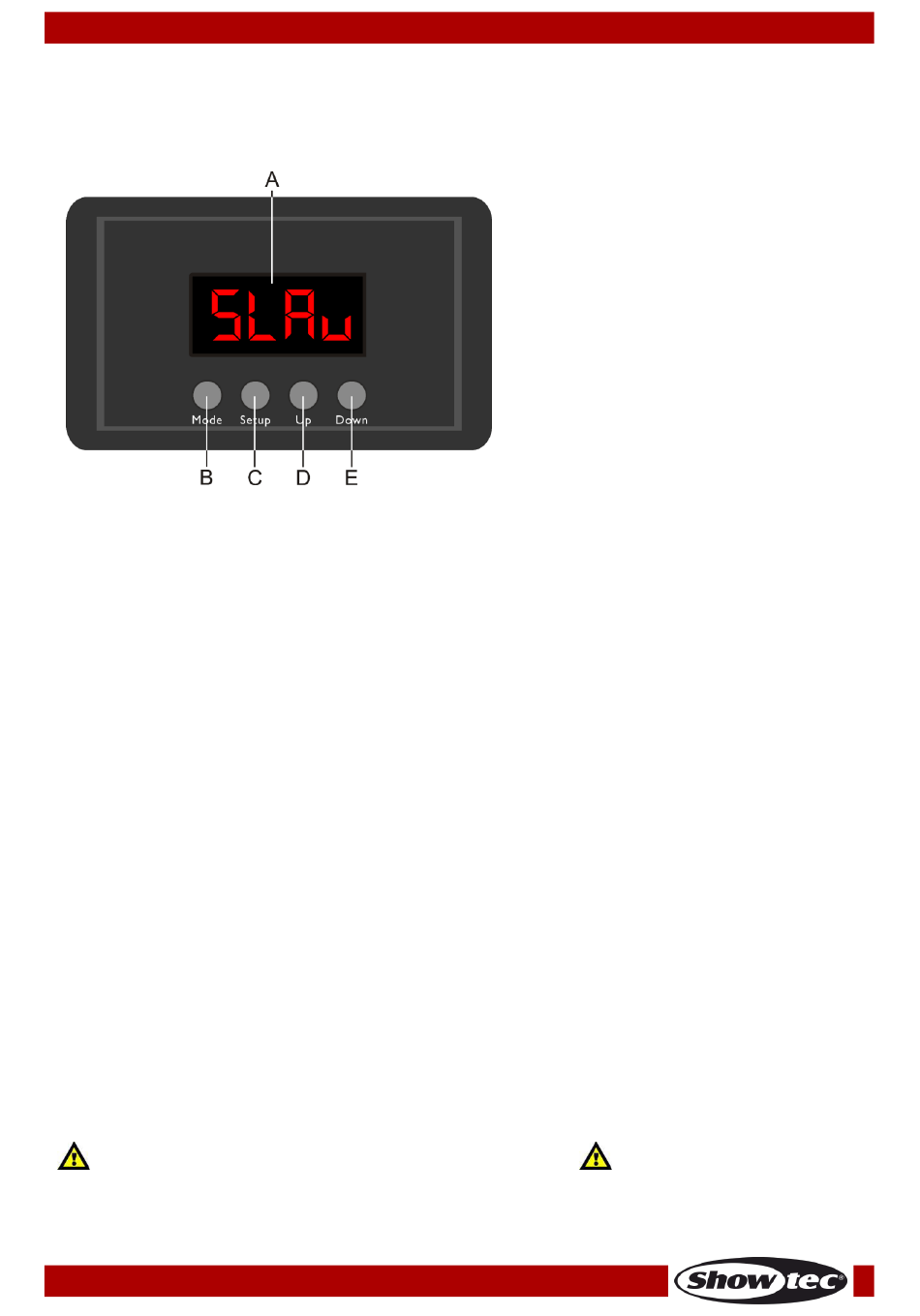

A) Écran LED
B) Bouton MODE
C) Bouton SETUP
D) Bouton UP (défilement vers le haut)
E) Bouton DOWN (défilement vers le bas)
