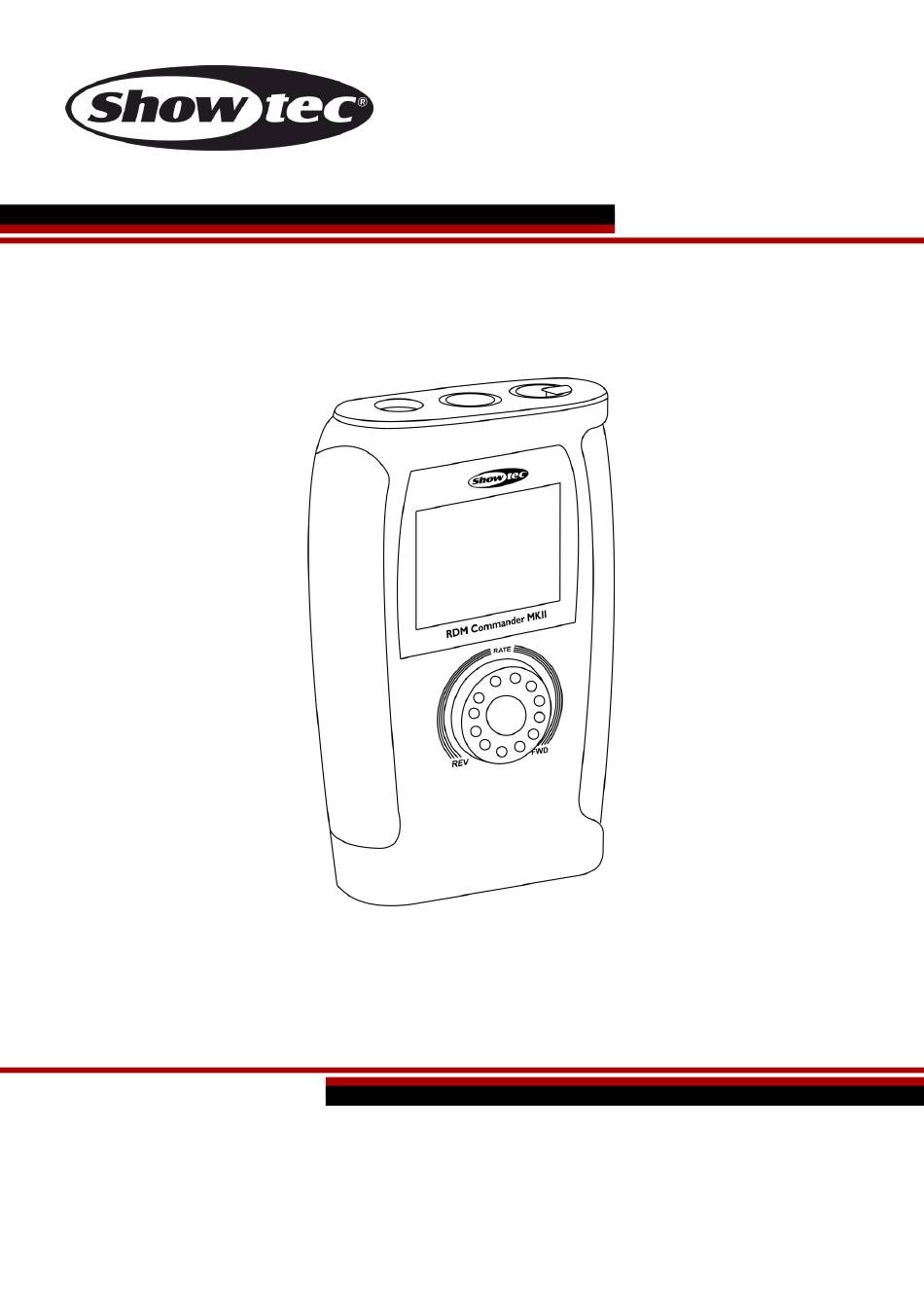

- Page 1 MODE D’EMPLOI FRANÇAIS RDM Commander MKII Code produit : 50550 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
RDM Commander MKII Table des matières Avertissement ..................................2 Consignes de déballage ............................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................3 Branchement à la prise secteur ..........................3 Instructions de renvoi ..............................4 Réclamations ................................. 4 Description de l’appareil ..............................5 Présentation ................................... -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : RDM Commander MKII de Showtec Adaptateur DMX, pour 3 broches mâle vers 5 broches femelle ... -
Page 4: Important
Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 5: Instructions De Renvoi
RDM Commander MKII Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits renvoyés sans numéro RMA seront refusés. -
Page 6: Description De L'appareil
Description de l’appareil Caractéristiques Le RDM Commander MKII de Showtec est un outil de test pour les appareils d’éclairage à LED. Il peut être utilisé pour tester tous les paramètres et est entièrement compatible avec les protocoles DMX-512, RDM et MIDI. Cet appareil peut également être utilisé en tant que console de contrôle RDM, et contrôler des appareils grâce à... -
Page 7: Haut Et Bas
RDM Commander MKII Haut et bas Fig. 02 03) Connecteur d’adaptateur d’alimentation entrante 9V C.C. 04) Voyants à LED d’avertissement de tension 05) Fente micro SD 06) Indicateur LED d’alimentation 07) Interrupteur d’alimentation ON/OFF 08) Prise de transmission sortante de signaux DMX / RDM à 5 broches 09) Prise de transmission entrante de signaux DMX / RDM à... -
Page 8: Installation
RDM Commander MKII Installation Retirez tout le matériel d’emballage du RDM Commander MKII. Veiller à retirer tous les coussinets de mousse et de plastique. Brancher tous les fils. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. -
Page 9: Modes De Contrôle
RDM Commander MKII Modes de contrôle 1. Test DMX-512 Grâce à ce menu, vous pouvez surveiller l’intégralité DMX de l’appareil, et tester le signal DMX reçu de l’appareil DMX connecté, ou envoyer à l’appareil DMX connecté. 01) Faites tourner la molette de défilement pour sélectionner DMX-512 Test dans le menu principal. -
Page 10: Dmx Data Receive (Réception De Données Dmx)
RDM Commander MKII 1.2. DMX Data Receive (réception de données DMX) 01) Faites tourner la molette de défilement pour sélectionner DMX Data Receive dans le menu DMX-512 test. 02) Appuyez sur la molette de défilement pour ouvrir le sous-menu. 03) L’écran affiche : 04) Si un signal DMX est reçu, vous pouvez voir les niveaux en sortie sur le schéma. - Page 11 RDM Commander MKII 06) Appuyez sur la molette pour confirmer et l’écran affiche : 07) En mode Single vous pouvez faire défiler les 4 options à l’aide de la molette ; Channel, mode, Channel Level et Speed (vitesse). 08) Sélectionnez Channel pour définir avec quel canal un signal DMX est envoyé (La plage de réglage est comprise entre 001-512) ou Tous les canaux.
- Page 12 RDM Commander MKII 17) Sélectionnez Color Demo Mode dans le sous-menu DMX 512 Send, et l’écran affiche : 18) Dans ce mode, vous pouvez régler le type de pixel, le canal de départ, le volume principal (master), la vitesse ou la durée de fondu.
-
Page 13: Rdm Data Test (Test Des Données Rdm)
RDM Commander MKII 2. RDM Data Test (test des données RDM) Grâce à ce menu, vous pouvez obtenir des informations à propos de l’appareil connecté, et vous pouvez également contrôler l’appareil. 01) Faites tourner la molette de défilement pour sélectionner RDM Data Test dans le menu principal. - Page 14 RDM Commander MKII 05) Si un appareil est détecté, l’écran affiche : 06) L’écran affiche les informations en temps réel sur l’appareil. 07) Tournez la molette de défilement pour sélectionner Para, et vous pouvez obtenir des informations et contrôler l’appareil connecté.
- Page 15 RDM Commander MKII 14) Sélectionnez Set Parameter et appuyez sur la molette, et l’écran affiche par exemple : 15) Pour commencer, sélectionnez Start Identify ou Stop Identify pour arrêter l’identification. 16) Sélectionnez Only Self pour choisir trois différentes options ; Only Self, Same mfrs ou All Device.
- Page 16 RDM Commander MKII 26) Pour définir l’adresse DMX, sélectionnez le paramètre DMX Start Address, et l’écran affichera : 27) Tournez la molette pour sélectionner Get Parameter ou Set Parameter. 28) Sélectionnez Get Parameter et appuyez sur la molette, et l’écran affiche: 29) Sélectionnez Fresh pour mettre à...
-
Page 17: Mise À Jour De L'appareil Rdm
RDM Commander MKII 2.2 Mise à jour de l’appareil RDM Remarque : La mise à jour doit être entreprise par un technicien qualifié et autorisé. 01) Faites tourner la molette de défilement pour sélectionner Update RDM Device dans le menu principal RDM. -
Page 18: Midi
RDM Commander MKII 09) Sélectionnez Quitter pour revenir sur le sous-menu précédent. Appuyez sur la molette de défilement pour confirmer. 10) Sélectionnez Quitter pour revenir au menu principal. Appuyez sur la molette de défilement pour confirmer. 3. MIDI Grâce à ce menu, vous pouvez tester le signal d’un appareil MIDI. -
Page 19: Test Des Fils
RDM Commander MKII 4. Test des fils Grâce à ce menu, vous pouvez vérifier si les fils sont endommagés ou non. 01) Faites tourner la molette de défilement pour sélectionner CABLE Test dans le menu principal. 02) Appuyez sur la molette de défilement pour ouvrir le menu. - Page 20 RDM Commander MKII 04) Tournez la molette de défilement pour faire défiler les options et définir le TX start code, RX start code, Auto Identify, 16bit Format, Format, Contrast level, Backlight Off, Auto Mask Device, DMX Output When RDM ou DMX Output Level.
-
Page 21: Entretien
RDM Commander MKII 09) Sélectionnez Quitter pour revenir au menu principal. Appuyez sur la molette de défilement pour confirmer. Entretien L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés par un expert, chaque année, au cours d’un test d’acceptation L’utilisateur doit s’assurer que les aspects liés à... - Page 22 RDM Commander MKII Problème Cause (s) probable (s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé Un ou plusieurs et que les fils soient correctement appareils ne branchés. fonctionnent pas Le fusible interne a grillé. • Rapportez l’appareil à votre revendeur Showtec.
-
Page 23: Spécifications Du Produit
RDM Commander MKII Spécifications du produit Modèle : RDM Commander MKII de Showtec Alimentation : Un adaptateur d’alimentation 9V DC/500mA. Consommation : Dimensions : 170 x 100 x 40 mm (l x L x H) Poids : 0,28 kg Détails : Intégré... -
Page 24: Dimensions
RDM Commander MKII Dimensions Code produit : 50550... - Page 25 ©2017 Showtec...
