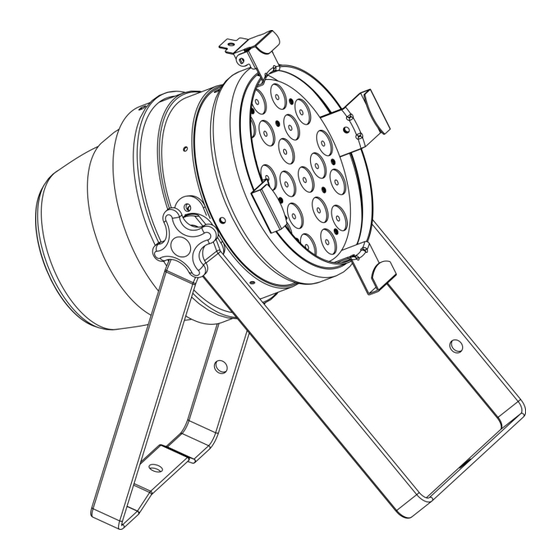

- Page 1 MANUEL FRANÇAIS Par 64 Short 21 x RGB 3-in-1 V1 Code commande : 42462 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Par 64 Short 21 x RGB 3-in-1 Table des matières Avertissement ..................................2 Instructions pour le déballage ........................... 2 Durée de vie prévue de la LED ..........................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement au secteur ............................ -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Par 64 Short 21 x RGB 3-in-1 Showtec 1 cadre de couleur ... - Page 4 Laissez l’appareil hors tension et à température ambiante. • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Par 64 Short 21 x RGB 3-in-1 • À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’unité fonctionner sans surveillance. • N’essayez pas de shunter la protection thermostatique ou les fusibles. -
Page 6: Branchement Au Secteur
Par 64 Short 21 x RGB 3-in-1 Le Par 64 peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. -
Page 7: Instructions De Retour
Par 64 Short 21 x RGB 3-in-1 Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. -
Page 8: Description De L'appareil
Par 64 Short 21 x RGB 3-in-1 Description de l’appareil Caractéristiques Le Par 64 Short 21 x RGB 3-in-1 est un parcan LED avec une grande puissance en sortie et des effets d’excellente qualité. Tension d’entrée : 100 - 240 V, 60 / 50Hz ... -
Page 9: Panneau Avant
Par 64 Short 21 x RGB 3-in-1 Panneau avant Schéma 02 01) Clip de maintien du cadre de couleur 02) 21 LED 3W RGB 03) Supports de montage avec vis d’inclinaison 04) Vis de réglage Code commande : 42462... -
Page 10: Panneau Arrière
11) Sortie du connecteur de signal DMX 3 broches Installation Retirez tout le matériel d'emballage du Par 64 Short 21 x RGB 3-in-1. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. -
Page 11: Clip De Maintien Du Cadre De Couleur
Par 64 Short 21 x RGB 3-in-1 Clip de maintien du cadre de couleur 01) Appuyez et maintenez le clip de maintien du cadre de couleur. 02) Insérez le cadre de couleur dans le support. 03) Relâchez le clip de maintien du cadre de couleur afin de verrouiller le cadre de couleur en place. -
Page 12: Plusieurs Pars (Contrôle Maître/Esclave)
Par 64 Short 21 x RGB 3-in-1 Plusieurs Pars (contrôle maître/esclave) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez un câble XLR à 3 broches pour connecter les Pars 64. -
Page 13: Plusieurs Pars (Contrôle Dmx)
Par 64 Short 21 x RGB 3-in-1 Plusieurs Pars (contrôle DMX) 01) Fixez l’effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). -
Page 14: Connexion De L'appareil
Par 64 Short 21 x RGB 3-in-1 Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. -
Page 15: Panneau De Contrôle
Par 64 Short 21 x RGB 3-in-1 Le Par 64 Short 21 x RGB 3-in-1 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle A) Affichage LED rouge à 4 caractères Bouton MODE C) Bouton UP (défilement vers le haut) -
Page 16: Vue D'ensemble
Par 64 Short 21 x RGB 3-in-1 Vue d’ensemble Code commande : 42462... -
Page 17: Options Du Menu Principal
Par 64 Short 21 x RGB 3-in-1 Options du menu principal (Mode DMX-512 ) mode 1 canal (Mode DMX-512 ) mode 2 canaux (Mode DMX-512 ) mode 3 canaux (Mode DMX-512 ) mode 7 canaux (Mode manuel) Rouge (Mode manuel) Vert... -
Page 18: Mode Automatique
Par 64 Short 21 x RGB 3-in-1 02) Lorsque l'écran affiche appuyez sur les boutons UP/DOWN pour augmenter/réduire l'intensité des LED. La plage de réglage de chaque couleur est comprise entre 00 et 99, de sombre à lumineux. Vous pouvez combiner les couleurs RED (rouge), GREEN (vert) et BLUE (bleu) pour créer une très vaste gamme de couleurs. -
Page 19: Canaux Dmx
Par 64 Short 21 x RGB 3-in-1 Canaux DMX 1 canal Canal 1 – couleurs Non fonctionnel 7-13 Couleur 1 14-20 Couleur 2 21-27 Couleur 3 28-34 Couleur 4 35-41 Couleur 5 42-48 Couleur 6 49-55 Couleur 7 56-62 Couleur 8... -
Page 20: Canaux
Par 64 Short 21 x RGB 3-in-1 2 canaux Canal 1 – couleurs Non fonctionnel 7-13 Couleur 1 14-20 Couleur 2 21-27 Couleur 3 28-34 Couleur 4 35-41 Couleur 5 42-48 Couleur 6 49-55 Couleur 7 56-62 Couleur 8 63-69... -
Page 21: Canaux
Par 64 Short 21 x RGB 3-in-1 7 canaux Canal 1 – Rouge ( le variateur d'intensité doit être ouvert et le canal 6 doit être réglé sur une valeur comprise entre 0 et 35 0-255 Réglage graduel Rouge, de sombre à plus clair Canal 2 –... - Page 22 Par 64 Short 21 x RGB 3-in-1 Canal 5 – Fréquence du stroboscope ( le variateur d'intensité doit être ouvert et le canal 6 doit être réglé sur une valeur comprise entre 0 et 35 0-255 Réglage de la fréquence du stroboscope, de basse à élevée Canal 5 –...
-
Page 23: Entretien
04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Par 64 Short 21 x RGB 3-in-1 ne requiert presque pas d’entretien. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 24: Dépannage
Il se peut que le problème soit lié : à l’alimentation, aux LED ou au fusible. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) La LED Rapportez le Par 64 à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 22 pour remplacer le fusible. - Page 25 Par 64 Short 21 x RGB 3-in-1 Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé et Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé •...
-
Page 26: Spécifications Du Produit
Par 64 Short 21 x RGB 3-in-1 Spécifications du produit Modèle : Par 64 Short 21 x RGB 3-in-1 Showtec Tension d’entrée : 100 - 240 V C.A. / 60 / 50Hz Consommation électrique : 75W (pleine puissance) Raccordement DMX : 30 pièces... -
Page 27: Dimensions
Par 64 Short 21 x RGB 3-in-1 Dimensions Code commande : 42462... - Page 28 Par 64 Short 21 x RGB 3-in-1 Code commande : 42462...
- Page 29 Par 64 Short 21 x RGB 3-in-1 Code commande : 42462...
- Page 30 ©2015 Showtec...
