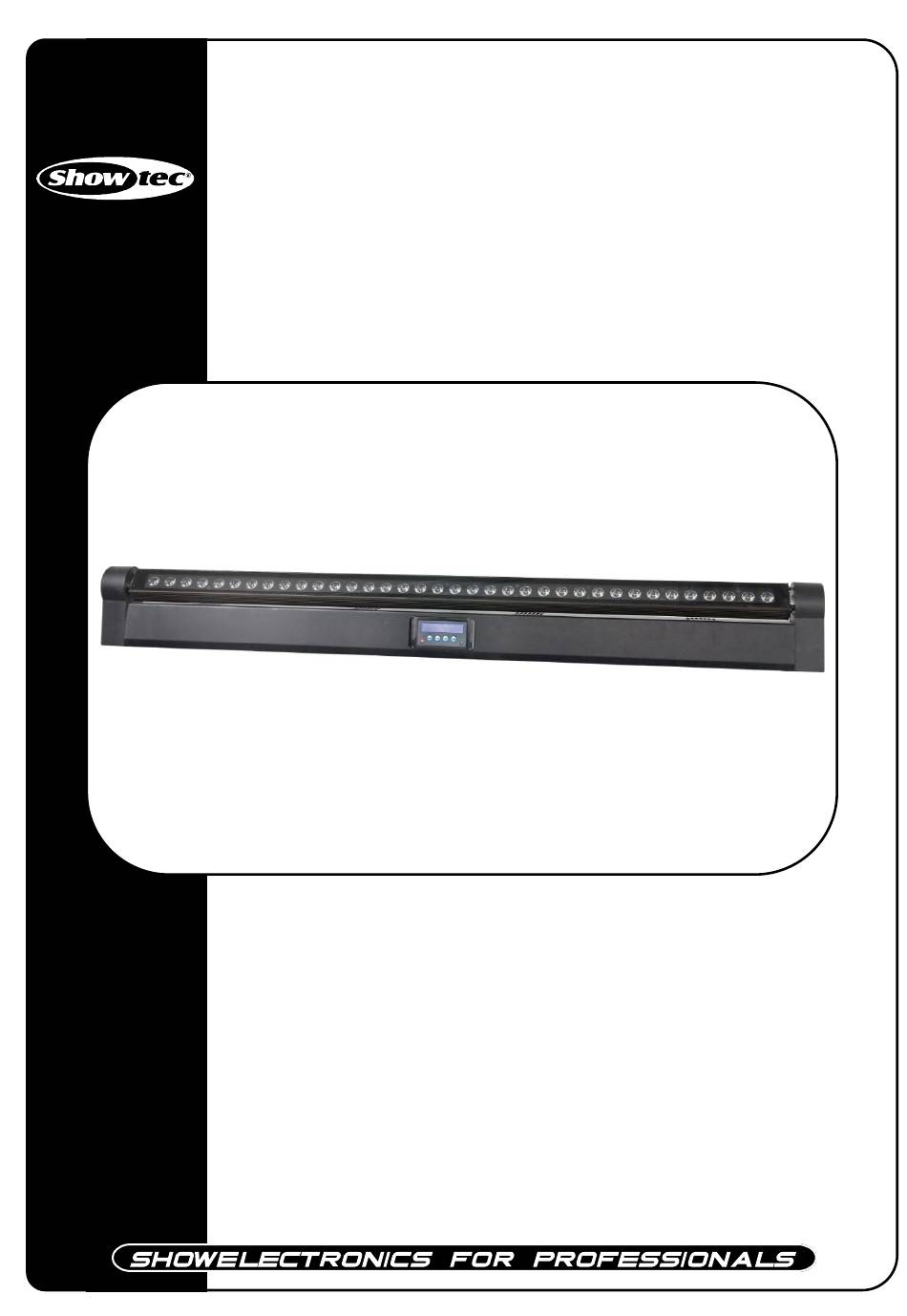

- Page 1 Sunstrip Pro RGB ORDERCODE 42566 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Page 2 Pour plus d'informations : iwant@showtec.info Showtec vous propose une qualité et un prix parmi les meilleurs du marché. Par conséquent, revenez chez Showtec une prochaine pour un équipement d’éclairage toujours plus incroyable. Offrez-vous toujours le meilleur-- avec Showtec !
-
Page 3: Table Des Matières
Showtec Guide du produit Sunstrip Pro RGB™ Avertissement..............…...……………………………….…………..…….…… Consignes de sécurité…………………………………………………………………….……………….….………. Utilisations Principales…………...………………………………………………………………………..…..….……. Fixation………...……………………………………………………………………………………………..….……… Procédure de retour..………………………………………………..............Réclamations..……………………………………………….................. Description..….........……….……………………………............Caractéristiques et Vue générale………………………………………..…............. Arrière………………………………………………………………………..............Installation...........……………………………………..…............ Configuration et fonctionnement........…..…………………………….…........Modes de contrôle…………………….…………………………………………………………….……..………….. Sunstrip Pro RGB unique (Programmes intégrés)…………………………………………………………… Sunstrip Pro RGB unique (Commande sonore)…………………………………………………………….. -
Page 4: Avertissement
AVERTISSEMENT POUR VOTRE PROPRE SÉCURITÉ, MERCI DE BIEN VOULOIR LIRE ATTENTIVEMENT CE MANUEL D’INSTRUCTIONS AVANT TOUTE UTILISATION DE L’APPAREIL ! ù Instructions de déballage Immédiatement après réception du produit, déballez soigneusement le carton et vérifiez-en le contenu afin de vous assurer que toutes les parties ont été fournies et qu’elles sont en bon état. Informez immédiatement le revendeur et conservez l’emballage pour inspection si une ou plusieurs parties semblent avoir été... - Page 5 Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante de la pièce dans laquelle il se trouve. Si votre appareil Showtec ne fonctionne pas correctement, cessez immédiatement son utilisation. Emballez l'unité solidement (de préférence dans son emballage d'origine), et confiez-le à votre revendeur Showtec pour réparation.
-
Page 6: Fixation
USAGE Cet appareil n'est pas conçu pour un fonctionnement permanent. L’arrêt régulier de l’appareil permettra de garantir sa qualité du fonctionnement dans le temps La distance minimum entre la sortie de lumière et la surface éclairée doit être supérieure à 1.5 mètres. La température ambiante maximum t = 45°C ne doit jamais être dépassée. -
Page 7: Réclamations
Procédure de restitution La marchandise retournée doit être envoyée en poste prépayée et dans l'emballage d'origine, les étiquettes ne seront pas fournies. L’emballage doit comporter un étiquetage clair et un Numéro d'Autorisation de Retour (Numéro RMA). Les produits retournés sans numéro RMA seront refusés. Highlite n'acceptera ni les marchandises retournées ni aucune responsabilité. -
Page 8: Description
Description de l'appareil Caractéristiques Sunstrip Pro RGB est un système à DEL de Showtec. • Tension : 110V/60Hz ou 220V/50Hz CA (CE) • Consommation de puissance : Max : 110W • Fusible : 250V / T2A • Déclenchement Audio : Mic intégré... -
Page 9: Installation
Installation Retirez tous les éléments ayant servi à l’emballage du Sunstrip Pro RGB. Vérifiez que toute la mousse et le rembourrage en plastique ont été enlevés. Branchez tous les câbles. N’autorisez aucune alimentation électrique avant que l’intégralité du système ne soit installée et branchée correctement. -
Page 10: Sunstrip Pro Rgb Multiples (Commande Dmx)
Sunstrips Pro RGB multiples (Commande DMX) Branchez l’extrémité du cordon d’alimentation dans une prise électrique adaptée. 2. Utilisez un câble XLR 3 broches pour brancher le dispositif Sunstrip. 3. Branchez l’unité comme indiqué sur la Figure 4. Branchez un câble à signal DMX pour relier la prise DMX «... -
Page 11: Panneau De Commande
Panneau de commande Lorsque que le voyant est allumé, le Sunstrip Pro RGB reçoit le signal DMX. Fig. 5 A. Ecran DEL E. Touche Up (en haut) B. Alimentation DEL F. Touche Down (en bas) C. Touche MENU G. DEL DMX D. -
Page 12: Vue D'ensemble Du Menu
VUE D'ENSEMBLE DU MENU Uniquement au démarrage... -
Page 13: Mode Système
Utilisez la touche MODE pour naviguer parmi les 4 options du menu. Affichée uniquement au démarrage !!!! Numéro de version V2.1 Mode Système (Page 12) Mode Moto (Page 14) Configuration du système (Page 15) Mode Système... -
Page 14: Mode Autoc
Mode Système Appuyez sur la touche Menu jusqu’à ce que l’écran suivant affiche : Utilisez les touches Up/Down (Haut/Bas) pour naviguer entre les options Autoc, Son, DMX ou Esclave : 1. Mode Autoc 2. Mode de commande sonore (Sound) 3. Mode DMX 4. -
Page 15: Mode De Commande Sonore (Sound)
2. Mode de commande sonore (Sound) Accédez au menu de programmation sonore (Sound) en appuyant sur la touche ENTER (ENTRÉE). Appuyez sur la touche MENU pour revenir en arrière. Vous pouvez ajuster le Programme sonore désiré de 01-16 en utilisant les touches UP/DOWN (Haut/Bas). En appuyant une deuxième fois sur la touche ENTER (ENTRÉE), il est possible de modifier la sensibilité... -
Page 16: Mode Moto
Mode Moto Appuyez sur la touche MODE jusqu’à ce que l’indication suivante s’affiche sur l’écran : Utilisez les touches Up/Down (Haut/Bas) pour naviguer entre les options Autom et Keep : 1. Moto Automatic Accédez au menu Autom en appuyant sur la touche ENTER (ENTRÉE). Appuyez sur la touche MENU pour revenir en arrière. -
Page 17: Configuration Du Système D'esclave
Configuration du système d’esclave Appuyez sur la touche MODE jusqu’à ce que l’indication suivante s’affiche sur l’écran : Utilisez les touches Up/Down (Haut/Bas) pour passer des modes Slave number (Nombre d'esclaves), Wait Time (Temps d’attente), Backlight (Projecteur de fond) et Set Software (Logiciel de configuration) : 1. -
Page 18: Modes Dmx
Modes DMX 9 canaux DMX (Mode 1) Canal 1 - Mouvement vertical (Tilt) Faites glisser l’élément coulissant vers le haut pour déplacer le Sunstrip verticalement (TILT). Ajustez graduellement la tête à partir d’une des extrémités de l’élément coulissant vers l’autre (0-255, 128 centre). -
Page 19: Canaux Dmx (Mode 2) Del Divisées En 4 Sections
16 canaux DMX (Mode 2) DEL divisées en 4 sections Canal 1 - Mouvement vertical (Tilt) Faites glisser l’élément coulissant vers le haut pour déplacer le Sunstrip verticalement (TILT). Ajustez graduellement la tête à partir d’une des extrémités de l’élément coulissant vers l’autre (0-255, 128 centre). La tête peut pivoter à... -
Page 20: 112 Canaux Dmx (Mode 3) 36 Del, Commandées Chacune Séparément
112 canaux DMX (Mode 3) 36 DEL, commandées chacune séparément Canal 1 - Mouvement vertical (Tilt) Faites glisser l’élément coulissant vers le haut pour déplacer le Sunstrip verticalement (TILT). Ajustez graduellement la tête à partir d’une des extrémités de l’élément coulissant vers l’autre (0-255, 128 centre). - Page 21 Canal 106 – DEL 34 Bleu 0-255 Ajustement graduel du Rouge de 0 à100% Canal 107 – DEL 35 Rouge 0-255 Ajustement graduel du Vert de 0 à100% Canal 108 – DEL 35 Vert 0-255 Ajustement graduel du Bleu de 0 à 100% Canal 109 –...
-
Page 22: Câbles De Connexion
Câbles de connexion Prenez soin des câbles de connexion, tenez-les toujours par les connecteurs et évitez les nœuds et les torsions lorsque vous les enroulez : Cela permettra d'augmenter leur durée de vie et leur fiabilité, ce qui constitue un avantage. Vérifiez périodiquement que vos câbles sont en bon état, qu'ils sont installés correctement et que tous leurs contacts fonctionnent parfaitement : un grand nombre de problèmes surviennent en raison de câbles inadaptés ou défectueux. -
Page 23: Dépannage
Réponse : Le problème peut provenir de trois zones potentielles : l’alimentation, les diodes ou le fusible. 1. L’alimentation. Vérifiez que l’unité est branchée à une prise électrique adaptée. 2. Les diodes. Retournez le Sunstrip Pro RGB à votre revendeur Showtec. 3. Le fusible. Remplacez le fusible. Consultez la page 20 relative au remplacement du fusible. - Page 24 Problème Cause(s) probable(s) Solution L’appareil n’est pas alimenté · Vérifiez que l’alimentation et les câbles sont Un ou plusieurs branchés. appareils sont Fusible principale grillé. · Remplacez le fusible. complètement hors usage. Les appareils se Le contrôleur n'est pas branché. ·...
- Page 25 Spécifications du produit Modèle : Sunstrip Pro RGB Showtec Tension : 110V/60Hz ou 220V/50Hz CA (CE) Puissance absorbée : Max : 110W Fusible : 250V / T2A Déclenchement Audio : Mic intégré Entrée DMX : Prise mâle XLR 3 broches Sortie DMX : Prise femelle XLR 3 broches Mouvement vertical 270º...
