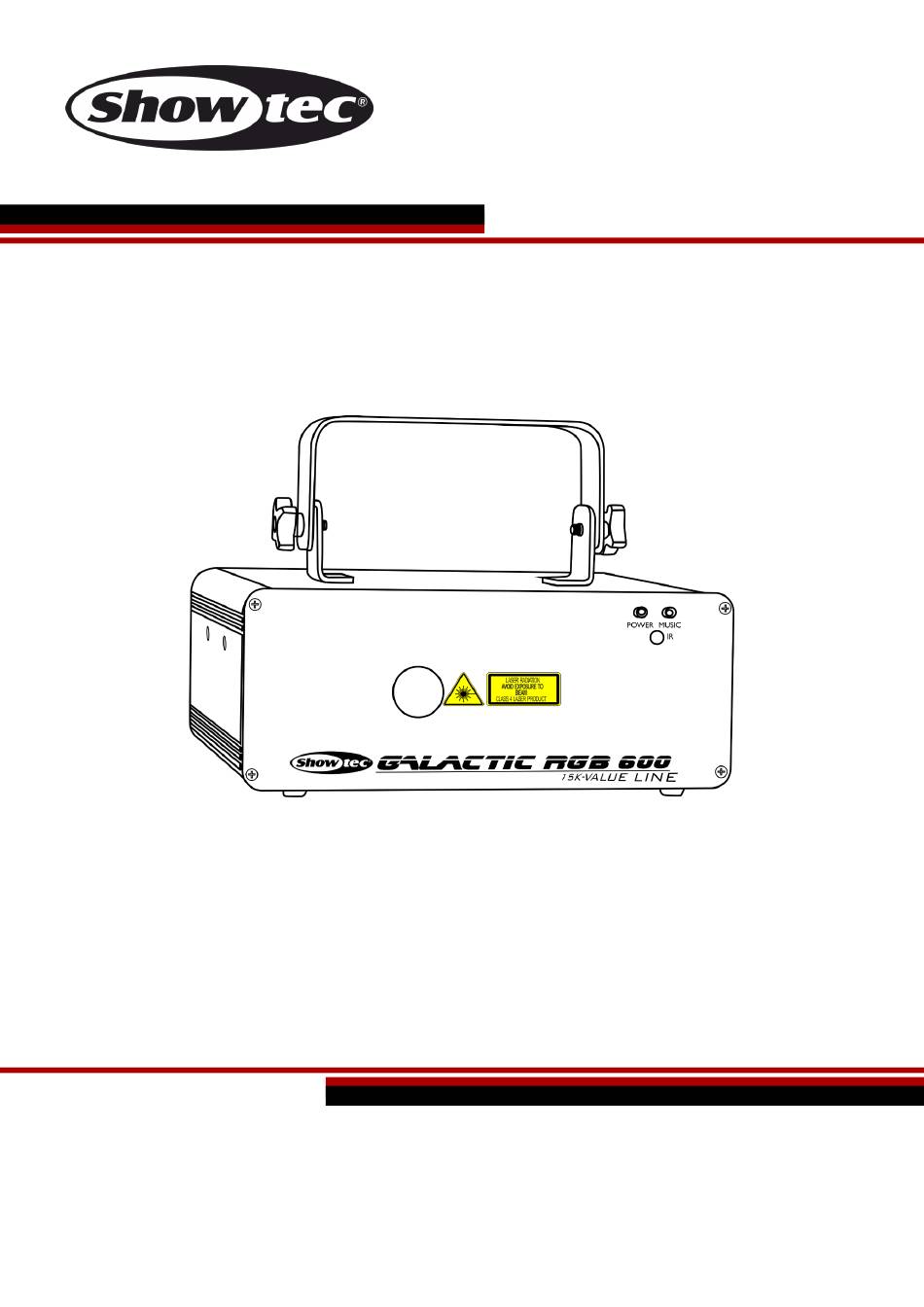

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Galactic RGB-600 Value Line Code commande : 51325 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Galactic RGB-600 Value line Table des matières Avertissement ..................................2 Consignes de déballage ............................2 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Norme de sécurité pour un laser de classe 4 ......................5 Fixation .................................... 7 Branchement à la prise secteur ..........................8 Instructions de renvoi ..............................
- Page 3 S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Galactic RGB-600 Value Line ● Cordon d’alimentation CEI (1,5 m). ●...
- Page 4 Galactic RGB-600 Value line Consignes de sécurité Toute personne impliquée dans l’installation, le fonctionnement et l’entretien de cet appareil doit : ● être qualifiée ; ● suivre les consignes de ce manuel. Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé...
- Page 5 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 6 Galactic RGB-600 Value line ● GARANTIE : d’un (1) an à compter de la date d’achat. Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.
- Page 7 Galactic RGB-600 Value line ATTENTION : ÉVITEZ TOUTE EXPOSITION AU FAISCEAU. Évitez de regarder directement la lumière du laser. N’exposez jamais de manière intentionnelle votre regard à la radiation du laser. Déclaration de conformité Pour sa classification, votre laser a été conçu en conformité avec les normes FDA et CEI.
- Page 8 Galactic RGB-600 Value line Étiquette récapitulative comprenant le numéro de modèle, le numéro de série, la date de fabrication et les étiquettes d’avertissement au sujet de la lumière laser, d’annulation de la garantie et de boîtier encastré. Sécurité laser et informations relatives à la conformité...
- Page 9 Galactic RGB-600 Value line Procédure : ● Si le laser est suspendu à un plafond ou à une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer le laser au système de fixation avec support de montage.
- Page 10 Galactic RGB-600 Value line Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number).
- Page 11 Galactic RGB-600 Value line Description de l’appareil Caractéristiques Le Showtec Galactic RGB 600 est un laser avec une grande puissance en sortie et des effets d’excellente qualité. ● En utilisant plusieurs unités ensemble, vous pourrez créer un très bon spectacle lumineux à un prix abordable.

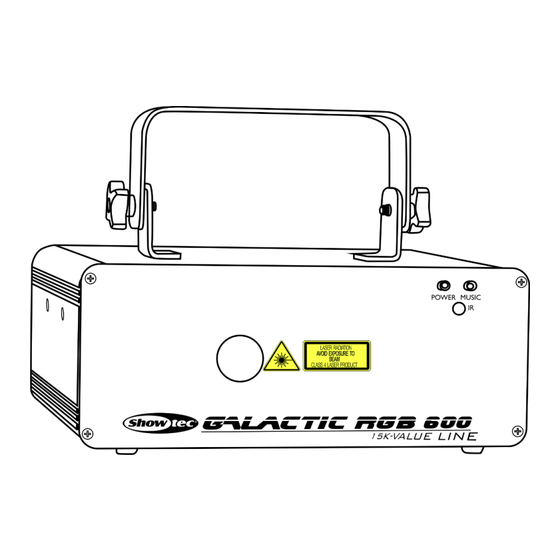

- Page 12 Galactic RGB-600 Value line Présentation Schéma 1 01) Support de montage avec vis d’inclinaison 02) Lentille laser 03) Témoin LED d’alimentation (rouge) 04) Télécommande infrarouge 05) Témoin LED de contrôle sonore (bleu) Panneau arrière Schéma 2 06) Panneau de contrôle + boutons de menu 07) Microphone intégré...
- Page 13 Galactic RGB-600 Value line Installation Retirez tout le matériel d’emballage du Galactic. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.
- Page 14 Galactic RGB-600 Value line Exclusion de responsabilité Vous devez savoir que dans certains pays il existe des normes régissant l’utilisation des appareils lasers. Nous vous recommandons donc fortement de vérifier les lois nationales auprès des autorités. Nous déclinons toute responsabilité en cas d’écarts, de changements ou d’adaptations éventuels concernant l’usage licite des appareils lasers.
- Page 15 Galactic RGB-600 Value line Vous pouvez utiliser les mêmes fonctions sur l’appareil maître, comme cela est décrit à la page 19 (programme automatique ou contrôle sonore). Cela signifie que vous pouvez définir le mode d’opération que vous voulez sur l’appareil maître et faire en sorte que tous les appareils esclaves réagissent de la même manière.
- Page 16 Galactic RGB-600 Value line Configuration DMX de plusieurs Galactic Schéma 4 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 51325...
- Page 17 Câble DAP Audio DMX Terminator à 3 broches Code commande FLA42. ● Câble DAP Audio DMX Terminator à 5 broches Code commande FLA43. Le Galactic RGB-600 Value Line peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Code commande : 51325...
- Page 18 Galactic RGB-600 Value line Panneau de commande Écran LED Bouton FUNC C) Bouton UP Bouton DOWN Bouton ENTER Schéma 5 Mode de contrôle Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle.
- Page 19 Galactic RGB-600 Value line Vue d’ensemble Le Galactic RGB-600 Value Line affiche le numéro de sa version uniquement au démarrage ! Code commande : 51325...
- Page 20 Galactic RGB-600 Value line Options du menu principal Programmes automatiques/contrôle sonore Motifs pour programme automatique/contrôle sonore Sensibilité au son Adresse DMX Mode esclave Contrôle par télécommande Mode motifs Vous pouvez modifier seulement certains réglages lorsque l’affichage clignote. Si vous ne parvenez pas à modifier une valeur, appuyez une fois sur le bouton FUNC et modifiez ensuite la valeur.
- Page 21 Galactic RGB-600 Value line Le logiciel va alors exécuter un show laser préprogrammé. Dans ce mode, il est impossible de modifier la vitesse et les caractéristiques du show. 3. Sensibilité au son Ce menu vous permet de régler la sensibilité du programme de contrôle sonore.
- Page 22 Galactic RGB-600 Value line Télécommande Bouton Fonction Description On/Off Appuyez sur le bouton ON/OFF pendant 2 secondes pour activer les différents modes, à l’exception du mode esclave. Mode programme Appuyez sur le bouton pour activer le mode programme automatique automatique.
- Page 23 Galactic RGB-600 Value line Canaux DMX 17 canaux Canal 1 – programmes intégrés/contrôle sonore 0-20 Laser éteint 20-40 (programme automatique rapide) 41-100 (programme automatique lent) 101-120 (programme de contrôle sonore lent) 121-180 (programme de contrôle sonore rapide) 181-200 (motif de programme automatique) 201-220 (motif de contrôle sonore)
- Page 24 Galactic RGB-600 Value line 210-255 Zoom avant et arrière de lent à rapide Canal 7 – vitesse du zoom (le canal 1 doit être réglé sur une valeur comprise entre 221 et 255 0-255 Zoom allant de rapide à lent Canal 8 –...
- Page 25 Galactic RGB-600 Value line Canal 16 – déplacement sur l’axe Y (le canal 1 doit être réglé sur une valeur comprise entre 221 et 255 0-127 128 positions fixes différentes sur l’axe Y 128-191 Mouvement dans le sens des aiguilles d’une montre allant de lent à...
- Page 26 Galactic RGB-600 Value line Motifs Groupe Canaux DMX 0-15 16-31 32-47 48-63 64-79 80-95 96-111 112-127 128-143 144-159 160-175 176-191 192-207 208-223 224-239 240-255 Code commande : 51325...
- Page 27 Galactic RGB-600 Value line Maintenance Le Showtec Galactic ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Nettoyez le verre frontal avec un nettoyant vitres et un chiffon doux.
- Page 28 : à l’alimentation, au laser ou au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) Le laser. Rapportez le Galactic à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 26 pour remplacer le fusible.
- Page 29 Galactic RGB-600 Value line Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse ● Vérifiez que l’appareil est allumé et les appareils ne câbles correctement branchés. fonctionnent pas Le fusible principal a grillé ● Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
- Page 30 Galactic RGB-600 Value line Spécifications du produit Modèle : Galactic RGB-600 Value Line Tension d’entrée : 100-240 V C.A., 50/60 Hz Alimentation continue : 20 W Fusible : T1,6 A/250 V Dimensions : 205 x 250 x 190 mm (I x L x H) (support inclus)
- Page 31 Galactic RGB-600 Value line Dimensions Code commande : 51325...
- Page 32 Galactic RGB-600 Value line Remarques Code commande : 51325...
- Page 33 Galactic RGB-600 Value line Code commande : 51325...
- Page 34 Galactic RGB-600 Value line Code commande : 51325...
- Page 35 ©2018 Showtec...
