Galactic RGB-600 Value line

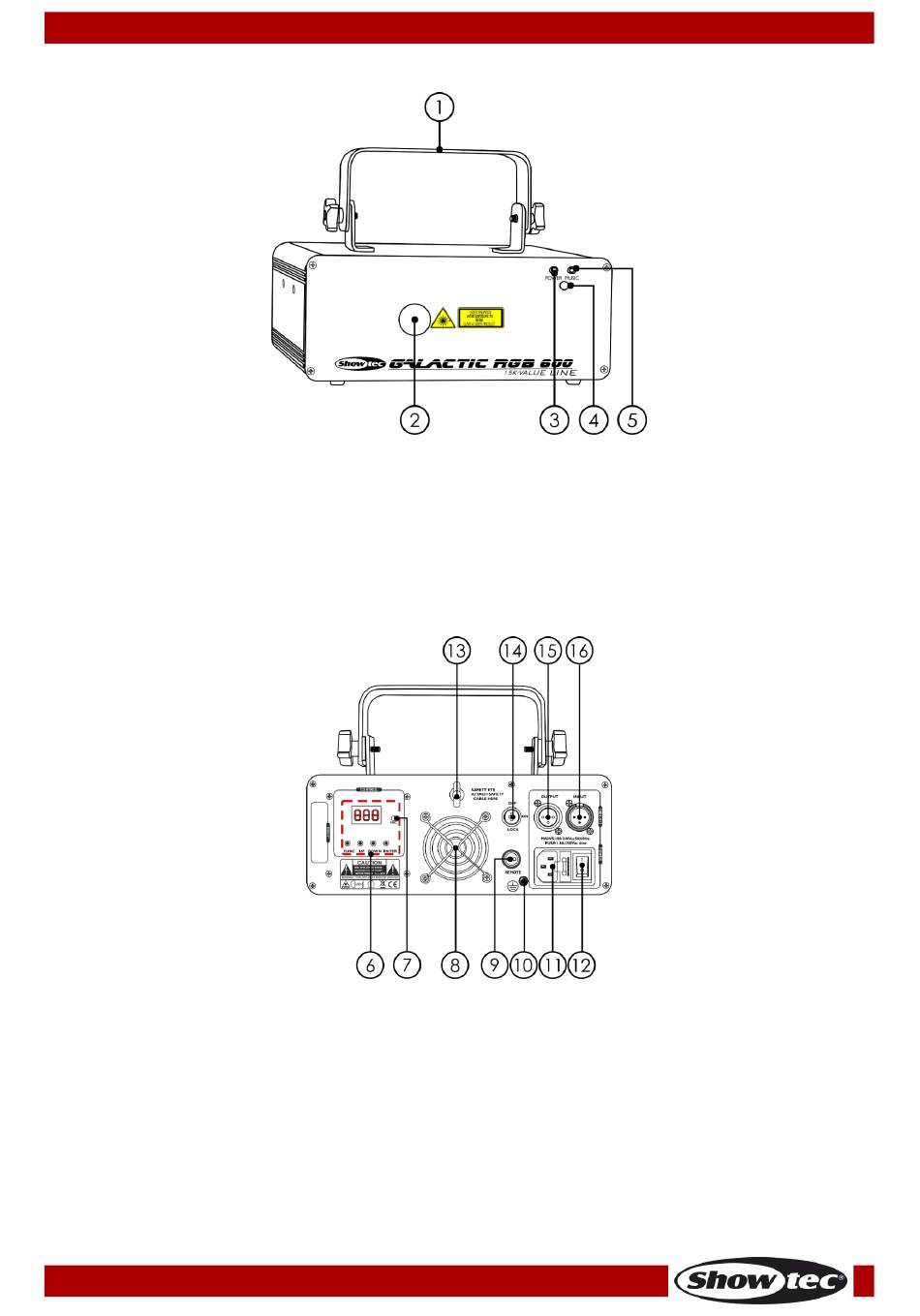

Présentation
01) Support de montage avec vis d'inclinaison
02) Lentille laser
03) Témoin LED d'alimentation (rouge)
04) Télécommande infrarouge
05) Témoin LED de contrôle sonore (bleu)
Panneau arrière
06) Panneau de contrôle + boutons de menu
07) Microphone intégré
08) Ventilateur de refroidissement
09) Fiche de verrouillage à commande sans fil
10) Connexion de mise à la terre
11) Connecteur d'alimentation IEC C.A. 100-240 V + fusible T1,6 A/250 V
12) Interrupteur d'alimentation ON/OFF
13) Œillet de sécurité
14) Système Interlock
15) Sortie du connecteur de signal DMX 3 broches
16) Entrée du connecteur de signaux DMX à 3 broches
Code commande : 51325
11
Schéma 1
Schéma 2
