Galactic RGB-600 Value line
Panneau de commande
Mode de contrôle
Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation
suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Galactic répond au contrôleur.
Si vous utilisez la console, retenez que l'appareil est équipé de 17 canaux.
Si vous utilisez plusieurs Galactics, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX du premier Galactic devrait être 1 (001) ; celle du second Galactic devrait
être 1 + 17 = 18 (018) ; celle du troisième Galactic devrait être 18 + 17 = 035 (035), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Galactic
correctement. Si au moins deux Galactics partagent une même adresse, ils fonctionneront de la même
manière.
Contrôle :
après avoir défini les adresses de tous les Galactic, vous pouvez commencer à les faire fonctionner par le
biais de vos consoles d'éclairage.
Remarque : une fois allumé, le Galactic détecte automatiquement si des données DMX 512 sont reçues
ou non. Si aucune donnée est reçue, le problème peut être lié au fait que :
●
le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Galactic ;
●
le contrôleur n'est pas branché ou est défectueux, le câble ou la console est défectueux ou les
câbles de signaux sont permutés dans la prise entrante.
Remarque : il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
Code commande : 51325

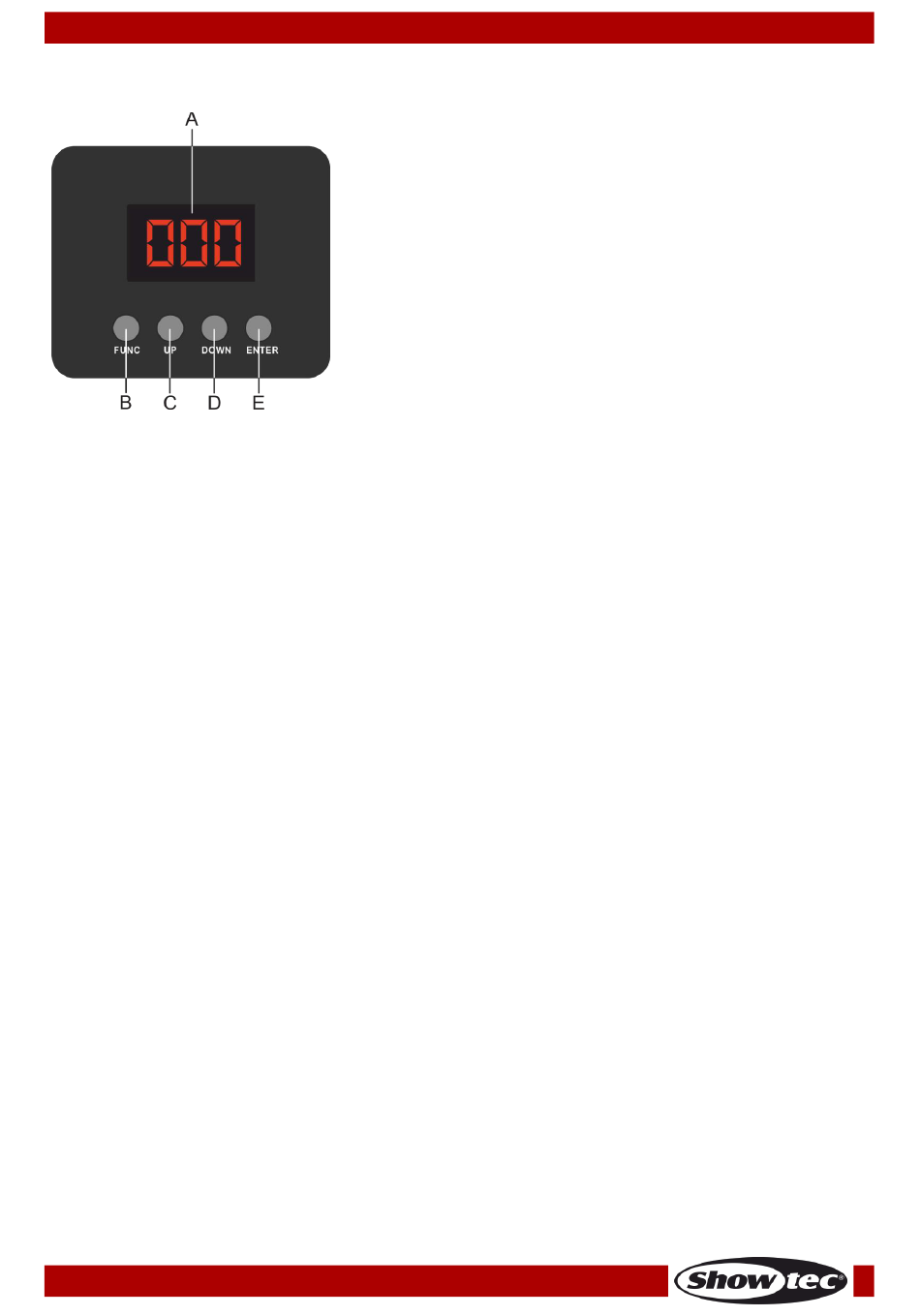

A)
Écran LED
B)
Bouton FUNC
C) Bouton UP
D)
Bouton DOWN
E)
Bouton ENTER
Schéma 5
17
