TESTER LE CÂBLE ET DÉTERMINER SA LONGUEUR
Lorsque la valeur NVP d'un câble est réglée, il est possible de déterminer la
longueur du câble en mode Test. Comme indiqué dans la section Préparation
du test de câble, l'extrémité du câble à tester qui n'est pas connectée au
testeur doit être ouverte (non raccordée). Si un câble est branché sur un
circuit dont l'impédance est semblable à l'impédance caractéristique
du câble, les résultats de test pourraient être inexacts.
• Tester un câble :
1. Connectez le câble à tester de la manière indiquée dans la section
Préparation du test de câble.
2. La connexion entre l'appareil et le câble à tester doit être aussi
courte que possible pour s'assurer que le Ranger™ TDR ne détecte
pas l'impédance au point de connexion comme une anomalie.
3. Déterminez la valeur NVP exacte pour le câble à tester, en suivant
les instructions de la section Obtention des valeurs NVP.
4. Réglez la valeur NVP en suivant les instructions de la section
Réglage des valeurs NVP.
5. Allumez l'appareil en appuyant sur le bouton Alimentation.
6. Au besoin, changez l'appareil de mesure en appuyant simultanément
sur les boutons Mem et Cal et en les maintenant enfoncés.
7. Appuyez sur le bouton Test une seule fois. Après un moment,
la longueur calculée du câble s'affiche dans le coin supérieur
droit de l'écran.
8. L'écran affiche « Short » (Court-circuit) si les deux conducteurs
sont en contact direct ou encore, si la résistance entre les deux
conducteurs est faible. La distance entre l'extrémité du câble
et le point du court-circuit s'affiche.
9. L'écran affiche « Open » (Circuit ouvert) si les deux conducteurs
ne sont pas en contact direct ou encore, si la résistance entre
les deux conducteurs est élevée. Il s'agit de la condition normale
de fonctionnement lors d'une mesure de longueur. S'il y a une
condition de coupure inattendue le long du segment de câble,
seule la longueur jusqu'à ce point est affichée.
10. L'écran affiche « Error » et des traits horizontaux plutôt
qu'une longueur si une erreur s'est produite. Cette situation
peut se produire, par exemple, si le câble n'a pas été terminé
correctement ou s'il y a une perte excessive de signal.

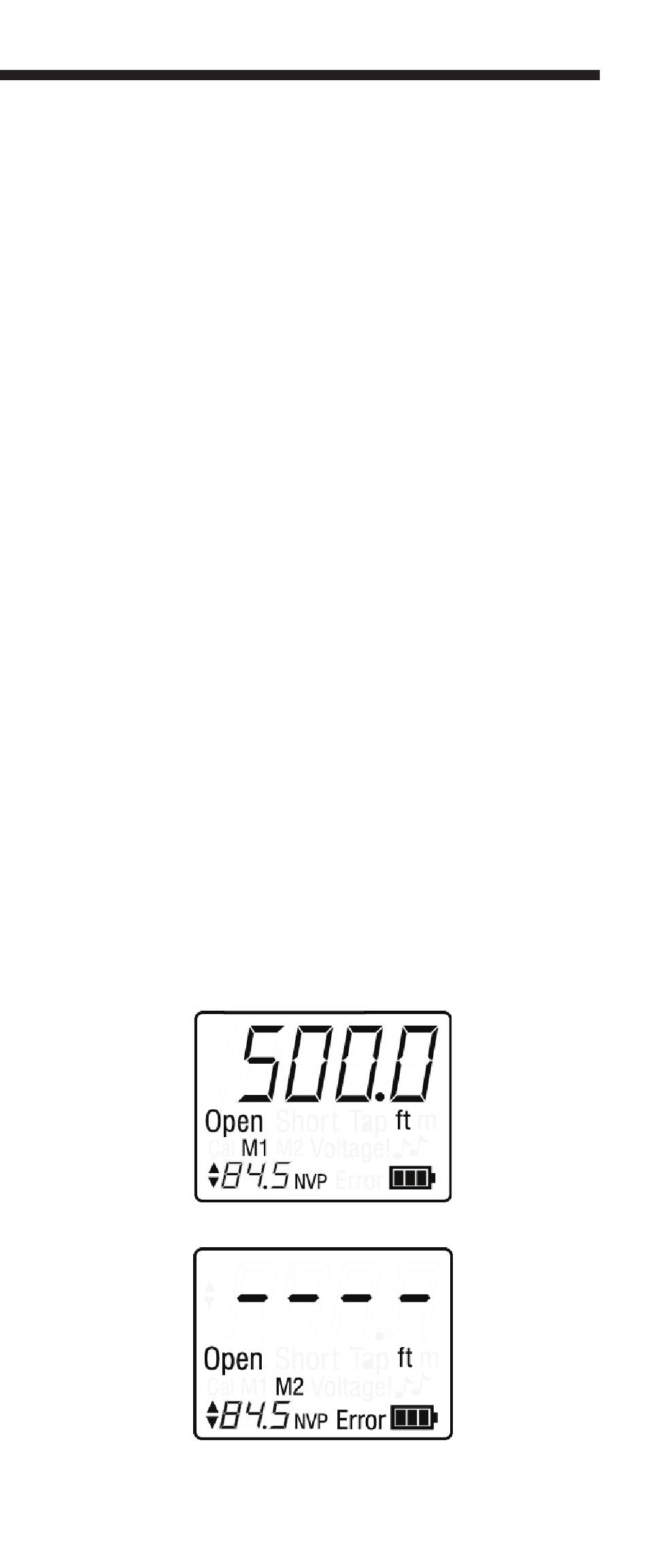

Étape 7
Étape 10
53
