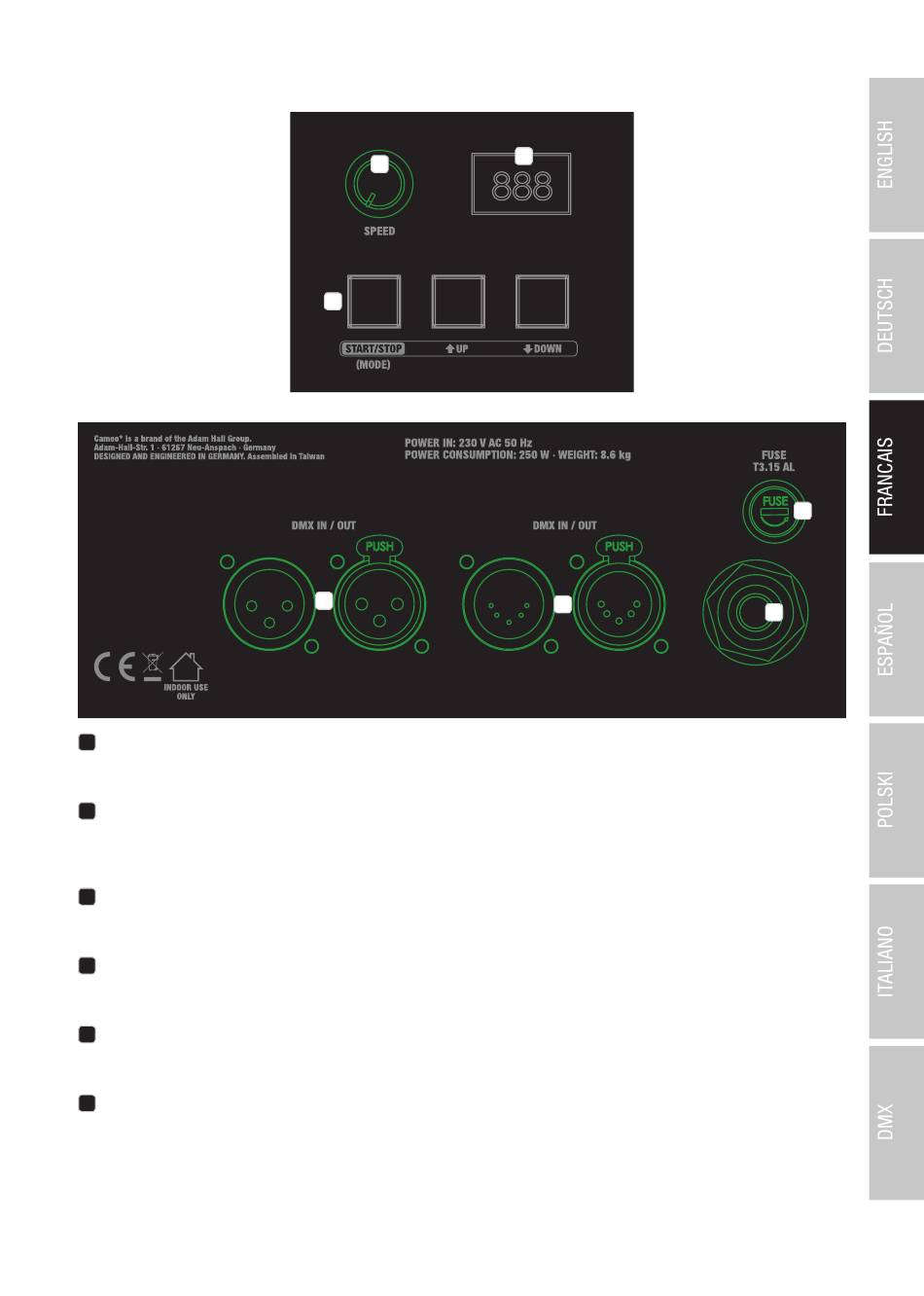

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE
POWER IN (ENTRÉE D'ALIMENTATION)
1
Câble d'alimentation non amovible avec fiche d'alimentation CEE 7/7.
FUSE (fusible)
2
Porte-fusible avec fusible. REMARQUE IMPORTANTE : Remplacer le fusible exclusivement par un fusible neuf de même type et du même calibre
(cf. valeurs figurant sur le panneau arrière de l'appareil) ! Si le fusible saute de façon récurrente, contacter un centre de réparation agréé.
DMX IN/OUT (entrée/sortie DMX)
3
Connecteurs XLR à 3 broches (mâle = IN / femelle = OUT) pour le raccordement d'un contrôleur DMX et le renvoi du signal de commande DMX.
DMX IN/OUT (entrée/sortie DMX)
4
Connecteurs XLR à 5 broches (mâle = IN/ femelle = OUT) pour le raccordement d'un contrôleur DMX et le renvoi du signal de commande DMX.
AFFICHEUR À LED
5
L'afficheur à LED à trois caractères indique l'adresse DMX et les options de menu pour la commande manuelle.
TOUCHES DE COMMANDE
6
START/STOP (MODE) : Démarre et arrête le mode de fonctionnement manuel. Activation et désactivation du pilotage par télécommande radio.
UP et DOWN : Réglage de l'adresse DMX.
7
6
3
5
4
2
1
