3. Installation
Raccordement de la ligne téléphonique
Une connexion directe (ou une interconnexion via un autre dispositif) aux bornes du
transmetteur intégré peut être à l'origine d'un certain nombre de dysfonctionnements du
réseau téléphonique. En cas de doute, ne pas hésiter à demander conseil à un technicien
qualifié.
Les personnes suivantes sont autorisées à effectuer la connexion du transmetteur à un
autocommutateur privé :
a) La société en charge de la maintenance de l'installation
b) Un installateur professionnel
Procéder comme suit au raccordement de la ligne téléphonique (se reporter à la Figure
20) :
1. Utiliser un câble à trois conducteurs (type 1/05mm CW1308). Dénuder deux des fils
sur 5 mm et les insérer dans l'une des entrées de câble situées à l'arrière du coffret
de la 9850. Connecter les deux conducteurs aux bornes A et B du transmetteur
intégré.
2. Connecter l'autre extrémité du câble aux bornes correspondantes, dans le coffret de
tête de ligne.
3. Si un autre appareil (en série) doit partager la ligne téléphonique avec le transmetteur,
connecter l'équipement principal aux bornes commutables A1, B1 réservées à
l'appareil abonné.
Attention : il n'est possible de connecter qu'un seul dispositif série de ce type entre
l'équipement principal (un téléphone, par exemple) et le réseau téléphonique
autocommuté.
Veiller à ce que la ligne A-B soit correctement raccordée (à titre d'exemple, vérifier sa
tension). Le transmetteur intégré supervise la ligne téléphonique de manière continue
afin de détecter le nombre de sonneries.
Bornes de
raccordement
appareil abonné
principale

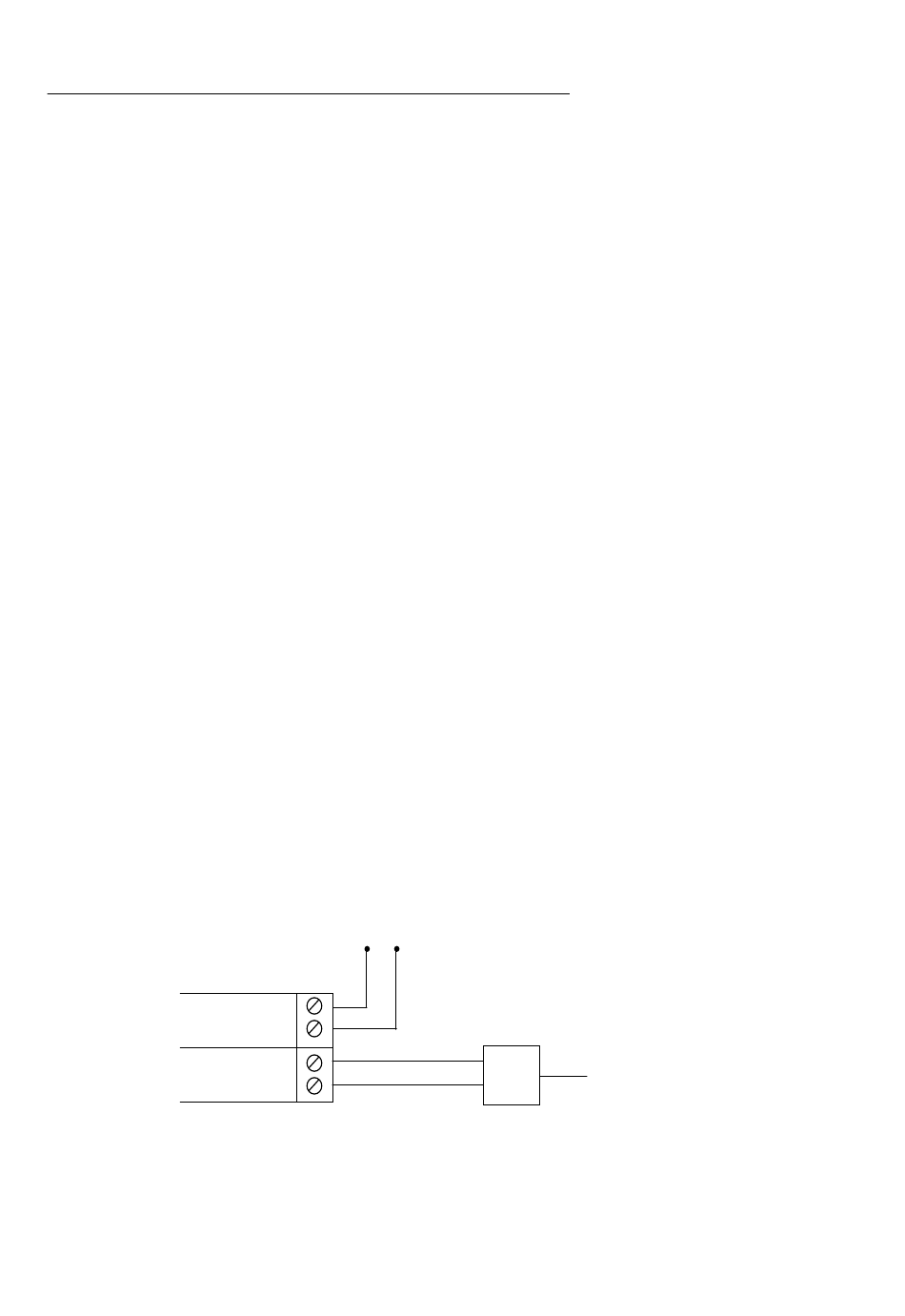

Figure 20. Raccordement du transmetteur Microcom 8300EUR-01
22
Ligne téléphonique vers d'autres équipements
Atitre d'exemple : fax, répondeur
A1
B1
Ligne
B
A
Boîtier tête de ligne
(ligne directe)
496476
