Dimensions - Vaillant icoVIT exclusiv VKO 246-7 Notice D'installation Et De Maintenance

4 Montage
4.4

Dimensions

991
1

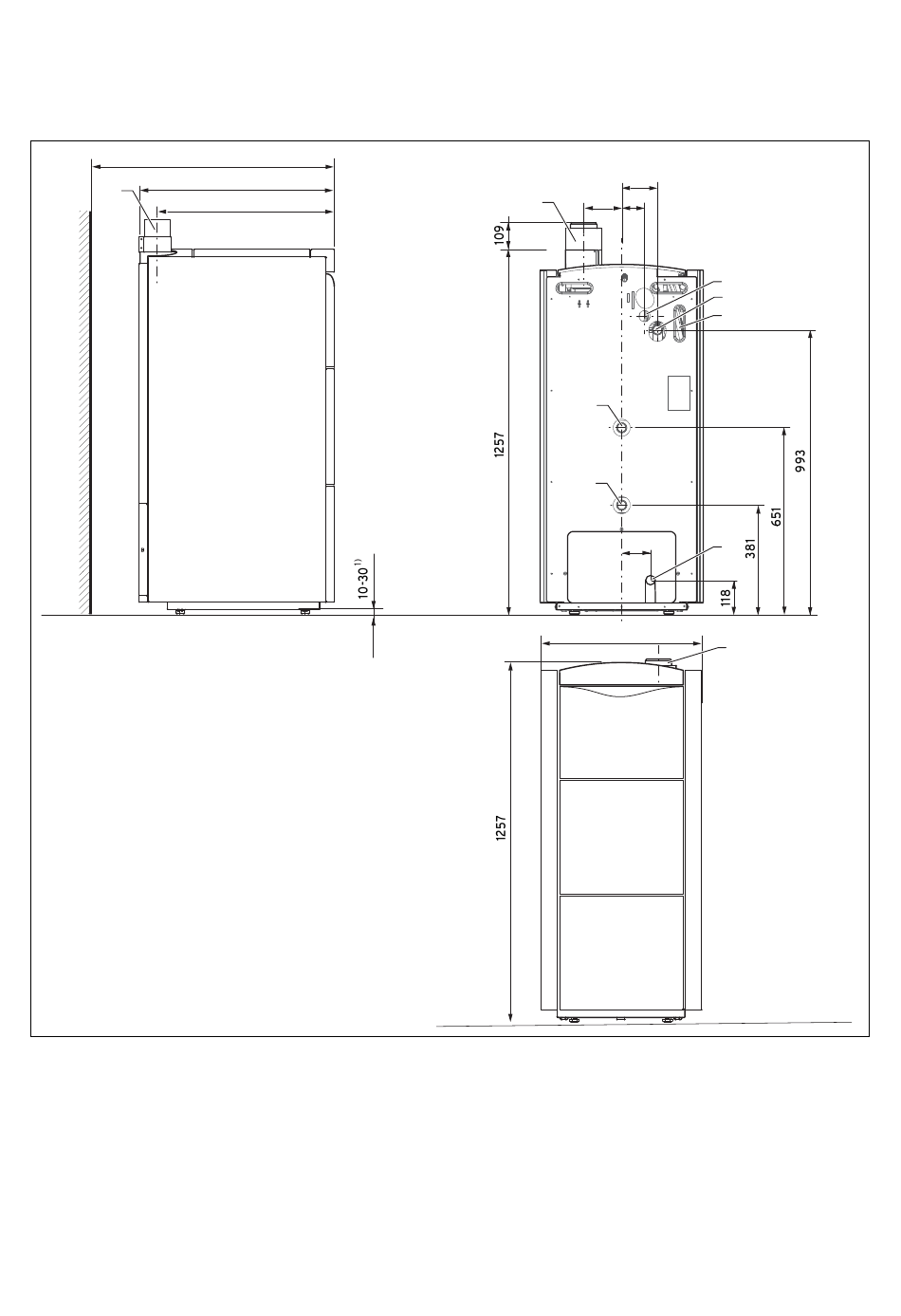

Fig. 4.2 Dimensions
1) Pieds réglables en hauteur de 20 mm
2)
Distance au mur nécessaire = 300 mm, pour la mise en place
du groupe de tubage des accessoires ou de la pompe de releva-
ge de condensat de 400 mm, dans le cas d'une combinaison af-
fleurante avec un actoSTOR, à cause de la mise en place du Kit
de chargement du ballon
10
2)
691
607,5
Notice d'installation et de maintenance de la chaudière mazout à condensation icoVIT exclusiv 0020070603_01
84
133
1
5
6
100
570
Légende :
1 Raccord conduite d'air/des gaz brûlést
2 Passage pour les conduites de mazout
3 Départ chauffage
4 Passe-câbles
5 Retour du ballon
6 Retour chauffage
7 Ecoulement de l'eau de condensation
125
2
3
4
7
1
Ø 80/125
Rp 1
Rp 1
Rp 1
Ø 21 mm
