consignes d'installation
MODÈLES G800EC/G800C
Installation du jeu de bûches
Lire attentivement les directives suivantes et se référer aux
illustrations fournies. Si les bûches sont brisées, les remplacer
avant d'utiliser l'appareil. Les bûches brisées peuvent nuire au
bon fonctionnement du pilote.
Les jeux de bûches des modèles G800EC et G800C (n
contiennent les pièces suivantes :
1
Bûche arrière
2
Bûche du centre gauche
3
Bûche du centre droit
4
Bûche transversale - centre gauche
5
Bûche avant inférieur 'Y'
6
Bûche inférieur gauche
7
Bûche transversale droit
8
Avant centrale
9.
Morceau de bûche - gauche
10.
Morceau de bûche - droit
11
Morceau de bûche - avant gauche
12
Morceau de bûche - avant droit
Il est nécessaire d'acheter séparément le
support de bûches et l'ensemble de braises
(Pièce n
o
761-938). L'ensemble contient :
REMARQUE :Les panneaux (brique, acier, ou émail) doivent être
installés avant l'installation du jeu de bûches.
1. Retirer les bûches de la boîte avec soin et les sortir de leur embal-
lage. Les bûches sont fragiles, il faut les manipuler avec soin. Ne
pas les forcer en position lors de l'installation.
2
4
11

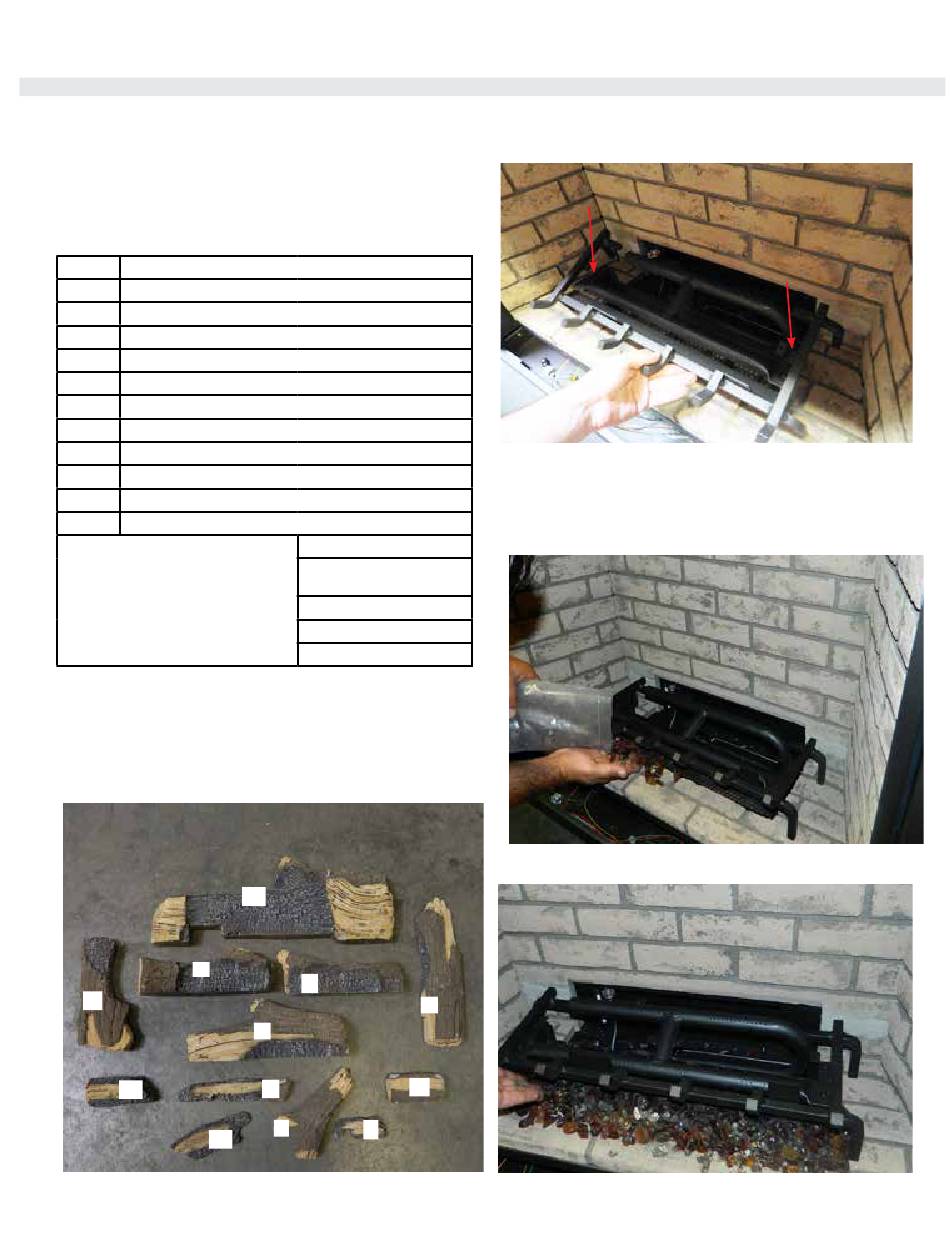

Schéma 1 - Identification des bûches
|
66
Foyer au gaz Grandview
920-127a-fr
Support de bûches
Cristaux de verre 3/4 po - cou-
leur gingembre
Vermiculite
Braises noires / blanches
Plaques de support de bûches
1
3
6
8
5
9.
10.
G800C -1
®
INSTALLATION DU JEU DE BÛCHES
2. Installer le support de bûches : le fixer avec 2 vis dans les endroits
montrés ci-dessous.
761-930)
o
Schéma 2 - Installation du support de bûches
3. Installer les cristaux fournis sur les braises sous le brûleur, comme
illustré ci-dessous. Mettre la vermiculite et les braises sur les cristaux.
Ne placer aucun élément décoratif sur le brûleur.
Schéma 3 - Installer les cristaux de verre
7
12
Schéma 4 - Installer la vermiculite et la lave
Page 1 de 4
03.24.21
