Information à l'usage de l'installateur
Aide-mémoire pour l'installation
1. Choisir l'emplacement de l'appareil.
a) Emplacement dans la pièce (consulter la
section « Choisir l'emplacement de votre
foyer »)
b) Dégagements des matériaux combustibles
(consulter la section « Dégagements »)
c) Dégagements du manteau (consulter la
section « Dégagements du manteau »)
d) Exigences en matière de structure d'enca-
drement et de finition (consulter la section
« Structure d'encadrement et finition »)
e) Exigences concernant le système d'éva-
cuation (consulter la section « Système
d'évacuation »)
2. Assembler les espaceurs et le support du pa-
rement sur la partie supérieure du foyer, ainsi
que les brides de clouage latérales (consulter
la section « Assemblage de l'appareil avant
installation»). REMARQUE : Ceci doit être fait
avant d'installer l'appareil dans son emplace-
ment définitif.
IMPORTANT : Si vous installez l'ensemble pour
ventilateur ou si vous passez de l'évacuation
arrière à l'évacuation sur le dessus, vous
devez compléter cette étape avant d'installer
l'appareil dans l'encadrement de l'ouverture.
3. Installer le système d'évacuation (consulter la
section «Système d'évacuation»).
4. Brancher l'appareil au système d'alimentation
en gaz. Vérifier le bon fonctionnement de la
veilleuse. Doit conformer au schéma fourni
(consulter la section «Réglage de la veilleuse»).
Installer le système de conversion au propane
au besoin (consulter les sections «Installation
de la ligne de gaz» et «Trousse de conversion
du gaz naturel au propane»).
5. Procéder au raccordement électrique de l'appareil
au boîtier fourni avec l'appareil (recommandé).
6.
Installer les caractéristiques standard et op-
tionnelles. Se reporter aux sections suivantes :
a. Porte vitrée standard
b. Conversion d'évacuation arrière à évacua-
tion sur le dessus
c. Conversion mur froid (Cool Wall)
d. Installation du ventilateur (en option)
e. Installation de la bride de clouage
f. Accès à l'électricité / Installation d'un courant
de 120 volts par un professionnel
g. Interrupteur mural On /Off + Installation du
bloc-piles
h. Mur froid (Cool Wall) - Dégagements / En-
cadrement / Finition
i. Façade épurée- Dégagements / Encadre-
ment / Finition
j. Fini extérieur - Dégagements / Encadrement /
Finition
k. Conversion au propane (optionnel)
l. Panneaux intérieurs ou panneaux de briques
(l'installation de l'une ou de l'autre est obli-
gatoire)
m. Installation du jeu de bûches OU
n. Installation du plateau des cristaux
o. Trousse HeatWave
7. Vérification finale.
|
16
Foyer au gaz Grandview
Cette dernière verification comprend les
étapes suivantes :
1. Chronométrer l'appareil pour s'assurer
qu'après 15 minutes de fonctionnement, le
débit d'alimentation en gaz est adéquat (telle
qu'inscrite sur l'étiquette de sécurité : 27 000
BTU/h (7,91 kWh) pour le gaz naturel et le
propane).
2. Si les flammes ne s'allument toujours pas, le
système se met en mode verrouillage. Faire
fonctionner l'appareil de 15 à 20 minutes pour
laisser le temps aux flammes de se stabiliser.
ATTENTION : Le fabricant n'est pas respon-
sable des dommages occasionnés par la
production de suie ou de fumée à la suite
d'une altération de l'appareil.
Choisir l'emplacement de votre
foyer au gaz
1. Au moment de sélectionner l'emplacement
du foyer, s'assurer de respecter les dégage-
ments exigés.
2. L'appareil doit être installé sur une surface
plane, solide et continue, comme, par
exemple, un plancher en bois, en métal ou
en béton ou sur une surface surélevée (sur
le mur). L'appareil doit être installé sur un
panneau en métal ou en bois de la surface
complète de l'appareil.

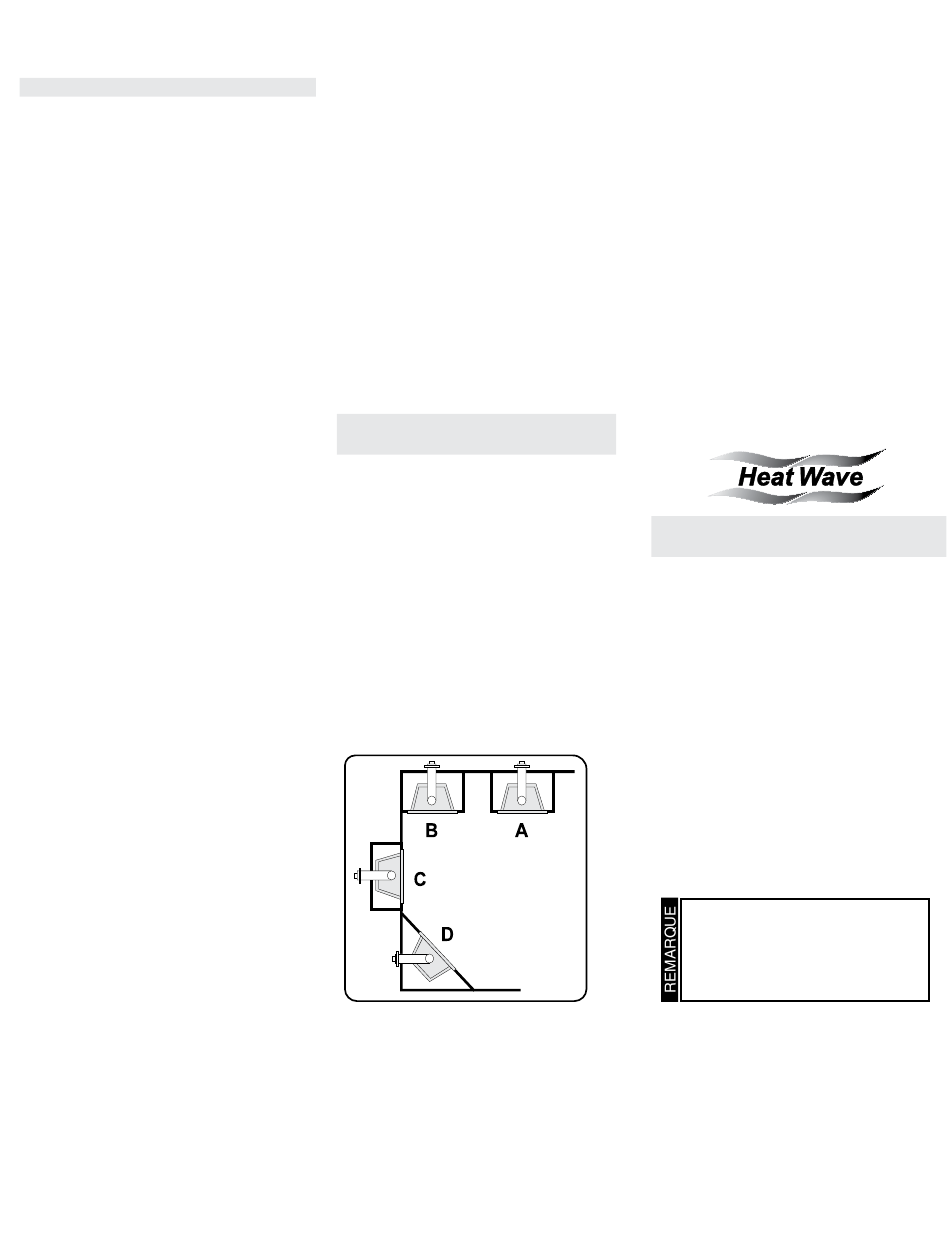

3. Le foyer au gaz G800C-1 peut être encastré
ou encadré dans une structure dans la pièce
(options A, B, C et D). Voir Schéma 1.
A)
À plat sur un mur
B)
À plat dans le coin d'un mur
C)
Encastré dans un mur / une alcôve
D)
En angle
G800C -1
®
Schéma 1
4. Cet appareil est homologué pour être installé
dans une chambre à coucher lorsque muni d'une
télécommande standard (système de thermostat
millivolts). Certaines municipalités peuvent avoir
des exigences supplémentaires : consulter les
codes et règlements locaux avant de procéder
à l'installation.
5. Le foyer au gaz G800C-1 est homologué pour
être installé dans une alcôve, voir la section
"Dégagements" pour plus de détails.
6. Avant de procéder à l'installation, il est recom-
mandé de dresser un plan sur papier de l'instal-
lation voulue, à partir des mesures exactes des
dégagements et des revêtements de protection
du sol. Faire vérifier votre plan par un inspecteur,
un détaillant ou un installateur qualifié avant
l'installation.
Système de conduit d'air Heat-
Wave en option n
946-556
o
Le système de conduit d'air HeatWave augmente
l'efficacité de votre foyer en distribuant l'air chaud
de la cheminée vers des endroits éloignés dans
la même pièce ou dans d'autres pièces de votre
maison.
Deux systèmes au maximum peuvent être installés
sur le foyer.
À noter qu'un seul système HeatWave peut être
en fonction à la fois. Cela comprend également
l'optiondu ventilateur interne.
Le système de conduit d'air HeatWave nécessite
des dégagements et une structure d'encadrement
spécifiques. Consulter le manuel du HeatWave
pour plus de détails.
L'utilisation du système HeatWave en
option ne réduit pas la dimension de
l'ouverture de ventilation qui doit toujours
être d'au moins 66 po
.
2
