4. Mettre l'installation ou un élément de
l'installation hors pression.
5. Vidanger entièrement l'installation (ou
un élément de l'installation) et la laisser
refroidir jusqu'à ce qu'elle atteigne une
température inférieure à la température
d'évaporation du fl uide pour prévenir tout
risque de brûlure.
6. Décontaminer l'installation ou un
élément de l'installation de manière
professionnelle, la rincer et la ventiler.
Montage : corps avec embouts à souder
1. Respecter les normes techniques de
soudage aff érentes !
2. Démonter l'actionneur avec la membrane
avant de souder le corps de vanne (voir
chapitre 11.1).
3. Laisser refroidir les embouts à souder.
4. Remonter l'actionneur et la membrane
sur le corps de vanne (voir chapitre 11.4).
Montage : corps avec raccords clamps
Pour le montage de raccords clamps :
G
placer le joint approprié entre le corps de
vanne et le raccord sur la tuyauterie et les
lier avec un collier pour clamps. Le joint et
le collier pour les raccords clamps ne font
pas partie de la livraison.
Important :
Embouts à souder /
Raccords clamps :
Lors du montage respecter l'angle
d'inclinaison correspondant au
modèle de la vanne afi n d'optimiser
la vidange. Les diff érents angles
sont disponibles dans notre
brochure « Angle d'inclinaison
pour corps de vannes 2/2 voies »
(sur demande ou téléchargeable
sur www.gemu-group.com).
Montage : corps avec raccords à visser
Assembler les raccords à visser sur la
G
tuyauterie conformément aux normes en
vigueur.
Visser le corps de vanne sur la tuyauterie,
G
en appliquant du produit d'étanchéité
pour fi letage. Ce produit n'est pas fourni.
611, 671
Montage : corps avec raccords à brides
(GEMÜ 671)
1. Veiller à ce que les emplacements des
joints des brides de raccordement soient
propres et intacts.
2. Ajuster soigneusement les brides avant
le vissage.
3. Centrer correctement les joints.
4. Relier les brides de vanne et de
tuyauterie avec le matériel d'étanchéité
adapté et les vis correspondants. Le
matériel d'étanchéité et les vis ne font
pas partie de la livraison.
5. Utiliser tous les orifi ces des brides.
6. Utiliser uniquement des raccords en
matériaux autorisés !
7. Serrer les vis alternativement et en
croix !

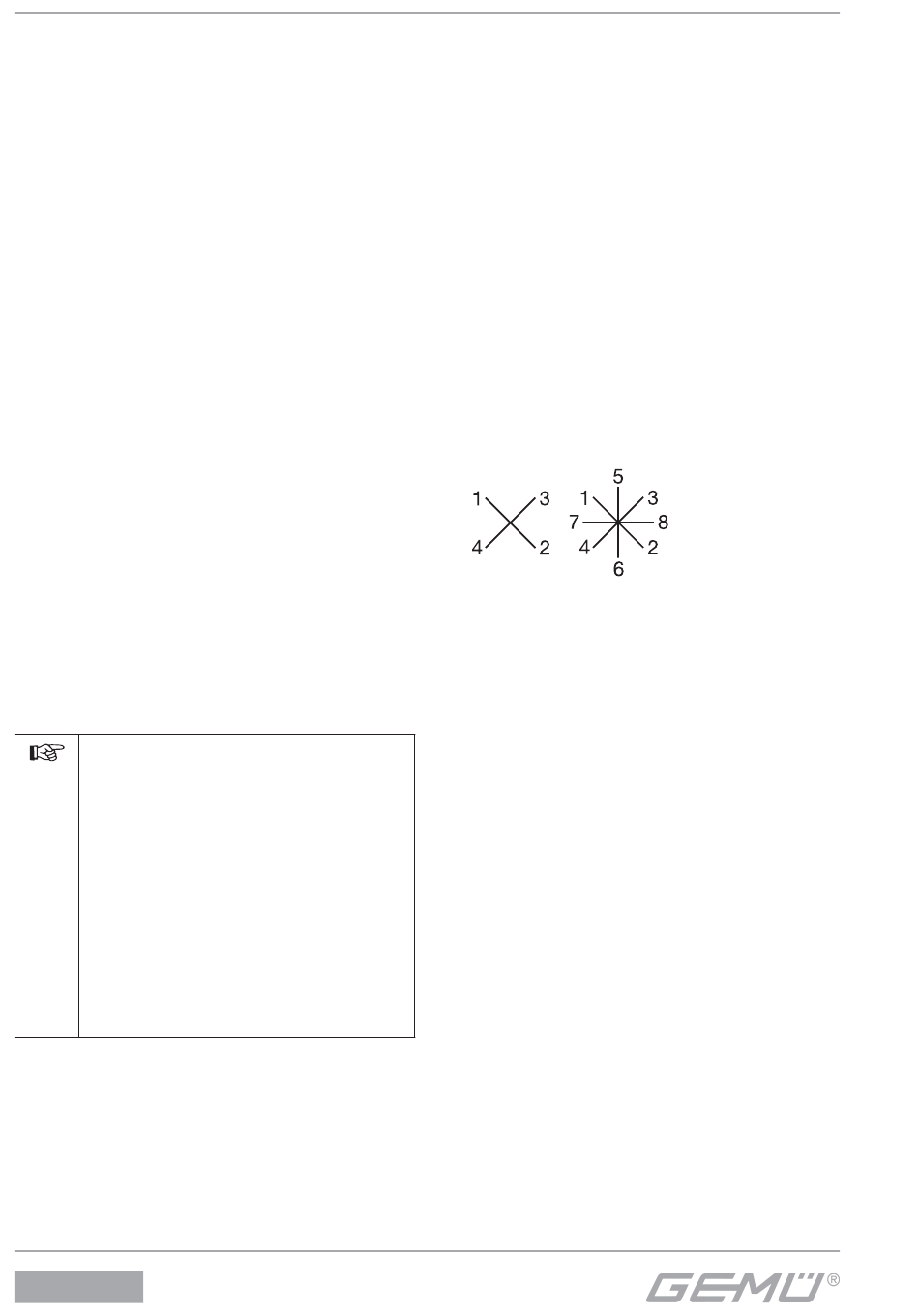

Respecter les prescriptions
correspondantes pour les raccords !
Après le montage :
Remettre en place ou en fonction tous les
G
dispositifs de sécurité et de protection.
