2) Ligação do aparelho
- O aparelho deve ser alimentado por uma fonte de 230V 50 Hz.
- A ligação à rede eléctrica deve ser efectuada com ao auxílio de um cabo trifilar por intermédio de
uma caixa de ligação. Em locais húmidos, tais como casas de banho e cozinhas, a caixa de ligação
deve ser instalada a, no mínimo, 25 cm do piso.
- A instalação deve possuir um dispositivo de corte omnipolar com uma distância de abertura de con-
tacto mínima de 3 mm.
- A ligação à terra é proibida. Não aterrar o fio piloto do aparelho (negro).
- A substituição do cabo de alimentação, se estiver demasiado curto ou danificado, necessita de fer-
ramentas especiais e deve ser realizada por uma pessoa qualificada de forma a evitar qualquer
perigo.
- Se um aparelho de operação autónoma ou operado por um outro sistema beneficiar de uma pro-
tecção por diferencial 30mA (ex.: casa de banho), é necessário proteger a alimentação do fio pilo-
to nesse diferencial.
3) Programação
O aparelho pode ser comandado à distância, se o fio piloto de programação estiver ligado a um apa-
relho equipado com programador, a uma central de programação ou a um sistema de gestão de ener-
gia.

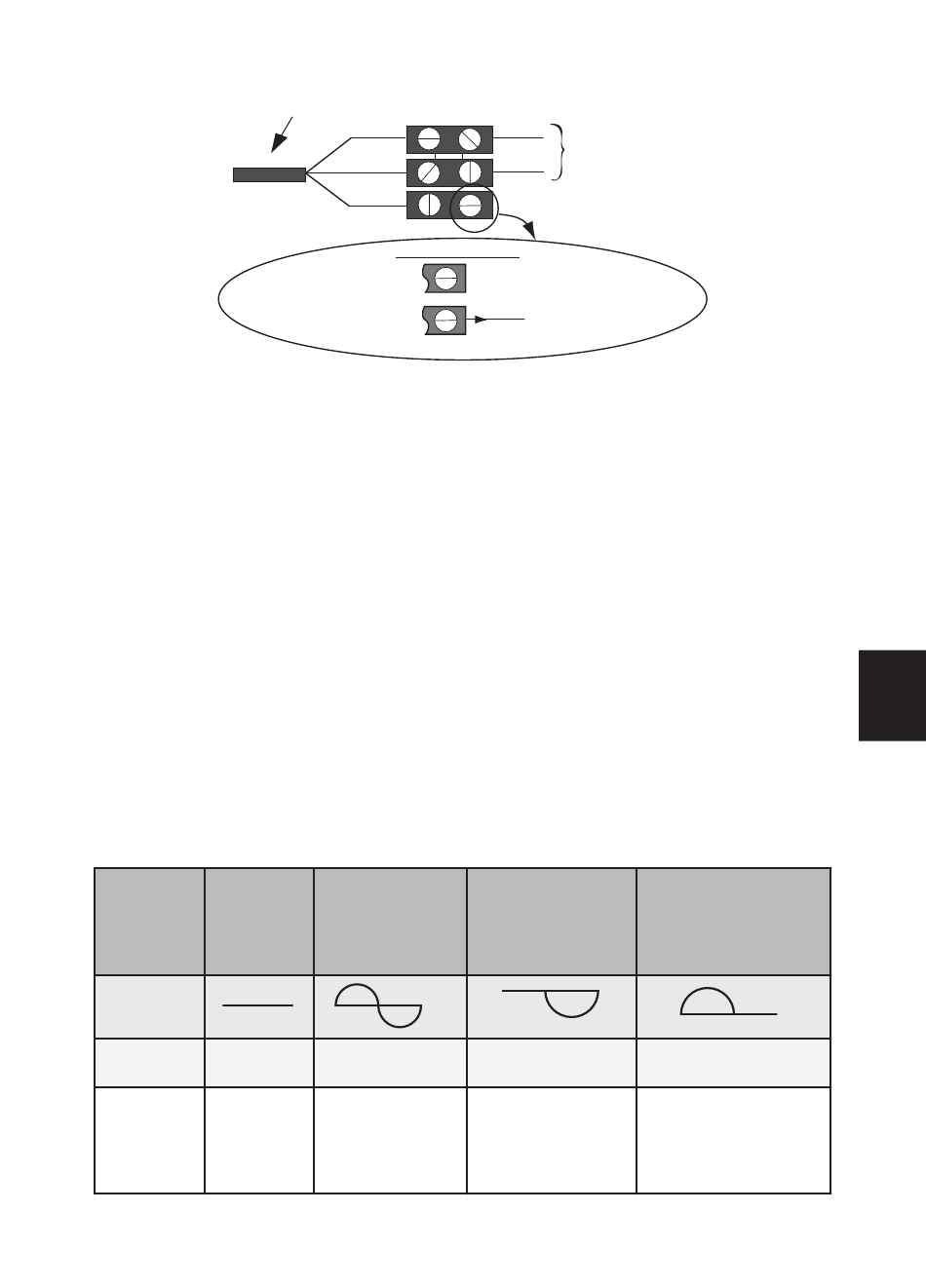

Quadro dos comandos de programação que o aparelhopode receber através do fio piloto
Comandos Ausência de
recebidos corrente
Osciloscópi
Ref./Neutro
Modo obtido CONFORTO
Temperatura
Ajuste
de
CONFORTO
aquecimento
Cabo do aparelho
Fase=castanho
Neutro=Azul
Fio comando=preto
Dois casos possíveis
1º caso: Aparelho único
2e caso: Aparelho escravo
(a medir entre o fio piloto e o neutro).
Alternância
completa 230 V
ECO
Queda de 3°C a
4°C em relação ao
ajuste
CONFORTO
FASE
Rede
Eléctrica
NEUTRO
Aparelho não comandado
O fio de coando não está ligado
Para o aparelho com cassette ou
central de programação
Semi-alternância
negativa -115V
ANTI-GELO
Temperatura de
cerca de 7°C
25
Semi-alternância
positiva +115V
PARAGEM
DESLASTRE
Desligar imediatamente
o aquecimento. Também
pode ser utilizado para
o deslastre.
