2) Conectar el aparato
- El aparato se debe alimentar con 230V 50Hz.
- El aparato se suministra con un cable de 3 hilos (marrón = fase, azul= neutro, negro= hilo piloto) y se
conecta a la red mediante una caja de conexión utilizando solo la fase y el neutro. No conectar el
hilo piloto. En locales húmedos como las salas de agua y las cocinas, se debe instalar la caja de conex-
ión por lo menos a 25 cm del suelo.
- La instalación se debe equipar de un dispositivo de corte omnipolar que posea una distancia de
apertura de contacto de por lo menos 3 mm.
- La conexión a la tierra está prohibida.
No conectar el hilo piloto del aparato(negro) a la tierra.
- El reemplazo del cable de alimentación, si está demasiado corto o dañado debe hacerse por otro
original, necesita herramientas especiales y debe efectuarlo una persona cualificada para evitar
cualquier peligro.
- Si un aparato piloto o pilotado está protegido por un diferencial de 30 mA (ex. cuarto de baño) es
necesario proteger la alimentación del hilo piloto sobre este diferencial.
3) Programación
El aparato se puede controlar a distancia si su hilo piloto está conectado a un aparato equipado de
un programador, a una central de programación o a un administrador de energía.

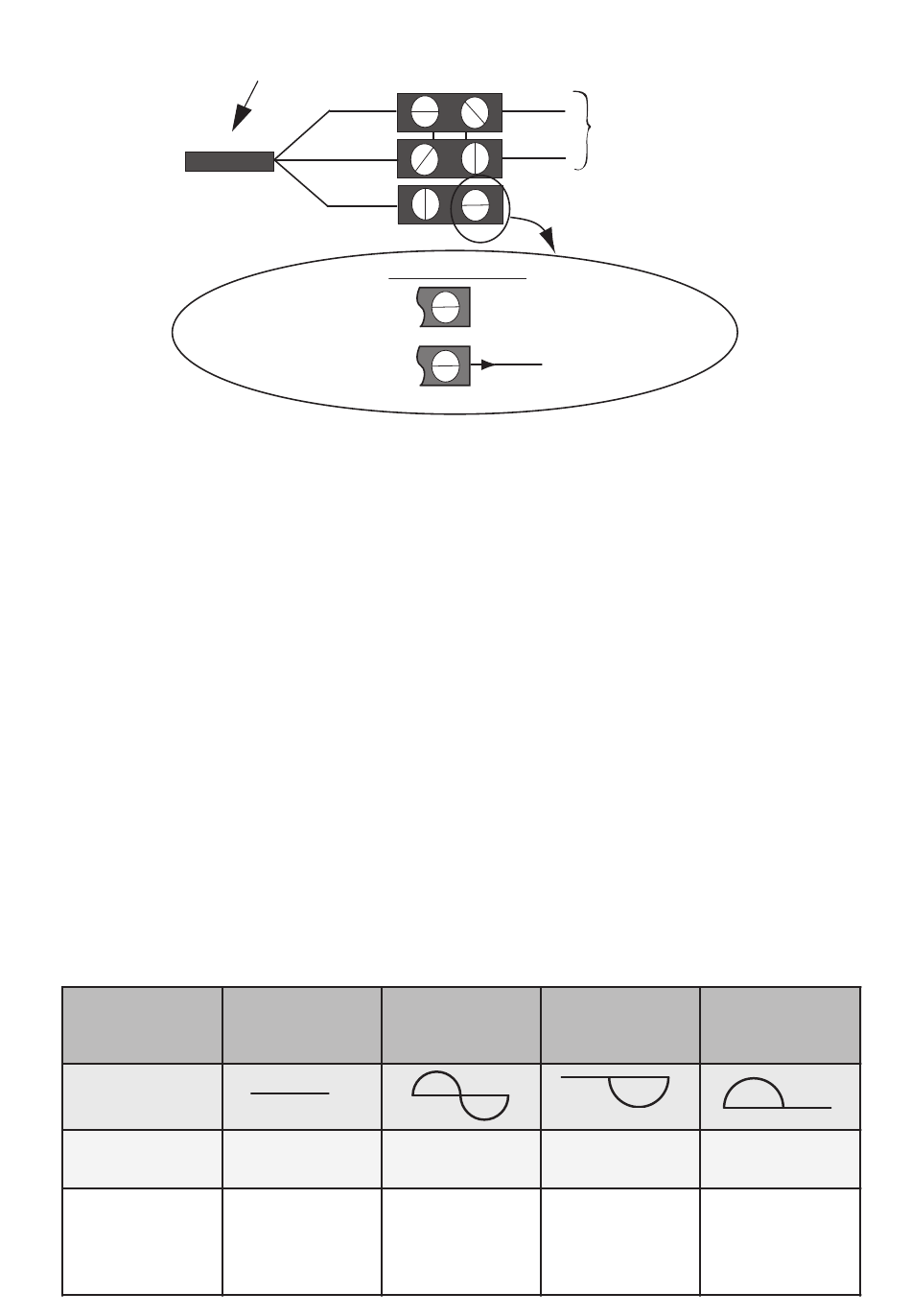

Cuadro de las órdenes que el aparato puede recibir en su hilo piloto
Órdenes recibidas
Osciloscopio
Ref/Neutro
Modo obtenido
Temperatura de
calentamiento
Cable del aparato
Fase= Marrón
Neutro=Azul
Hilo piloto=Negro
1er caso: aparato solo
2e caso: aparato Esclavo
(a medir entre el hilo piloto y el neutro).
Ausencia de cor-
riente
CONFORT
Ajuste CONFORT
FASE
NEUTRO
Dos casos posibles
El hilo piloto no está
conectado
Hacia
central de programación
Alternancia com-
pleta 230V
ECO
Disminución de
Temperatura Fuera
3ºC A 4ºc con res-
de Hielo de aproxi-
pecto al ajuste
mada-mente 7ºC
CONFORT
18
Red
Eléctrica
Semialternancia Semialternancia
negativa
-115V
FUERA PARADA DESLAS-
DE HIELO
Parada inmediata de la
calefacción. También se
puede utilizar para el
positiva
+115V
TRADO
deslastrado
