5.1 Montaż konsoli podstawowej SKYRAIL w kształcie T SR-105 w szynie
SKYRAIL SR-101

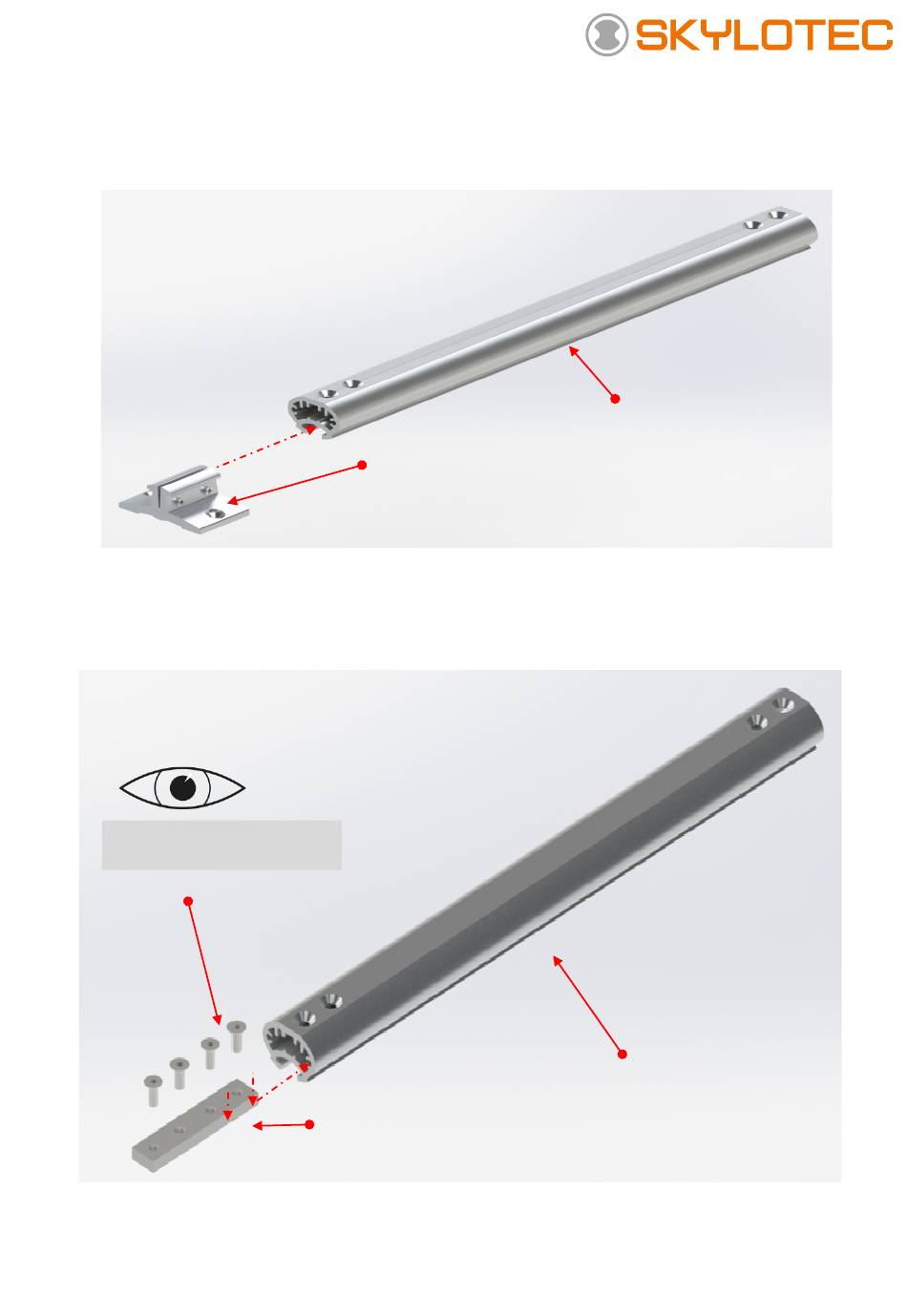

Rys. 1 Montaż konsoli bazowej SR-105
Montaż łącznika szyn SKYRAIL SR-109 w szynie SKYRAIL SR-101
Zabezpieczenie rubowe?
Rys. 2 Montaż łącznika prowadnicy SR-109
MAT-MA-0034 SKYRAIL_PL
Wsunąć SR-105/SR-105-80 konsoli podstawowej SKYRAIL w
kształcie T w szynę SKYRAIL SR-101-X i wypozycjonować
(pozycjonowanie jest przedstawione w 5.7-5.9).
Następnie dokręcić śruby zaciskowe za pomocą klucza Torx o
wielkości TX25 i mocno dociągnąć momentem 18 Nm, powtórzyć
min. 2 razy, aby przeciwdziałać ewentualnemu osadzeniu śrub
zaciskowych.
Wsunąć łącznik szyn SKYRAIL SR-109 w szynę SKYRAIL SR-101-X i tak
wypozycjonować, żeby były jeszcze widoczne 2 otwory gwintowane.
Następnie dokręcić wkręty z łbem stożkowym za pomocą klucza Torx o
wielkości TX40 i mocno dociągnąć momentem 22 Nm.
