5.4 Montering av SKYRAIL bottenkonsoler SR-105/SR-105-80 på adapterplatta
SR-121/SR-121-80

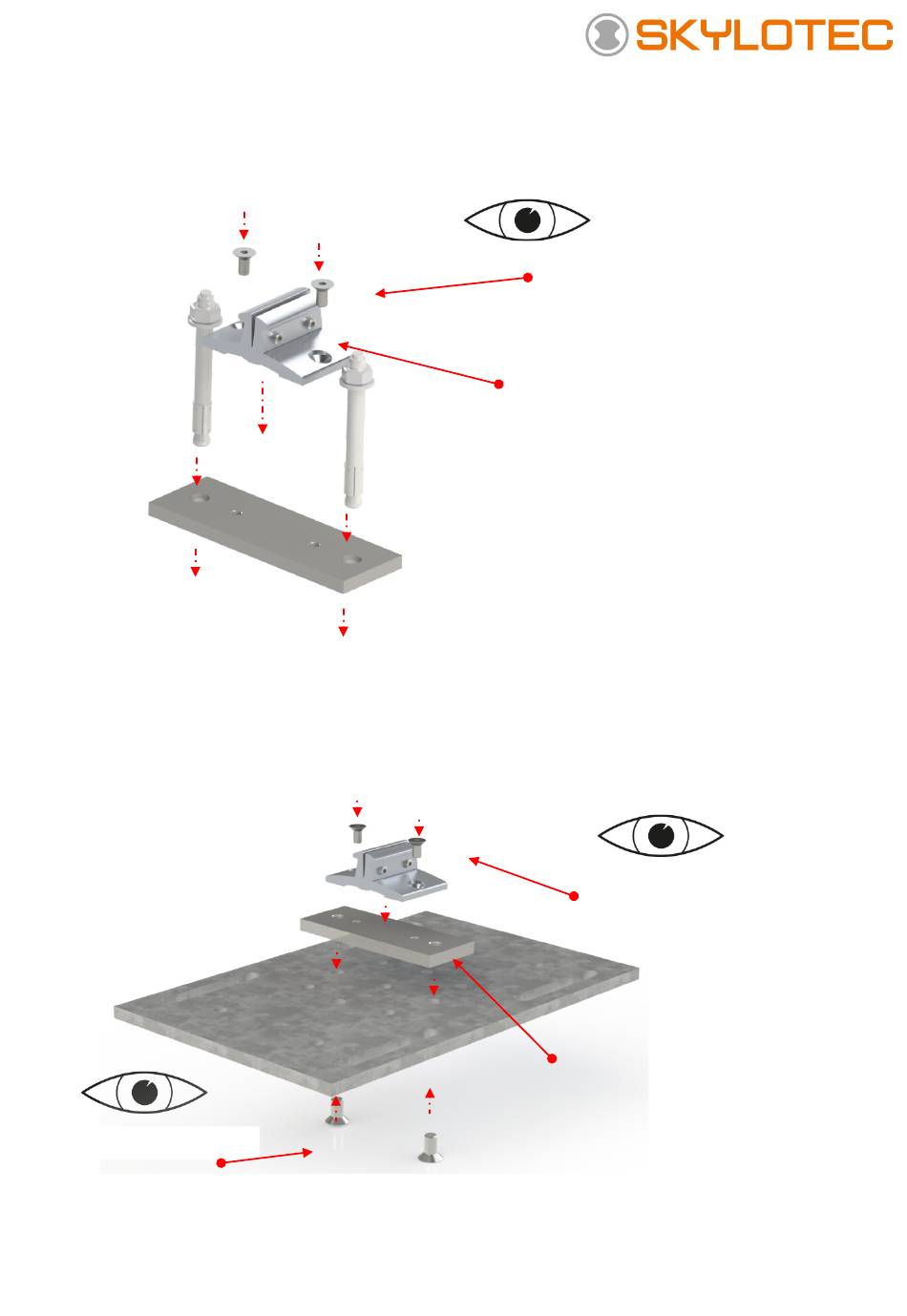

Fig. 5: Montering av baskonsol SR-105 på adapterplatta SR-121/SR-121-80
5.5 Montering av SKYRAIL bottenkonsoler SR-105 på adapterplatta SR-122
Skruvsäkring?
Fig. 3: Montering av baskonsol SR-105 på adapterplatta SR-122 för UK-plattor SR-017
MAT-MA-0034 SKYRAIL_SE
Skruvsäkring?
Fäst baskonsol SR-105/SR-105-80 på adapterplatta
SR-121/ SR-121-80 med de medföljande försänkta
M8-skruvarna och momentdra med 22 Nm med
Torx-nyckel TX40. När systemet är helt eller delvis
monterat, fäst adapterplattorna med borrhammare
och fästmaterial på betongunderlaget och dra åt med
det åtdragningsmoment som tillverkaren angett.
Fäst adapterplatta SR-122/ SR-122-80 med
de medföljande försänkta M12-skruvarna på
UK-platta SL-17-X och momentdra med 32
Nm, fäst sedan baskonsol SR-105/SR-105-
80 på adapterplattan med de medföljande
försänkta M8-skruvarna och momentdra med
22 Nm med Torx-nyckel TX40.
17.10.2017
Skruvsäkring?
