5.1 Montering av SKYRAIL basiskonsoll t-form SR-105 i SKYRAIL-skinnen
SR-101
Tiltrekkingsmomenter for alle skruer M8 = 22 Nm
Tiltrekkingsmomenter for alle skruer M6 = 10 Nm

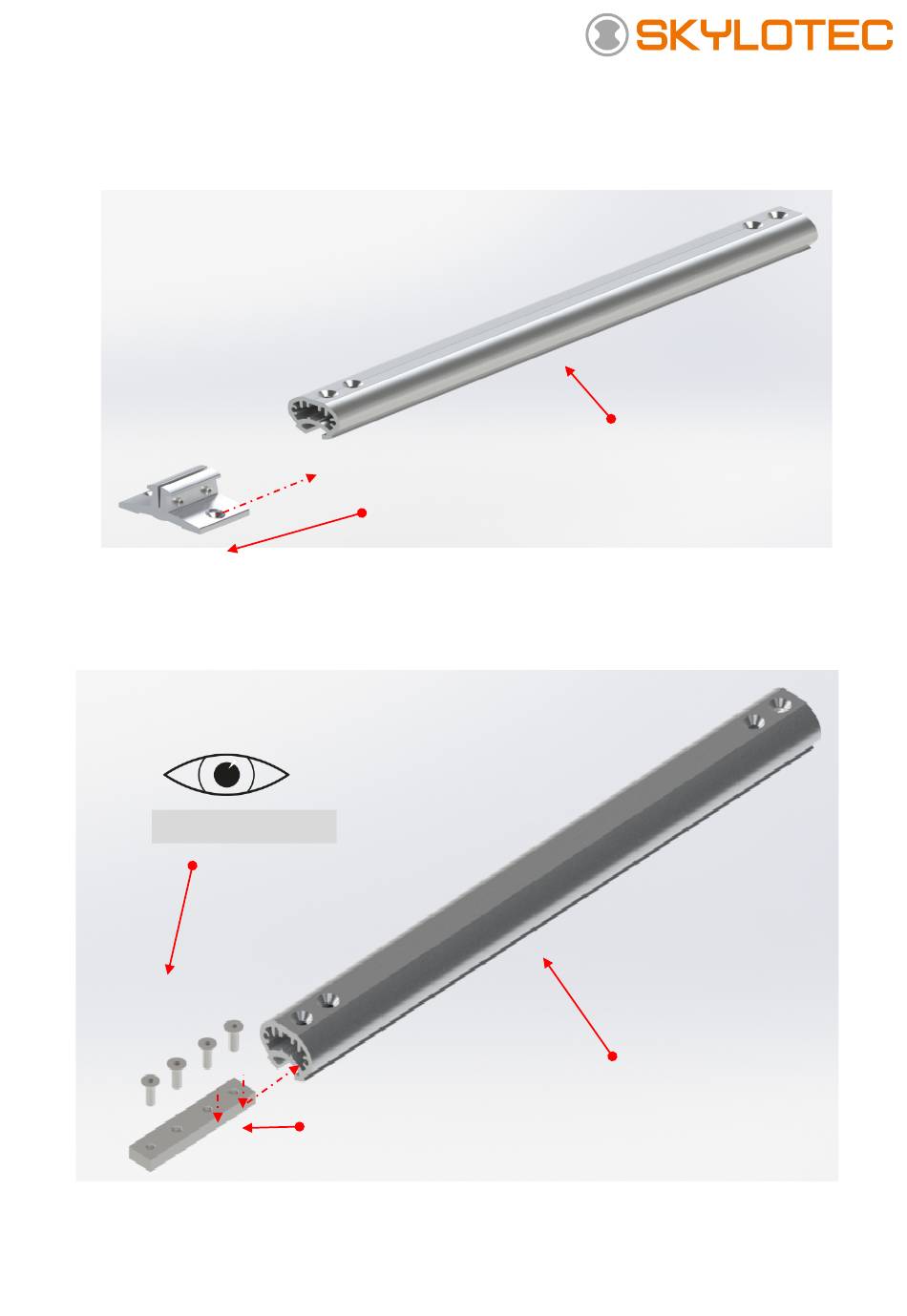

Fig. 1 Montering av basiskonsoll SR-105
Montering av SKYRAIL-skinneforbinder SR-109 i SKYRAIL-skinnen SR-101
Skruelåsing?
Fig. 2 Montering av skinnekobling SR-109
MAT-MA-0034 SKYRAIL_NO
Skyv inn SR-105/SR-105-80 SKYRAIL-basiskonsoll t-form i
SR-101-X SKYRAILskinne og posisjoner (posisjonering
vises i 5.7-5.9). Trekk deretter til klemskruene med en Torx-
nøkkel i størrelse TX25 og stram med 18 Nm, gjenta min. 2
ganger for å motvirke at klemskruene eventuelt setter seg
fast.
Skyv inn SR-109 SKYRAIL-skinneforbinder i SR-101-X SKYRAIL-skinnen og
posisjoner slik at 2 gjengeboringer fortsatt er synlige.
Trekk til senkeskruene etterpå med en torx-nøkkel i størrelse TX40
og stram med 22 Nm.
