5.4 SKYRAIL-peruskonsolien SR-105/SR-105-80 asentaminen adapterilevylle
SR-121/SR-121-80

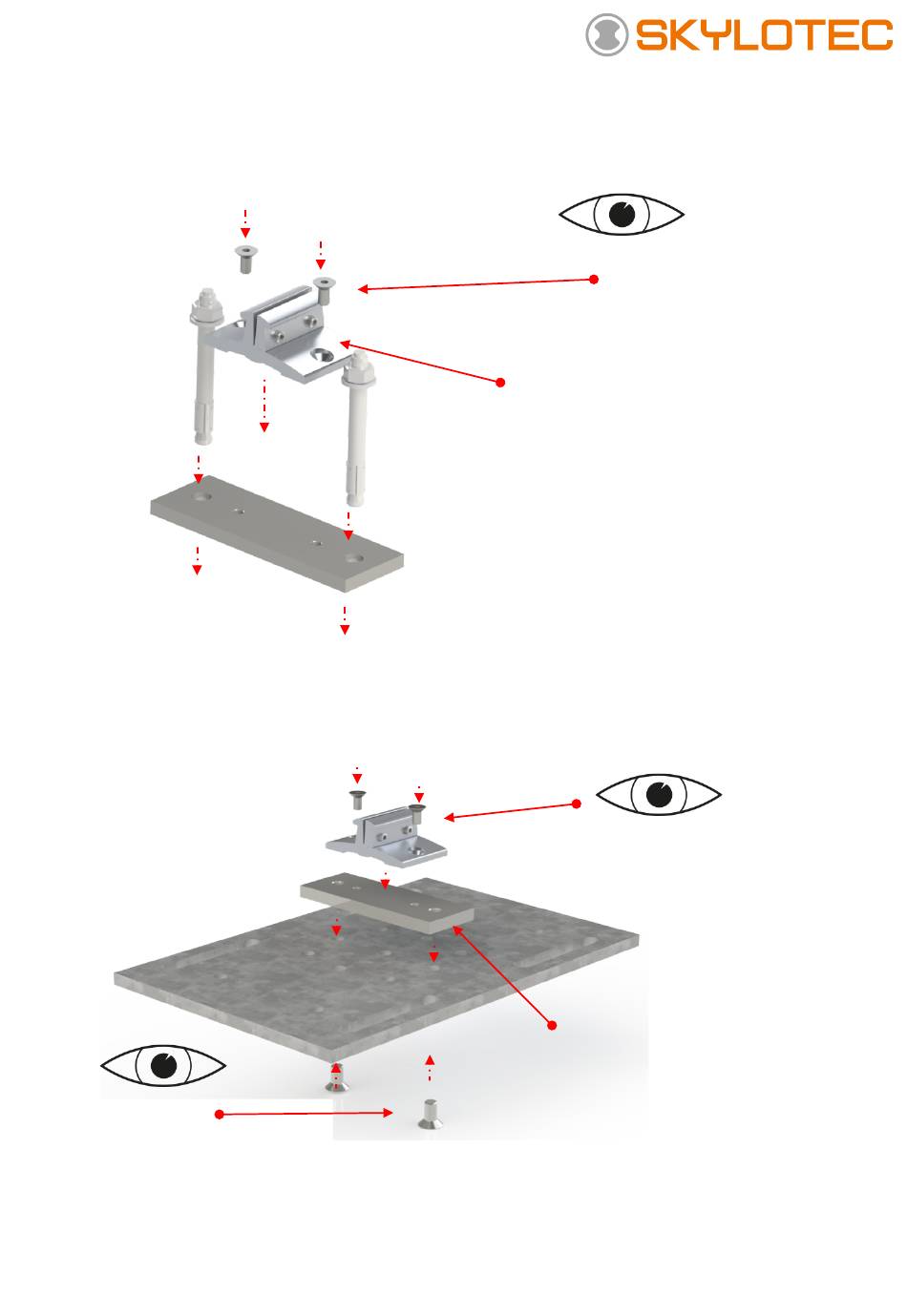

Kuva 5: SR-105-pohjakonsolin asennus SR-121/SR-121-80-sovitinlevyyn
5.5 SKYRAIL-peruskonsolien SR-105 asentaminen adapterilevylle SR-122
Kierrelukitus?
Kuva 6: SR-105-pohjakonsolin asennus SR-017-UK-levyyn kiinnitettävään SR-122-sovitinlevyyn
MAT-MA-0034 SKYRAIL_ FI
Kierrelukitus?
Kiinnitä SR-105/SR-105-80-pohjakonsoli
toimitukseen sisältyvillä M8-upporuuveilla SR-
121/SR-121-80-sovitinlevyyn ja kiristä 22 Nm:n
vääntömomentilla käyttäen TX40-kokoista Torx-
avainta. Kun järjestelmä on asennettu kokonaan tai
osittain, kiinnitä sovitinlevyt poravasaralla ja
kiinnitystarvikkeilla betonialustaan ja kiristä ne
valmistajan ilmoittamalla vääntömomentilla.
Kiinnitä SR-122/SR-122-80-sovitinlevy
toimitukseen sisältyvillä M12-upporuuveilla
SL-17-X -UK-levyyn ja kiristä 32 Nm:n
vääntömomentilla. Kiinnitä sitten SR-105/SR-
105-80-pohjakonsoli sovitinlevyyn
toimitukseen sisältyvillä M8-upporuuveilla ja
kiristä 22 Nm:n vääntömomentilla käyttäen
TX40-kokoista Torx-avainta.
