Sharp LL-172A Mode D'emploi page 86

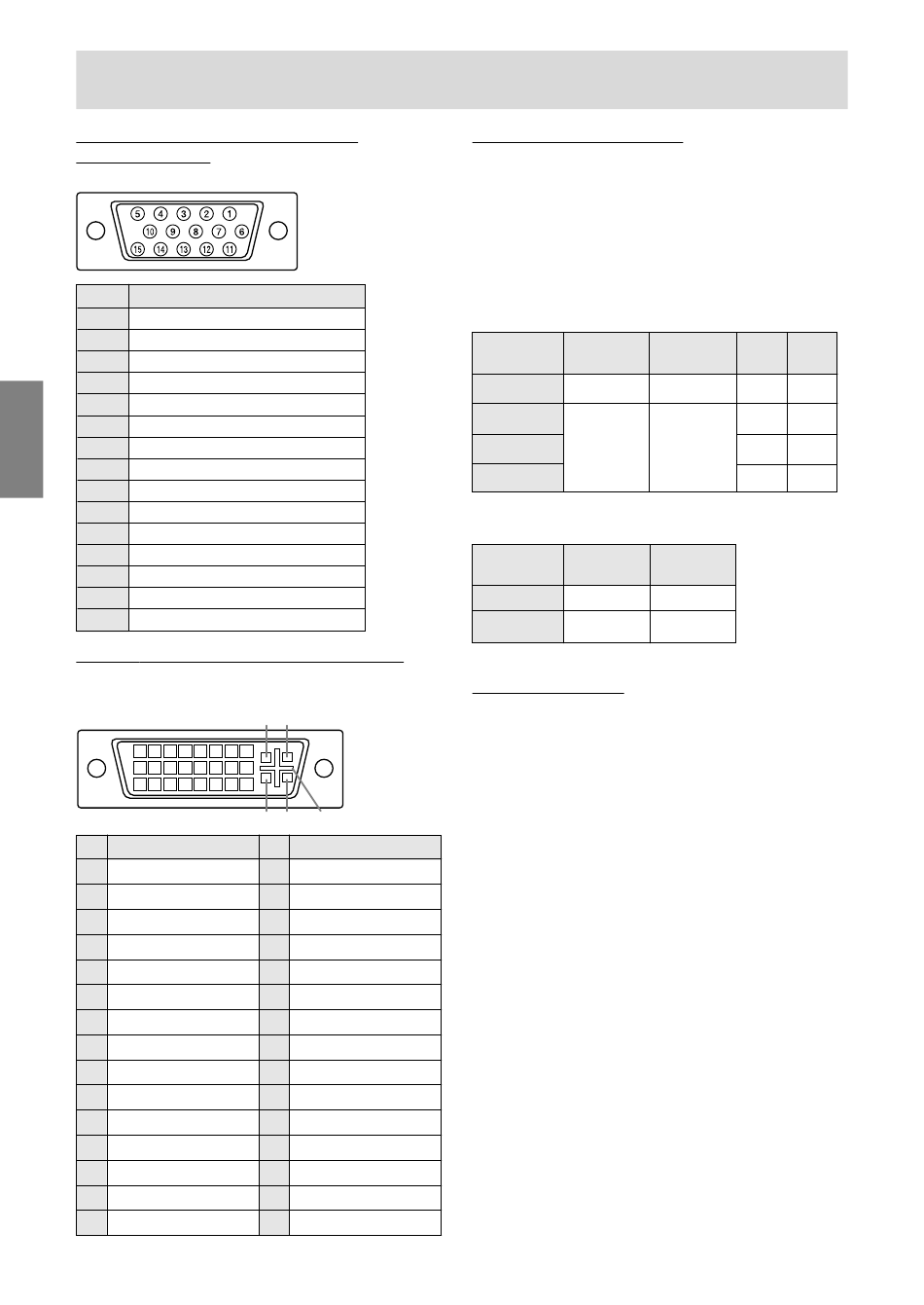

La broche du connecteur d'entrée
analogique RVB
(Mini connecteur de type D-sub 15 broches)
N° Fonction
1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 GND
5 GND
6 Pour mise à la terre du signal vidéo rouge
7 Pour mise à la terre du signal vidéo vert
8 Pour mise à la terre du signal vidéo bleu
9 +5V
10 GND
11 GND
12 Données DDC
13 Pour entrée signal H-sync.
14 Pour entrée signal V-sync.
15 Horloge DDC
La broche du connecteur d'entrée DVI-I
[LL-172G]
(Connecteur DVI-I à 29 broches)
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
17 18 19 20 21 22 23 24
N° Fonction
1 TMDS données 2-
2 TMDS données 2+
3 Ecran TMDS data 2/4 18 TMDS données 0+
4 N.C.
5 N.C.
6 DDC horloge
7 DDC données
Signal analogique synchronisé
8
verticalement
9 TMDS données 1-
10 TMDS données 1+
11 Ecran TMDS data 1/3 C2 Signal analogique d'image vert
12 N.C.
13 N.C.
14 +5V
15 GND
Caractéristiques techniques
C1 C2
C3 C4 C5
N° Fonction
Détection de surchauffe de la
16
prise
17 TMDS données 0-
19 Ecran TMDS data 0/5
20 N.C.
21 N.C.
22 Ecran horloge TMDS
23 Horloge TMDS +
24 Horloge TMDS -
C1 Signal analogique d'image rouge
C3 Signal analogique d'image bleu
Signal analogique
C4
synchronisé horizontalement
C5 GND analogique
Gestion de l'alimentation
Le modèle LL-172A est basé sur le système VESA
DPMS. Le modèle LL-172G est basé sur les deux
systèmes VESA DPMS et DVI DMPM. Pour activer
la fonction de gestion de l'alimentation du
moniteur, la carte vidéo et l'ordinateur utilisés
doivent aussi être conformes à la norme VESA
DPMS ou à la norme DVI DMPM.
DPMS : Display Power Management Signalling
Mode DPMS Ecran
Activé
Affichage activé
En veille
Affichage
Suspendu
désactivé
Désactivé
DMPM : Digital Monitor Power Management [LL-172G]
Mode DMPM Ecran
Activé
Affichage activé
Désactivé
Affichage désactivé
DDC (Plug & Play)
Ce moniteur supporte la norme VESA DDC
(Display Data Channel).
Le DDC est une norme de signal servant à
exécuter les fonctions Plug & Play sur un moniteur
ou un ordinateur. Il transfère des informations telles
que le degré de résolution entre le moniteur et
l'ordinateur. Il est possible d'utiliser cette fonction si
l'ordinateur utilisé est conforme à la norme DDC et
s'il est réglé de manière à pourvoir détecté un
moniteur Plug & Play.
Il existe de nombreuses variétés de DDC en raison
des différences entre les systèmes. Ce moniteur
fonctionne selon les DDC2B.
86
Consommation
H-sync V-sync
électrique
Oui Oui
35 W
Non Oui
1 W
Oui Non
Non Non
Consommation
électrique
35 W
1 W
