2.1 Raccordement en technique à quatre et six fils
Si les pesons sont en technique à six fils, mais raccordés à un amplificateur à
quatre fils, il est alors nécessaire de relier les fils de contre-réaction des
pesons aux fils d'alimentation correspondants.
En cas de raccordement de pesons en technique à quatre fils à des
amplificateurs à six fils, il faut alors installer un pont correspondant à l'entrée
de l'amplificateur, entre le fil de contre-réaction et le fil d'alimentation.

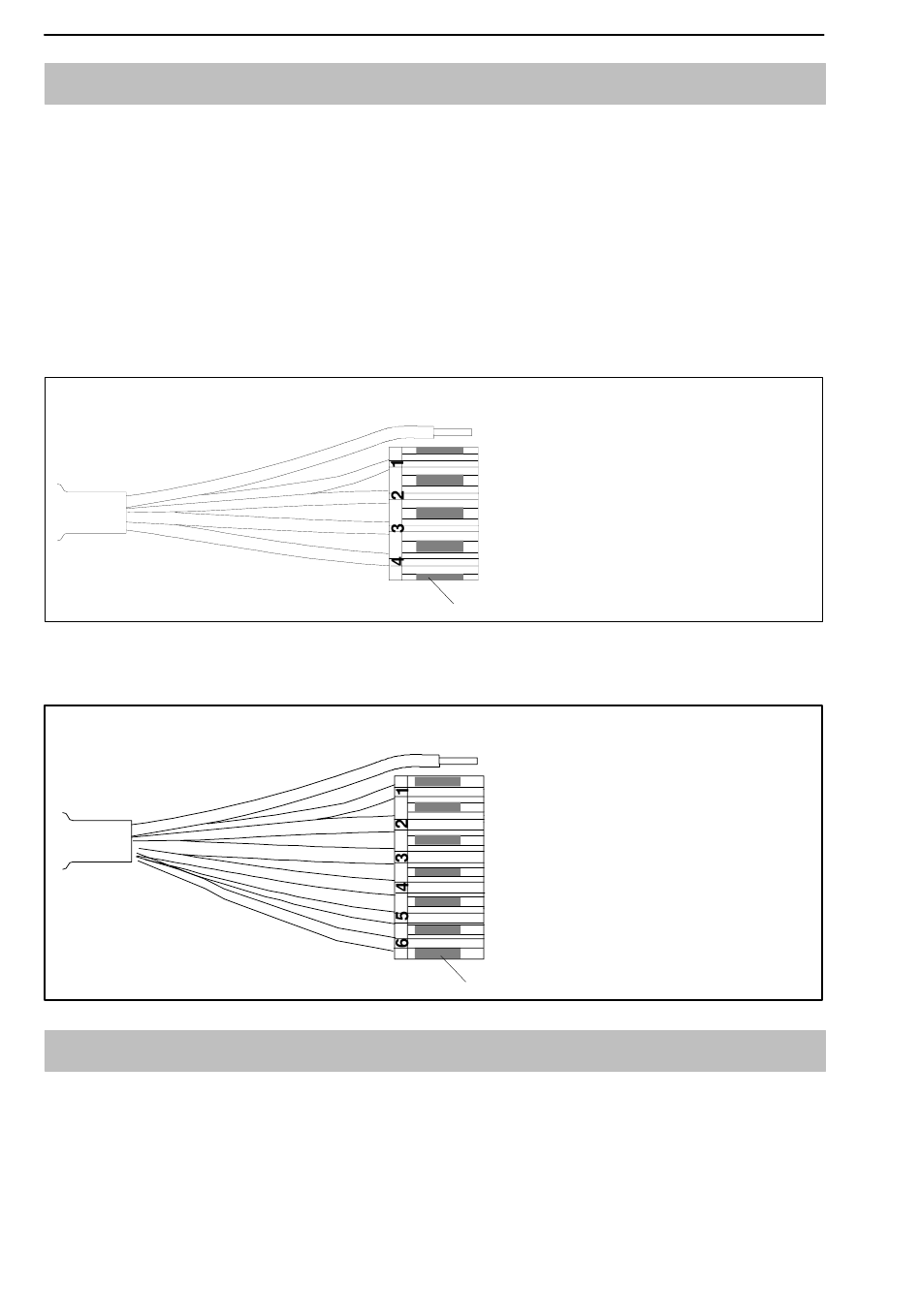

Branchement avec un câble à 4 fils (longueur de câble : 0,35 m)
Représentation de principe du connecteur Pancon (CE100F26-4),
4 pôles
En option : branchement avec un câble à 6 fils (longueurs au choix : 0,35 m
1,5 m ; 3 m ; 6 m)
Représentation de principe du connecteur Pancon
(CE100F26-6), 6 pôles
2.2 Raccourcissement de câble
Il est possible de raccourcir le câble d'un peson en technique à six fils sans
que cela modifie le calibrage.
Il est préférable de ne pas raccourcir le câble d'un peson en technique à
quatre fils car le calibrage tient compte de la longueur du câble.
HBM
Pesons plateforme PW2D...
Blindage (jaune) = blindage de
câble relié au corps du peson
Contact 1 (bleu) = alimentation (+)
Contact 2 (blanc) = signal (+)
Contact 3 (rouge) = signal (−)
Contact 4 (noir) = alimentation (−)
Marquage bleu
Blindage (jaune) = blindage de
câble relié au corps du peson
Contact 1 (blanc) = signal (+)
Contact 2 (rouge) = signal (−)
Contact 3 (noir) = alimentation (−)
Contact 4 (bleu) = alimentation (+)
Contact 5 (vert) = contre réaction (+)
Contact 6 (gris) = contre réaction (−)
Marquage bleu
