6

Installatie

NL
6.1

Algemeen

Ook na het vrij- en uitschakelen van het apparaat staan er nog altijd levensgevaarlijke elektrische span-
ningen op de aansluitingen en kabels in het apparaat!
Ernstige letsels of overlijden door het aanraken van de kabels en/of klemmen/stroomrails in het apparaat.
6.2

Apparaat openen

↻ Apparaat aan de houder gemonteerd.
↻ Veeg met een doek mogelijk vocht van het raamwerk van de plaat van de behui-
zing.
1 Maak de 6 schroeven van de plaat van de behuizing los en haal deze er voorzich-
tig af [ T_25]
2 Let er bij het neerzetten van de plaat van de behuizing op dat de pakkingen en
lichtgeleider niet beschadigd raken of vies worden.
» Ga door met de installatie van het apparaat.
6.3

Aansluitruimte bekijken

Het aansluitpunt voor de AC-voeding bevindt zich in de behuizing. De DC-ingangsbron wordt eveneens aan de binnenkant
van de behuizing aangesloten.
6
5
4

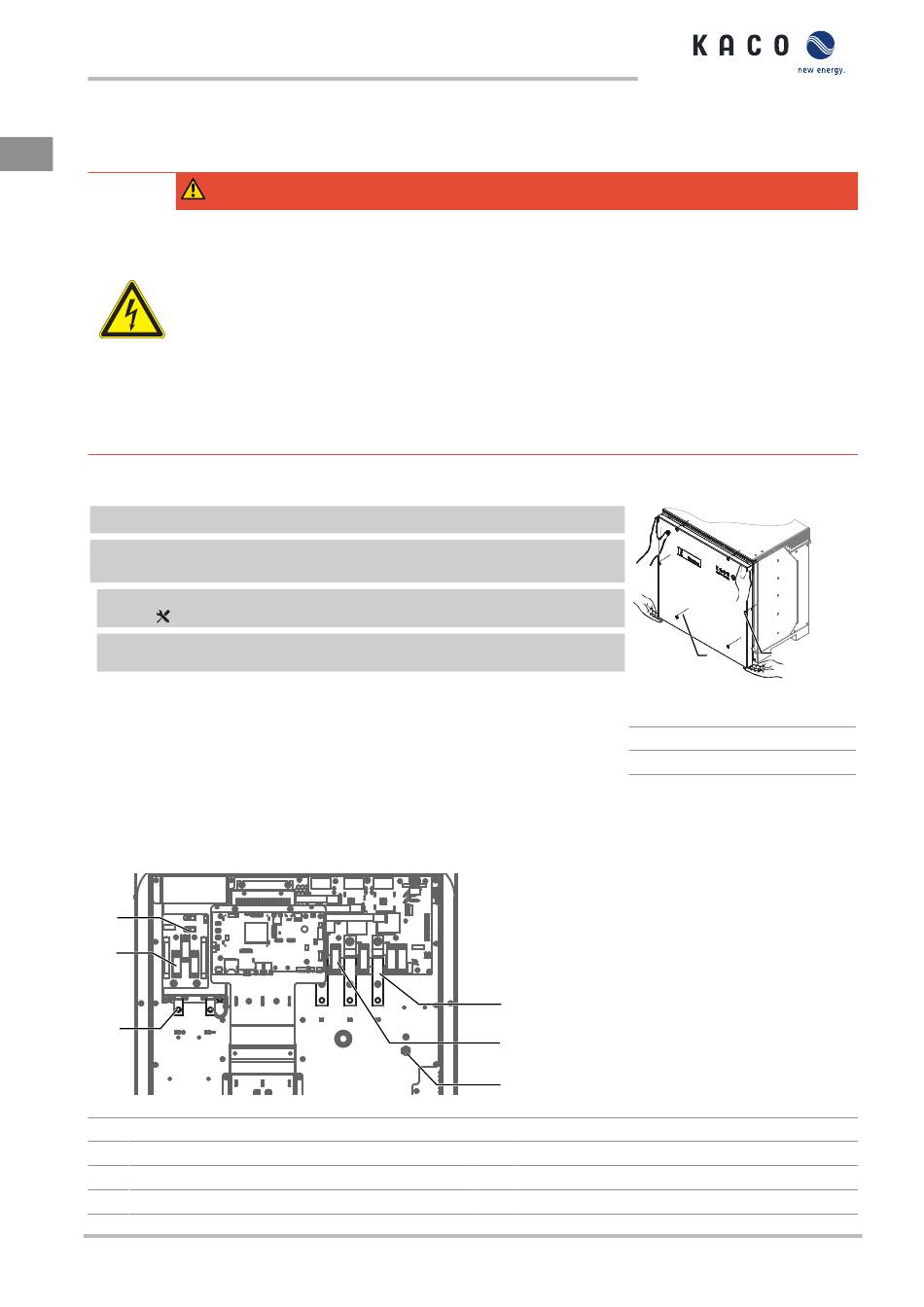

Afb. 12: Aansluitruimte DC-zijde (links) / AC-zijde (rechts)
Legenda
1 AC-aansluitpunt
2 Basissokkel AC-overspanningsbeveiliging
3 AC-aardingspen
Bladzijde 172
GEVAAR
› Het apparaat moet vóór het elektrisch aansluiten vast gemonteerd zijn.
› Neem alle veiligheidsvoorschriften en de actueel geldende technische aansluitvoorwaarden van het
verantwoordelijke energiebedrijf in acht.
› Het apparaat mag uitsluitend door een erkende elektricien geopend en onderhouden worden.
› Schakel de netspanning uit door het deactiveren van de externe veiligheidselementen.
› Raak bij het uit- en inschakelen nooit de kabels en/of klemmen/stroomrails aan.
› Houd het apparaat tijdens het bedrijf gesloten.
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA-
Afb. 11: Plaat van de behuizing ver-
wijderen
1
2
1
2
3
4 DC-aansluitpunt
5 DC-overspanningsbeveiliging
6 PID-aansluitpunt
CO blueplanet 137 TL3 KACO blueplanaet 150 TL3
1
2
Plaat van de behuizing
Bouten voor de bevestiging
