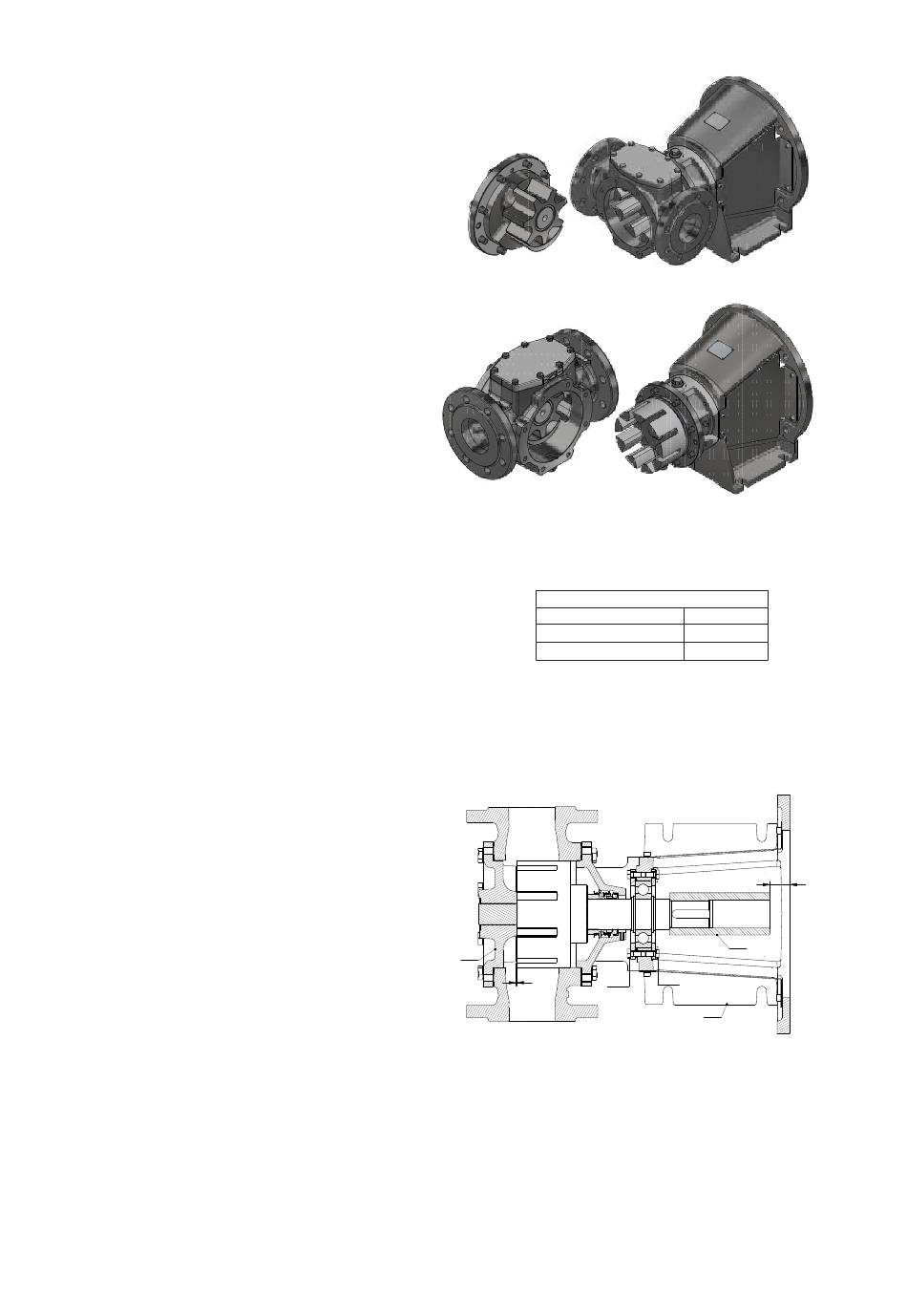

3.20.4 Extraction avant
Les pompes TG BLOC disposent d'un système
d'extraction avant.
Pour éliminer les résidus de liquide ou vérifier
l'usure du pignon, le couvercle de la pompe
peut être séparé du carter de pompe sans
débrancher les tuyauteries d'aspiration et
de refoulement.
Consultez le chapitre 4.0 Démontage/Montage
et la section 6.5 Poids.
3.20.5 Extraction arrière
Pour rincer la pompe ou vérifier le palier lisse
à la recherche d'usure, la pièce-lanterne avec
un boîtier intermédiaire, l'arbre et le rotor
peuvent facilement être extraits par l'arrière
sans débrancher les tuyaux d'aspiration
et de refoulement.
Consultez le chapitre Démontage/Montage
et la section 6.6 Poids.
3.20.6 Réglage du jeu
Les pompes TG BLOC sont livrées avec le bon réglage du jeu axial. Ceci étant, parfois, le jeu axial doit
être modifié :
•
Lorsqu'une usure uniforme du rotor et du pignon
doit être compensée.
•
Lorsque le débit de pompage de liquides visqueux
est trop faible et que la fuite interne doit être réduite.
•
Lorsque le liquide est plus visqueux que prévu,
la friction à l'intérieur de la pompe peut être réduite
en augmentant le jeu axial.
Procédez comme suit pour régler le jeu axial :
1.
Démontez le moteur de la pièce-lanterne.
2.
Desserrez les vis d'assemblage (2290a)
sur le côté du corps de pompe.
3.
Serrez les vis d'assemblage (2290b)
sur le côté moteur jusqu'à ce que l'arbre
de la pompe avec moteur et roulement
se retrouve contre le couvercle de la pompe ;
le jeu axial « S
4.
Mesurez la distance « A » entre la douille
d'accouplement (6010) et la bride de
la pièce-lanterne (1400).
5.
Desserrez les vis d'assemblage (2290b)
et fixez le roulement à billes en resserrant
les vis d'assemblage (2290a) de manière
à ce que l'arbre avec rotor et le roulement
à billes soient poussés vers l'arrière.
6.
Mesurez à nouveau la distance « A » entre
la douille d'accouplement (6010) et la bride
de la pièce-lanterne (1400), la différence entre
la distance mesurée représente le nouveau jeu axial « S
- Si le jeu axial est trop petit, répétez les étapes 5 et 6.
- Si le jeu axial est trop grand, desserrez à nouveau les vis d'assemblage (2290a)
puis resserrez-les (2290b) et répétez l'étape 6.
44
» est alors égal à 0.
ax
Jeu axial nominal
Taille de la pompe TG BLOC
15-50 à 23-65
58-80 à 86-100
0030
S
ax
2290a
».
ax
A.0500.753 – IM-TGBLOC/01.01 FR (11/2021)
(S
) [mm]
ax
0,10-0,15
0,15-0,20
A
6010
2290b
1400
