Tanksensoren
Die Sensorverdrahtung der Steuergeräte hat sowohl in der Standardversion mit einer
Ebene (grau / schwarz) als auch in der Version mit zwei Ebenen für die Touch (rot / schwarz
und weiß / grün) eine Spannung von 7V.
Sie können verbinden:
• Sensoren mit sauberem Kontakt (Schwimmer, Druckschalter oder ähnliches), die
den Kontakt zwischen den beiden Polen des Steckverbinders schließen.
• Elektronische Sensoren mit folgenden Spezifikationen:
o 7V Spannungsversorgung.
o Absorption 12,75 mA +/- 1 mA bei nicht aktivem Sensor und 22,75 mA +/- 1
mA bei aktivem Sensor.
ACHTUNG: auf keinem Fall darf eine externe Spannung an die Sensorverkabelung
angelegt werden.
ANMERKUNG: Für die Kompatibilität der Steuergeräte mit anderen Sensortypen
oder für die Verwendung von anderen als den in den Schaltplänen angegebenen
Anschlüssen wenden Sie sich an Tecma.
Es gibt zwei Arten von TECMA-Sensoren: - Druckschalter
Einbauanleitung siehe Appendix A3
Druckshalter
die Sensoren mit Druckschalter können mit sämtlichen Panel eingesetzt werden. Sie müssen
über das grau/schwarze Kabel mit der Steuereinheit verbunden werden (zweistufige Version:
rot / schwarz und weiß / grün). Sollten mehrere Steuereinheiten an Bord vorhanden sein, so
müssen zuerst alle Steuereinheiten miteinander verkabelt und anschließend an den Sensor

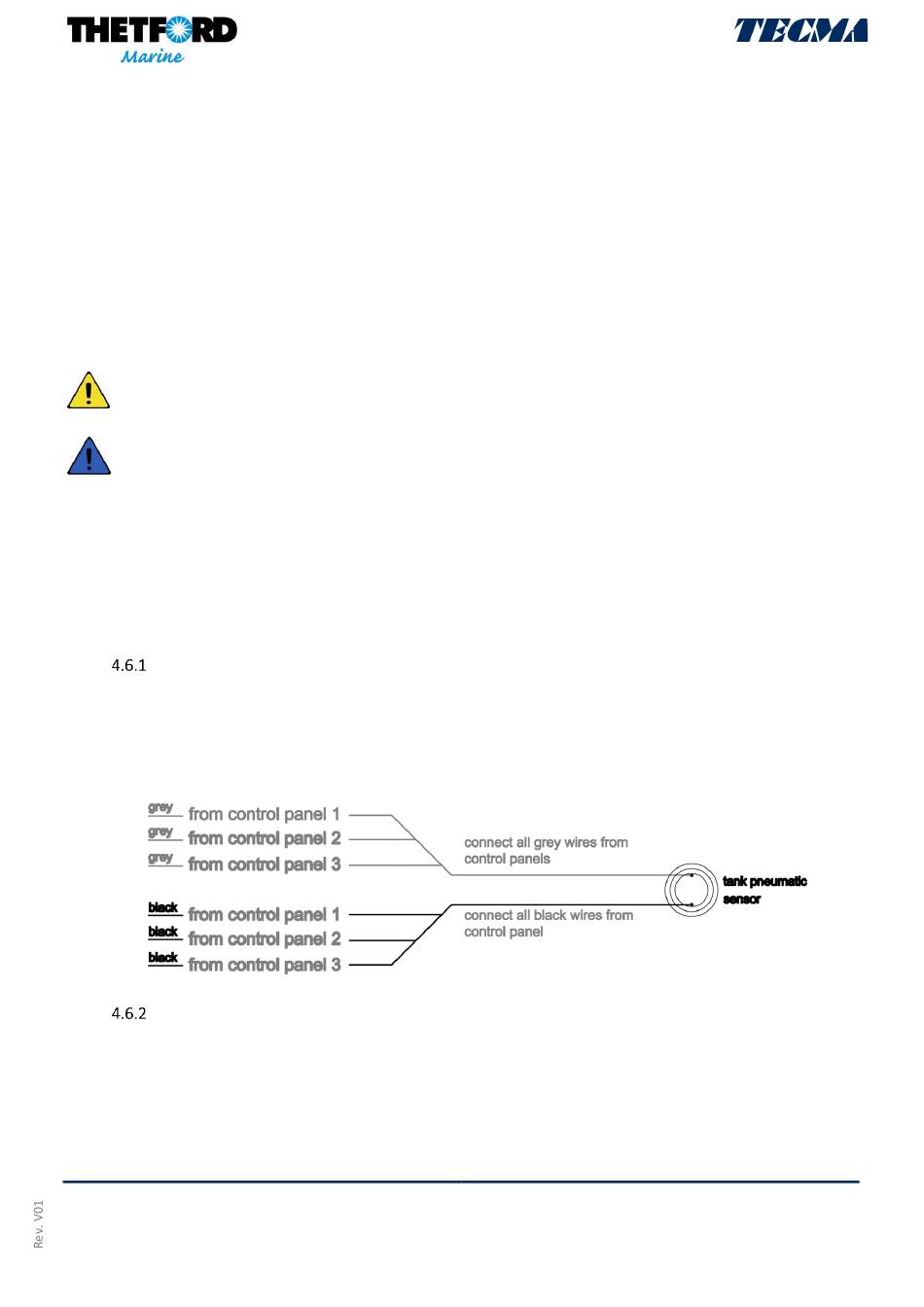

angeschlossen werden. Siehe Bild als Beispiel.
Field-Effect
die Field-Effect Sensoren können mit sämtlichen Panel eingesetzt werden und koennen
direkt von außen auf dem Schwarzwassertank (max Dicke 10 mm) angebracht werden,
vorausgesetzt, sie sind aus Kunststoff.
• Full Tank-Sensor
• Mid Tank-Sensor – optional
Tecma S.r.l.
Via Flaminia | Loc. Castello delle Formiche
05030 Otricoli (TR)
ITALY
Compact Line | Aufstellungs- und Gebrauchsanleitung | DEU
- Field-Effect (Mirus cel)
