4.5
CUT-OUT Tableaux de commande
Lors de la planification de l'installation, assurez-vous de prendre en compte:
▪ Épaisseur du mur de positionnement du cadre
▪ La distance entre les toilettes et le cadre; les câbles ont une longueur de 1,5 m
DANGER D'ENCENDIE: Utilisez toujours les fusibles ou disjoncteurs recommandés.
Le non-respect des recommandations peut provoquer un incendie.
Outre le panneau de commande "All in One SFT" tout intégré, tous les tabeaux ont une unité
de contrôle qui peut être installé directement dans la cuvette ou dans une cavité extérieure.
Tous les tableaux de commande sont prévus avec des connecteurs électriques spécifiques.
Pour les schémas de connexions de tous les composants voir par. A.3.
REMARQUE : Pour les modèles Multiframe SFT et Touch SFT Multifonction, installez
le panneau de commande dans un endroit facilement accessible pour faciliter
l'inspection.

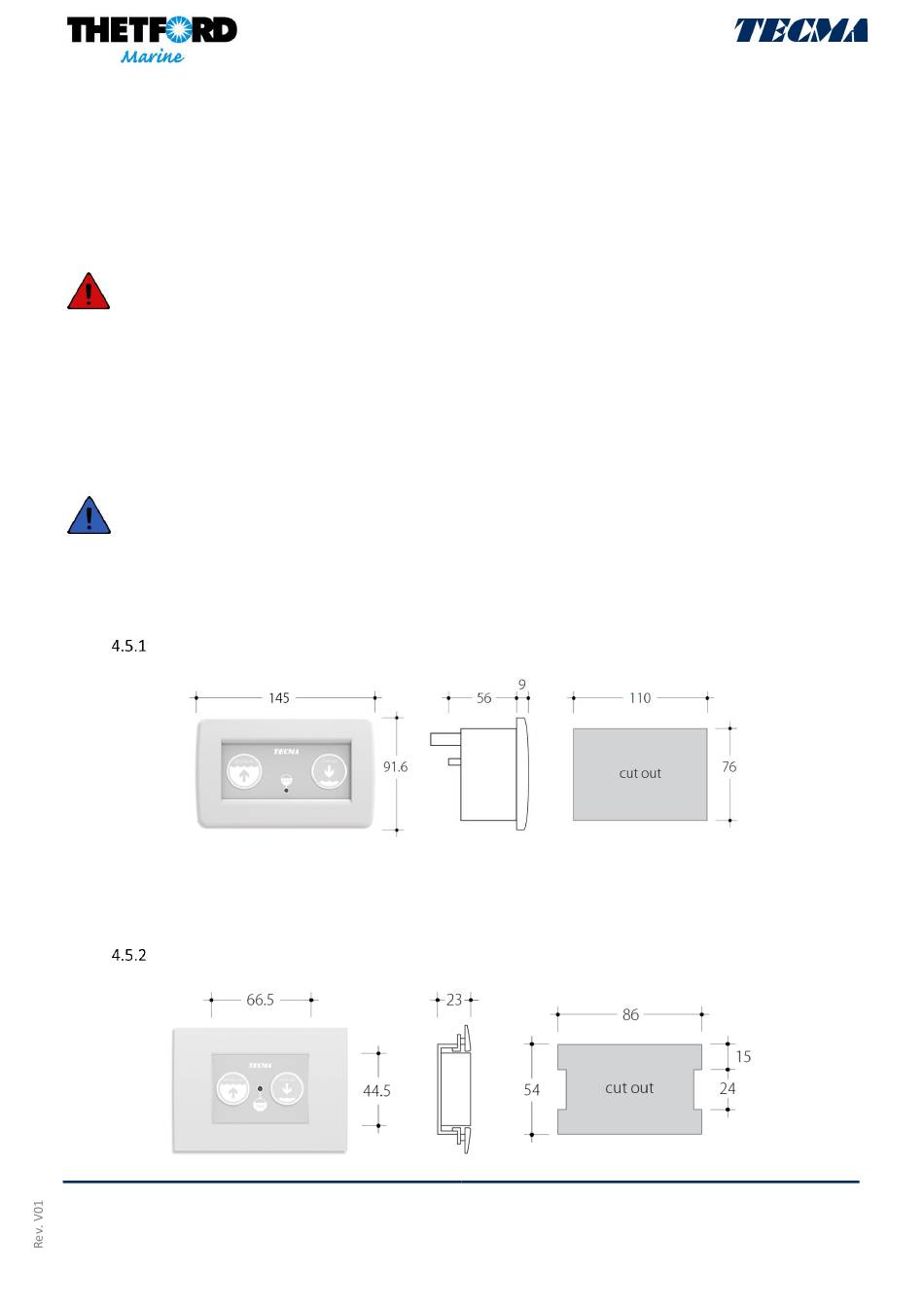

Encastrement pour le tableau de commande "All in One SFT"
Encastrement pour le tableau de commande Multiframe SFT
